专利号: 2020211604307
申请人: 赵乐乐
专利类型:实用新型
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

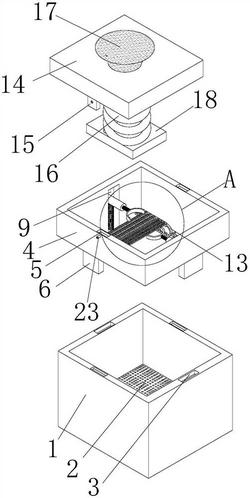

1.一种土豆自动切丝机,包括储丝箱(1),其特征在于:所述储丝箱(1)的内部下端表面开设有滤网(2),所述储丝箱(1)四壁的上端表面中心处均开设有卡槽一(3),所述卡槽一(3)的内部卡接有卡块一(6),所述卡块一(6)的上端表面固定连接有切丝箱(4),所述切丝箱(4)的左右两侧上端表面均开设有卡槽二(5),所述卡槽二(5)的内部卡接有卡块二(15),所述卡槽二(5)的外表面分别活动连接有插销(23),所述卡块二(15)的上端表面固定连接有盖板(14),所述盖板(14)的上端表面中心处固定连接有把手(17),所述盖板(14)的下端表面中心位置固定连接有弹簧二(16),所述弹簧二(16)的下端表面固定连接有挡板(18),所述切丝箱(4)内部设置有夹持装置与切丝装置。

2.根据权利要求1所述的一种土豆自动切丝机,其特征在于:所述夹持装置包括凹槽(9),所述凹槽(9)开设在切丝箱(4)的前端内壁中心处,所述凹槽(9)的内部下端固定连接有弹簧一(7),所述弹簧一(7)的上端表面固定连接有移动杆(8),所述移动杆(8)的后端活动连接在凹槽(9)的内部,所述移动杆(8)的前端表面固定连接有小弹簧(10),所述小弹簧(10)的前端表面固定连接有夹环(11)。

3.根据权利要求2所述的一种土豆自动切丝机,其特征在于:所述切丝箱(4)后端内壁上设置有与前端内部同样的结构。

4.根据权利要求1所述的一种土豆自动切丝机,其特征在于:所述切丝装置包括支撑框(21),所述支撑框(21)固定连接在切丝箱(4)的右侧内壁上,所述支撑框(21)内部活动连接有滑块(22),所述滑块(22)的后端固定连接有齿轮环(13),所述齿轮环(13)的内部啮合连接有齿轮(20),所述齿轮(20)的圆心处固定连接有马达(19),所述马达(19)的后端固定连接在切丝箱(4)的右侧内壁上,所述齿轮环(13)的上端表面固定连接有切丝板(12)。

5.根据权利要求4所述的一种土豆自动切丝机,其特征在于:所述支撑框(21)的数量为两个,所述滑块(22)的数量同样为两个,所述齿轮环(13)的后端同样固定连接有滑块(22),所述齿轮环(13)后端的滑块(22)同样活动连接在支撑框(21)的内部,所述齿轮环(13)的形状为椭圆形,所述齿轮环(13)的上下内壁表面设置有齿牙,所述齿轮(20)的外圈表面三分之一处设置有齿牙。

6.根据权利要求1所述的一种土豆自动切丝机,其特征在于:所述卡块二(15)的数量为两个,两个所述卡块二(15)的中心处均开设有通孔。
