专利号: 2020200692751
申请人: 绍兴市梓昂新材料有限公司
专利类型:实用新型
专利状态:无效专利
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

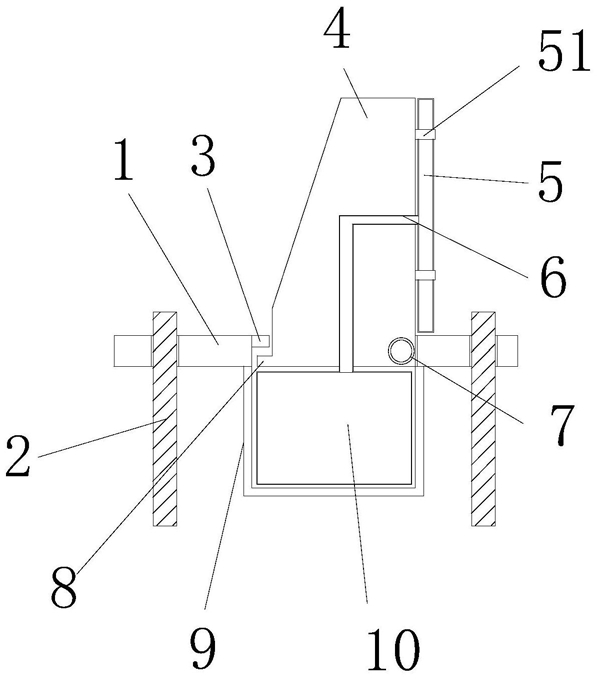

1.一种桥梁的安全防护护栏,包括底面基座(1),其特征在于:所述底面基座(1)的左右端均开设有螺纹孔,所述底面基座(1)左右端的螺纹孔的内部螺纹连有固定螺丝(2),所述固定螺丝(2)共有两组,两组所述固定螺丝(2)中间区域的底面基座(1)的上表面开设有矩形的孔,所述底面基座(1)上表面的矩形孔的左端固定安装有限位块(3),所述底面基座(1)的上方设置有旋转护栏(4),所述旋转护栏(4)的右侧边固定安装有防护气囊(5),所述旋转护栏(4)的右侧边前后端均固定安装有气囊固定绳(51),所述旋转护栏(4)的右侧边开设有通气孔(6),所述旋转护栏(4)的右侧底部开设有圆形的孔,所述限位块(3)右侧底部圆形孔的内部设置有转轴(7),所述旋转护栏(4)的左侧底部固定安装有活动限位块(8),所述底面基座(1)的底面固定安装有气囊箱(9),所述气囊箱(9)为长方体空心结构,所述气囊箱(9)的内部设置有充气亲囊(10)。

2.根据权利要求1所述的一种桥梁的安全防护护栏,其特征在于:所述限位块(3)为矩形结构,所述限位块(3)的上表面与底面基座(1)的上表面齐平,所述旋转护栏(4)通过开设于底面基座(1)上表面的矩形孔延伸到底面基座(1)的内部。

3.根据权利要求1所述的一种桥梁的安全防护护栏,其特征在于:所述通气孔(6)贯穿旋转护栏(4)的内部延伸至旋转护栏(4)的底面,所述通气孔(6)的右端于防护气囊(5)固定连接且联通,所述充气亲囊(10)的内部填充有空气,所述充气亲囊(10)的上表面中间位置开设有圆形的孔,所述充气亲囊(10)通过开设于其上表面的圆形孔与延伸至旋转护栏(4)下方的通气孔(6)固定连接且联通,所述充气亲囊(10)的上表面与活动限位块(8)底面贴合。

4.根据权利要求1所述的一种桥梁的安全防护护栏,其特征在于:所述转轴(7)为圆柱体结构,所述转轴(7)的内部是实心的,所述转轴(7)的前后端与底面基座(1)上表面的矩形孔的前后端固定连接,所述转轴(7)的外圆出套接有扭簧。

5.根据权利要求1所述的一种桥梁的安全防护护栏,其特征在于:所述活动限位块(8)为长方体结构,所述活动限位块(8)位于限位块(3)的正下方。
