专利号: 2020115485212
申请人: 南京塔斯诺信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 开启或封闭瓶子、罐或类似的容器;液体的贮运
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

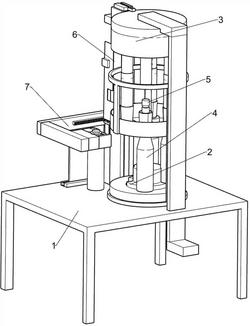

1.一种果汁瓶塞安装装置,包括有桌子(1),其特征在于:还包括有装载机构(2)和挤压机构(3),桌子(1)上部右后侧设有装载机构(2),桌子(1)右侧设有挤压机构(3)。

2.如权利要求1所述的一种果汁瓶塞安装装置,其特征在于:装载机构(2)包括有装载框(201)、固定轮(202)、装载器(203)、载塞筒(204)、第一推块(205)和第一弹簧(206),桌子(1)上部右后侧连接有装载框(201),装载框(201)下部内侧转动式连接有固定轮(202),固定轮(202)下部与桌子(1)转动式连接,装载框(201)中部左右两侧之间连接有装载器(203),装载器(203)上部间隔均匀地设有四个装料口,装载器(203)内侧均匀滑动式连接有四对第一推块(205),每对第一推块(205)相对设置,内侧的第一推块(205)与装载器(203)中间之间均连接有第一弹簧(206),外侧第一推块(205)与装载器(203)外围之间也均连接有第一弹簧(206),装料口上侧均连接有载塞筒(204)。

3.如权利要求2所述的一种果汁瓶塞安装装置,其特征在于:挤压机构(3)包括有踏压板(301)、推压柱(302)、第二弹簧(303)和回弹杆(304),桌子(1)上部右后侧滑动式连接有踏压板(301),踏压板(301)上部左侧间隔均匀连接有四根推压柱(302),推压柱(302)位于载塞筒(204)正上方,踏压板(301)上部左侧中间连接有回弹杆(304),回弹杆(304)与装载器(203)中间滑动式连接,装载器(203)中间与踏压板(301)上部左侧中部之间连接有第二弹簧(303),第二弹簧(303)套在回弹杆(304)上。

4.如权利要求3所述的一种果汁瓶塞安装装置,其特征在于:还包括有升抬机构(6),升抬机构(6)包括有支撑台(601)、伺服电机(602)、丝杆(603)、固定螺母(604)、抬板(605)、限位滑轨(606)和限位滑块(607),桌子(1)上部左后侧连接有支撑台(601),支撑台(601)左侧上部安装有伺服电机(602),伺服电机(602)的输出轴上侧连接有丝杆(603),支撑台(601)右侧滑动式连接有抬板(605),抬板(605)右侧与装载器(203)相连接,抬板(605)上部左侧连接有固定螺母(604),丝杆(603)穿过固定螺母(604),丝杆(603)与固定螺母(604)相互配合,支撑台(601)右侧上部连接有限位滑轨(606),限位滑轨(606)内滑动式连接有限位滑块(607),限位滑块(607)与踏压板(301)上部相互配合。

5.如权利要求4所述的一种果汁瓶塞安装装置,其特征在于:还包括有夹取机构(7),夹取机构(7)设置在桌子(1)上部左侧。

6.如权利要求5所述的一种果汁瓶塞安装装置,其特征在于:夹取机构(7)包括有齿轮(701)、齿条(702)、移动滑块(703)、定位滑轨(704)、夹子(705)、第二推块(706)和第三弹簧(707),伺服电机(602)的输出轴上侧连接有齿轮(701),桌子(1)上部左侧中间连接有定位滑轨(704),定位滑轨(704)内侧上部滑动式连接有移动滑块(703),移动滑块(703)上侧连接有夹子(705),夹子(705)左部后侧连接有齿条(702),齿条(702)与齿轮(701)相互啮合,夹子(705)右部后侧连接有第三弹簧(707),第三弹簧(707)右侧连接有第二推块(706)。

7.如权利要求3所述的一种果汁瓶塞安装装置,其特征在于:推压柱(302)的直径小于等于载塞筒(204)的内径。
