专利号: 2018100202016
申请人: 潘熹
专利类型:发明专利
专利状态:已下证
专利领域: 开启或封闭瓶子、罐或类似的容器;液体的贮运
更新日期:2024-03-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

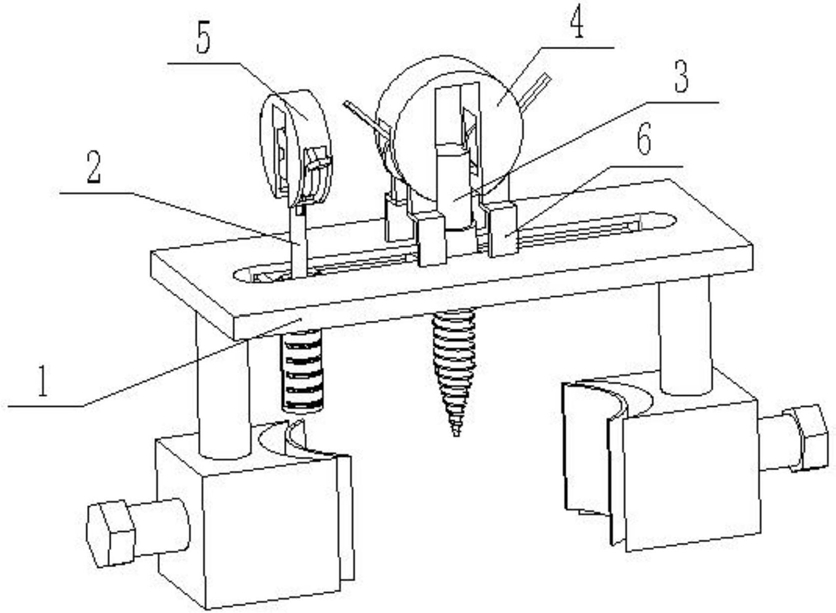

1.一种新型的红酒封瓶木塞开启装置,包括装置固定座(1)、第二开启装置(2)、第一开启装置(3)、第一抬起结构(4)、第二抬起结构(5)和顶块(6),其特征在于:所述的第二开启装置(2)和第一开启装置(3)均滑动连接在装置固定座(1)上,第一抬起结构(4)卡接在第一开启装置(3)上,第二抬起结构(5)卡接在第二开启装置(2)上,顶块(6)固定连接在装置固定座(1)的上端。

2.根据权利要求1所述的一种新型的红酒封瓶木塞开启装置,其特征在于:所述的装置固定座(1)包括横板(1-1)、左固定块(1-2)和右固定块(1-3),左固定块(1-2)和右固定块(1-3)分别固定连接在横板(1-1)下端的左右两侧,所述的横板(1-1)包括横槽口(1-1-1)、横滑槽(1-1-2)和紧固螺栓(1-1-3),横槽口(1-1-1)上下贯穿横板(1-1),横滑槽(1-1-2)设置在横槽口(1-1-1)内壁的前后两端,紧固螺栓(1-1-3)通过螺纹配合连接在横板(1-1)上;

所述的左固定块(1-2)包括拧紧螺栓(1-2-1)、左滑块(1-2-2)、左玻璃口夹板(1-2-3)和左连接杆(1-2-4),拧紧螺栓(1-2-1)通过螺纹配合在左滑块(1-2-2)的左端,拧紧螺栓(1-2-1)的右端铰接左玻璃口夹板(1-2-3),左连接杆(1-2-4)的下端固定连接在左滑块(1-

2-2)上,左连接杆(1-2-4)的上端固定连接在横板(1-1)下端的左侧;

所述的右固定块(1-3)的结构与左固定块(1-2)相同。

3.根据权利要求2所述的一种新型的红酒封瓶木塞开启装置,其特征在于:所述的第二开启装置(2)包括齿轮轴(2-1)、滑动板(2-2)、第二木塞开启装置(2-3)、齿条槽(2-4)和纵向齿条(2-5),齿轮轴(2-1)的下端转动连接在第二木塞开启装置(2-3)内,齿轮轴(2-1)的下端通过轴用挡圈轴向固定在第二木塞开启装置(2-3)内,滑动板(2-2)上设置有两个键槽Ⅰ,滑动板(2-2)滑动连接在横滑槽(1-1-2)内,第二木塞开启装置(2-3)通过键连接滑动板(2-2),齿条槽(2-4)设置有两个,两个齿条槽(2-4)分别设置在齿轮轴(2-1)的前后两端,纵向齿条(2-5)设置有两个,两个纵向齿条(2-5)分别固定连接在两个齿条槽(2-4)内;

所述的第二木塞开启装置(2-3)包括上端盖(2-3-1)、圆柱挡板(2-3-2)、刀刃槽口(2-

3-3)、下端盖(2-3-4)、键(2-3-5)、前转动导杆(2-3-6)、后转动导杆(2-3-7)、前齿轮(2-3-

8)、后齿轮(2-3-9)、前弧形刃(2-3-10)和后弧形刃(2-3-11),上端盖(2-3-1)的前后两端分别设置有上下贯穿的键槽Ⅱ,两个键(2-3-5)分别固定连接在上端盖(2-3-1)的两个键槽内Ⅱ,两个键(2-3-5)分别滑动连接在两个键槽Ⅰ内,圆柱挡板(2-3-2)固定连接在上端盖(2-

3-1)的下端,下端盖(2-3-4)的上端设置有圆孔,下端盖(2-3-4)固定连接在圆柱挡板(2-3-

2)的下端,齿轮轴(2-1)的下端转动连接在下端盖(2-3-4)的圆孔内,齿轮轴(2-1)的下端通过轴用弹簧挡圈轴向固定在圆孔内,下端盖(2-3-4)圆柱挡板(2-3-2)上设置有多个刀刃槽口(2-3-3),前转动导杆(2-3-6)和后转动导杆(2-3-7)的上端均转动连接在上端盖(2-3-1)上,前转动导杆(2-3-6)和后转动导杆(2-3-7)的下端均转动连接在下端盖(2-3-4)上,前齿轮(2-3-8)和后齿轮(2-3-9)均设置有两个,两个前齿轮(2-3-8)均固定连接在前转动导杆(2-3-6)上,两个后齿轮(2-3-9)均固定连接在后转动导杆(2-3-7)上,多个前弧形刃(2-3-

10)的前端均固定连接在前转动导杆(2-3-6)上,多个后弧形刃(2-3-11)的后端均固定连接在后转动导杆(2-3-7)上。

4.根据权利要求3所述的一种新型的红酒封瓶木塞开启装置,其特征在于:所述的第一开启装置(3)包括螺钉轴(3-1)、外螺纹套(3-2)、内螺纹滑动板(3-3)、齿条槽Ⅰ(3-4)、纵向齿条Ⅰ(3-5)和键块(3-6),螺钉轴(3-1)的下端为螺钉结构,螺钉轴(3-1)的左右两端分别设置有键块槽,两个键块(3-6)分别固定连接在键块槽内,外螺纹套(3-2)的内壁的左右两端设置有两个键块槽Ⅰ,两个键块(3-6)分别滑动连接两个键块槽Ⅰ,外螺纹套(3-2)通过螺纹配合连接内螺纹滑动板(3-3),内螺纹滑动板(3-3)滑动连接在横滑槽(1-1-2)内,齿条槽Ⅰ(3-4)设置有两个,两个齿条槽Ⅰ(3-4)分别设置在螺钉轴(3-1)的左右两端,两个纵向齿条Ⅰ(3-5)分别固定连接在两个齿条槽Ⅰ(3-4)内。

5.根据权利要求4所述的一种新型的红酒封瓶木塞开启装置,其特征在于:所述的第一抬起结构(4)包括抬起架块(4-1)、矩形槽(4-2)、通槽(4-3)和压起装置(4-4),矩形槽(4-2)前后贯穿抬起架块(4-1),通槽(4-3)左右贯穿抬起架块(4-1),通槽(4-3)连通矩形槽(4-

2),压起装置(4-4)设置有两个,两个压起装置(4-4)分别转动连接在通槽(4-3)的左右两侧;

所述的压起装置(4-4)包括转动齿轮(4-4-1)、转轴(4-4-2)和手旋杆(4-4-3),转动齿轮(4-4-1)固定连接在转轴(4-4-2)上,转轴(4-4-2)转动连接在通槽(4-3)的内壁上,手旋杆(4-4-3)固定连接在转动齿轮(4-4-1)上;两个转动齿轮(4-4-1)分别在两个齿条槽Ⅰ(3-

4)内与两个纵向齿条Ⅰ(3-5)相啮合;

所述的第二抬起结构(5)的结构与第一抬起结构(4)的结构相同。

6.根据权利要求5所述的一种新型的红酒封瓶木塞开启装置,其特征在于:所述的顶块(6)设置有四个,四个顶块(6)均固定连接在横板(1-1)上,抬起架块(4-1)的下端与四个顶块(6)的上端相贴合。
