专利号: 2020112669591
申请人: 深圳市汇顶科技股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-08-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种相电流采样中的移相补偿方法,其特征在于,包括:获取三相脉冲宽度调制PWM波形的最小相的翻转时间点Ta、中间相的翻转时间点Tb、最大相的翻转时间点Tc;

在(Tc–Ta)≥2*Tmin的情况下,

若(Tc–Tb)

在(Tc–Ta)<2*Tmin的情况下,

若(Tc –Tb)

若(Tc–Tb)

通过移相补偿使得(Tc –Tb)≥Tmin后,若(Tb–Ta)

输出移相补偿后的PWM波形,并采样得到两相电流。

2.根据权利要求1所述的相电流采样中的移相补偿方法,其特征在于,所述移相条件为(T/2–Tc)>Tmin–(Tc–Tb),T为所述PWM波形的周期。

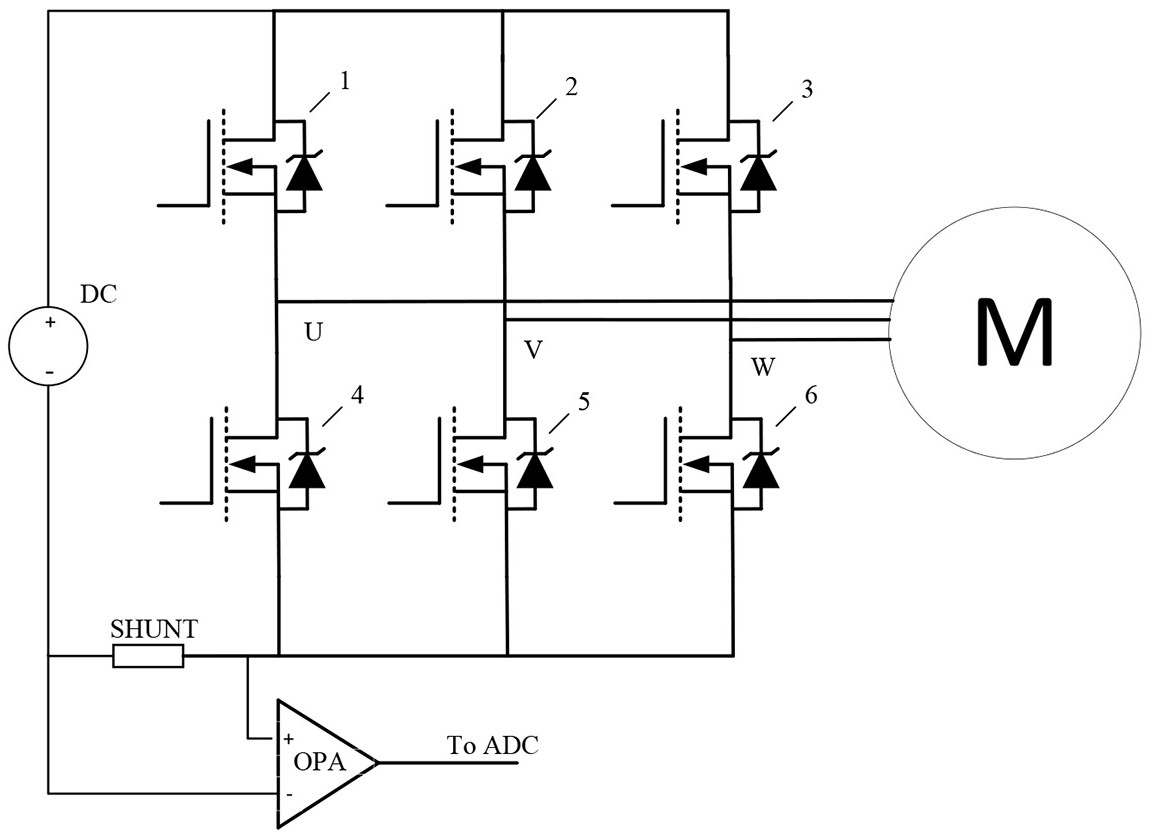

3.根据权利要求1所述的相电流采样中的移相补偿方法,其特征在于,所述Tmin满足: Tmin≥(T2+T3),其中,T2是指相电流采样所在的三相逆变电路中的开关管导通和电流稳定时间,T3是指电流采样所需要的保持时间。

4.根据权利要求3所述的相电流采样中的移相补偿方法,其特征在于,所述Tmin满足:Tmin=2*(T2+T3)。

5.根据权利要求1所述的相电流采样中的移相补偿方法,其特征在于,所述若(Tc–Tb)

6.根据权利要求5所述的相电流采样中的移相补偿方法,其特征在于,所述若(Tc –Tb)

所述若(Tc–Tb)

所述若(Tb–Ta)

7.根据权利要求1所述的相电流采样中的移相补偿方法,其特征在于,所述若(Tc–Tb)

8.根据权利要求7所述的相电流采样中的移相补偿方法,其特征在于,所述若(Tc –Tb)

所述若(Tc–Tb)

所述若(Tb–Ta)

9.根据权利要求1至8中任一项所述的相电流采样中的移相补偿方法,其特征在于,所述若(Tc –Tb)

所述若(Tc–Tb)

所述若(Tb–Ta)

10.一种相电流重构方法,其特征在于,包括:

基于权利要求1至9中任一项所述的相电流采样中的移相补偿方法,采样两相电流;

根据所述两相电流重构三相电流。

11.一种芯片,其特征在于,所述芯片与存储器连接,所述存储器存储有可被所述芯片执行的指令,所述指令被所述芯片执行,以使所述芯片能够执行如权利要求1至9中任一所述的相电流采样中的移相补偿方法,或者执行如权利要求10所述的相电流重构方法。

12.一种电子设备,其特征在于,包括:如权利要求11所述的芯片,以及与所述芯片连接的存储器。

13.一种计算机可读存储介质,存储有计算机程序,其特征在于,所述计算机程序被处理器执行时实现权利要求1至9中任一所述的相电流采样中的移相补偿方法,或者执行如权利要求10所述的相电流重构方法。
