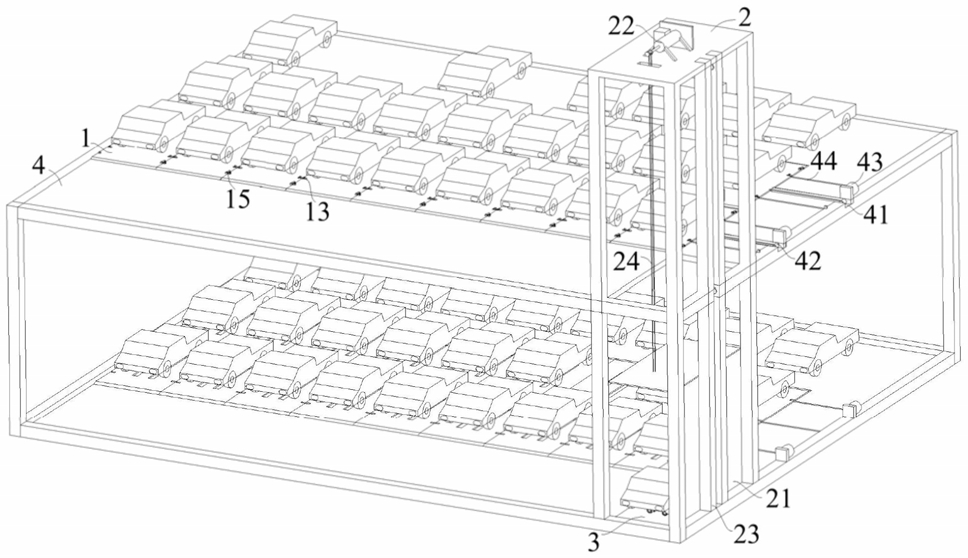

1.一种智能停车库，包括停放平台(4)，其特征在于：还包括升降机构(2)、平移机构(1)和运载机构(3)，所述的平移机构(1)设置有多个，其设置于停放平台(4)上，且能够在停放平台(4)上移动；所述的停放平台(4)设置有多层，运载机构(3)能够随升降机构(2)沿竖直方向移动到达各层停放平台(4)；且所述的运载机构(3)能够搭载车辆移动至特定位置停放。

2.根据权利要求1所述的一种智能停车库，其特征在于：所述的平移机构(1)下方设置有电磁铁(14)，所述的停放平台(4)上设置有齿条(42)和电机(43)，齿条(42)在电机(43)的驱动下传动，所述的电磁铁(14)正对齿条(42)，通电后电磁铁(14)和齿条(42)吸合，平移机构(1)随齿条(42)移动。

3.根据权利要求2所述的一种智能停车库，其特征在于：所述的平移机构(1)包括载车板(11)，所述的电磁铁(14)通过支撑块(12)安装在载车板(11)下方，载车板(11)下方设置有滑轮(13)，载车板(11)上设置有重力传感器。

4.根据权利要求3所述的一种智能停车库，其特征在于：所述的停放平台(4)开设有安装槽(41)和两条滑槽(44)，两条滑槽(44)对称开设于安装槽(41)的两侧；所述的齿条(42)置于安装槽(41)内，其一端绕过固定轴与停放平台(4)固定，另一端绕过固定轴并通过固定轴与电机(43)连接；所述的支撑块(12)的一端和电磁铁(14)也伸入安装槽(41)内，滑轮(13)在滑槽(44)内移动。

5.根据权利要求4所述的一种智能停车库，其特征在于：所述的运载机构(3)包括运车板(31)、顶升组件(34)和底座(35)，所述的顶升组件(34)设置在运车板(31)和底座(35)之间；顶升组件(34)包括两根交错连接且能相对转动的升降杆(341)，升降杆(341)的两端分别与运车板(31)和底座(35)活动连接，两根升降杆(341)相对转动使运车板(31)和底座(35)之间的高度变化。

6.根据权利要求5所述的一种智能停车库，其特征在于：所述的运车板(31)和底座(35)相对一侧的一端均设置有活动孔(32)，且该活动孔(32)呈条型；运车板(31)和底座(35)相对一侧的一端均设置有转轴座(33)，升降杆(341)一端与活动孔(32)连接并在活动孔(32)中移动，另一端与转轴座(33)连接，并在转轴座(33)中转动，两根升降杆(341)的中间由螺栓连接。

7.根据权利要求6所述的一种智能停车库，其特征在于：所述活动孔(32)、转轴座(33)和两根升降杆(341)的组合设置有两组，两组对应的升降杆(341)与活动孔(32)连接的一端通过一联动杆(342)连接，通过驱动件驱动联动杆(342)使升降杆(341)的端头在活动孔(32)中移动。

8.根据权利要求7所述的一种智能停车库，其特征在于：所述的驱动件为一顶升电机(344)，通过电机座(345)固定在底座(35)上，该顶升电机(344)的输出轴连接一联动轴(346)；所述的联动杆(342)上固定有卡块(343)，卡块(343)内开设有螺纹孔，所述的联动轴(346)上设有螺纹，联动轴(346)穿过螺纹孔；所述的底座(35)上还设置有限位座(347)，该限位座(347)设置在顶升电机(344)的输出轴端，其上开设有孔，输出轴置于该孔中。

9.根据权利要求8所述的一种智能停车库，其特征在于：所述的底座(35)下方设置有两组滚轮(36)，两组滚轮(36)的行走方向垂直，其中一组滚轮(36)的滚轴安装在滚轮座上的条型槽中，滚轴可沿条型槽上升下降。

10.一种智能停取车方法，其特征在于，包括以下步骤：

步骤一、将车辆停至升降机构(2)，平移机构(1)感应停车位占用情况，确认空置平移机构(1)的位置；

步骤二、空置平移机构(1)前方的平移机构(1)和电机(43)通电，电磁铁(14)与齿条(42)吸合，已吸合的平移机构(1)随齿条(42)移动；

步骤三、使用升降机构(2)移动至空置平移机构(1)对应的停放平台(4)；运载机构(3)上升顶起车辆，移动至空置平移机构(1)上，下降使车辆停至平移机构(1)；从车辆下方移出，并行走至升降机构(2)回到一层；

步骤四、取车，对应车辆前方的平移机构(1)移开，运载机构(3)行走至车辆下方，顶起车辆移动至升降机构(2)并行至一层。
