专利号: 2020107688179
申请人: 中山大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

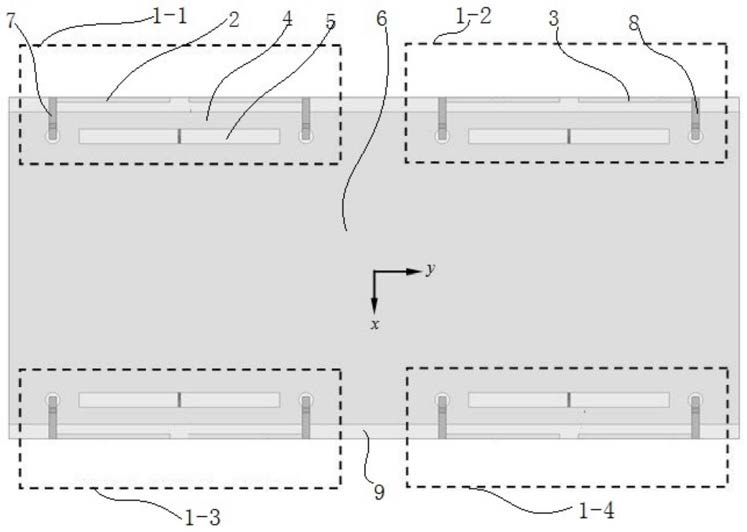

1.一种应用于5G的紧凑型自解耦十二单元多输入多输出天线,包括介质基板、设置在介质基板底部的第一金属地平面,其特征在于:还包括4个辐射区域,在介质基板相对的两侧分别设置有两个相同的辐射区域,4个所述的辐射区域在介质基板上沿着x轴对称和沿y轴对称;

其中所述的辐射区域包括设置在介质基板底部的第一耦合L型天线、第二耦合L型天线、第二金属地平面;

所述第一耦合L型天线、第二耦合L型天线与第二金属地平面均设有第一间隙结构;

所述的第二金属地平面上设有开槽天线,所述的开槽天线设置成开槽结构,在所述的开槽天线的中间位置上设有第一馈电探针、第一电感器;所述的第一馈电探针的一端连接开槽天线的一侧,另一端通过第一电感器连接开槽天线的另一端;

在所述的第二金属地平面上设有两个同轴馈电端口;

在所述的介质基板的顶部设有第一传输线、第二传输线;所述的第一传输线的一端与第一耦合L型天线耦合连接;所述的第一传输线的另一端与一个同轴馈电端口连接;

所述的第二传输线的一端与第二耦合L型天线耦合连接;所述的第二传输线的另一端与同轴馈电端口连接;

所述的第一传输线上、第二传输线上均串联有第二电感器;

所述的第一耦合L型天线、第二耦合L型天线相互对称设置;

所述的第一耦合L型天线、第二耦合L型天线均包括第一天线臂、第二天线臂;第二天线臂与第一天线臂垂直连接;

所述的第一天线臂设置在介质基板的长边上;所述的第二天线臂、第一天线臂均与金属地平面设有第一间隙结构;

所述的同轴馈电端口包括贯穿于第二金属地平面、介质基板的馈电通孔、设置在馈电通孔中的第二馈电探针;所述的第二馈电探针与传输线连接,其中一个同轴馈电端口中的第二馈电探针与第一传输线连接,另一个同轴馈电端口中的第二馈电探针与第二传输线连接。

2.根据权利要求1所述的应用于5G的紧凑型自解耦十二单元多输入多输出天线,其特征在于:所述的第一天线臂的宽度均为W2为1mm;所述的第一天线臂的长度L2为24.8mm;所述的第二天线臂的宽度W3为1.5mm。

3.根据权利要求2所述的应用于5G的紧凑型自解耦十二单元多输入多输出天线,其特征在于:所述的第一耦合L型天线与第二耦合L型天线之间设有第二间隙结构。

4.根据权利要求1所述的应用于5G的紧凑型自解耦十二单元多输入多输出天线,其特征在于:所述的介质基板的长L0为150mm,宽W0为70mm,厚H0为0.8mm。

5.根据权利要求1所述的应用于5G的紧凑型自解耦十二单元多输入多输出天线,其特征在于:所述的辐射区域中的第二金属地平面与第一金属地平面连接组成金属地板;且所述的金属地板设置在介质基板的中间位置,所述的金属地板的长度为150mm,宽为64mm。

6.根据权利要求1所述的应用于5G的紧凑型自解耦十二单元多输入多输出天线,其特征在于:所述的开槽天线的长度L1为41.2mm,宽W1为3mm。

7.根据权利要求1所述的应用于5G的紧凑型自解耦十二单元多输入多输出天线,其特征在于:所述的传输线的长度L3为8.635mm,宽度为1.5mm。

8.根据权利要求7所述的应用于5G的紧凑型自解耦十二单元多输入多输出天线,其特征在于:所述的介质基板的介电常数εr为4.4,正切损耗tanδ为0.02。
