专利号: 2022217959580
申请人: 辽宁博众特自动化技术有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

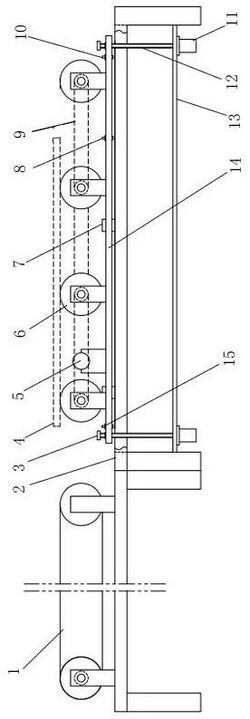

1.一种智能物料输入单元,包括水平输送带、承接于水平输送带末端的工作台架,其特征在于:所述工作台架的内部支撑有升降平台,工作台架的上表面设置为避让升降平台升降运动的矩形框结构,所述升降平台上表面沿长度方向间隔支撑多个传送辊组件,升降平台上表面前部和后部分别设有起点定位传感器和终点定位传感器,所述工作台架的上表面左、右两侧分别间隔设有两个支架且每个支架上均设有水平电动推杆,所述水平电动推杆的伸缩杆末端固定有对正柱,所述对正柱的中心线与水平面垂直,所述工作台架上表面左、右框体边缘设有对应对正柱的U形缺口,所述传送辊组件的轴心线与水平输送带的带轮中心线平行,传送辊组件的上行位置最高点所在平面与水平输送带的上表面平齐,输送板状物料的宽度大于升降平台宽度,小于工作台架宽度。

2.根据权利要求1所述的智能物料输入单元,其特征在于:所述工作台架内下部固定有水平支板,所述水平支板与升降平台的四角之间分别设有丝杠传动机构,所述水平支板的下表面固定有与丝杠传动机构的丝杠连接的伺服电机Ⅰ,所述丝杠传动机构的丝杠上端穿过升降平台并固定限位块,所述升降平台四角设有用于固定丝杠传动机构的丝母的通孔。

3.根据权利要求1所述的智能物料输入单元,其特征在于:相邻两个所述传送辊组件的辊轴之间利用链轮传动机构连接,首个传送辊组件的辊轴利用链轮传动机构与伺服电机Ⅱ的输出轴连接。

4.根据权利要求1所述的智能物料输入单元,其特征在于:所述升降平台上表面靠近终点定位传感器设有过渡定位传感器,所述起点定位传感器、终点定位传感器和过渡定位传感器分别为红外传感器。

5.根据权利要求1所述的智能物料输入单元,其特征在于:所述工作台架左、右两侧的对正柱一一对应。

6.根据权利要求2所述的智能物料输入单元,其特征在于:所述限位块的顶面低于传送辊组件的上行位置最高点所在平面。

7.根据权利要求3所述的智能物料输入单元,其特征在于:所述传送辊组件与其前、后方相邻的传送辊组件之间的链轮传动机构左、右交错布置。

8.根据权利要求1所述的智能物料输入单元,其特征在于:所述工作台架上表面左、右框体分别嵌装胶皮层。
