专利号: 2016110440399
申请人: 聊城大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-05-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

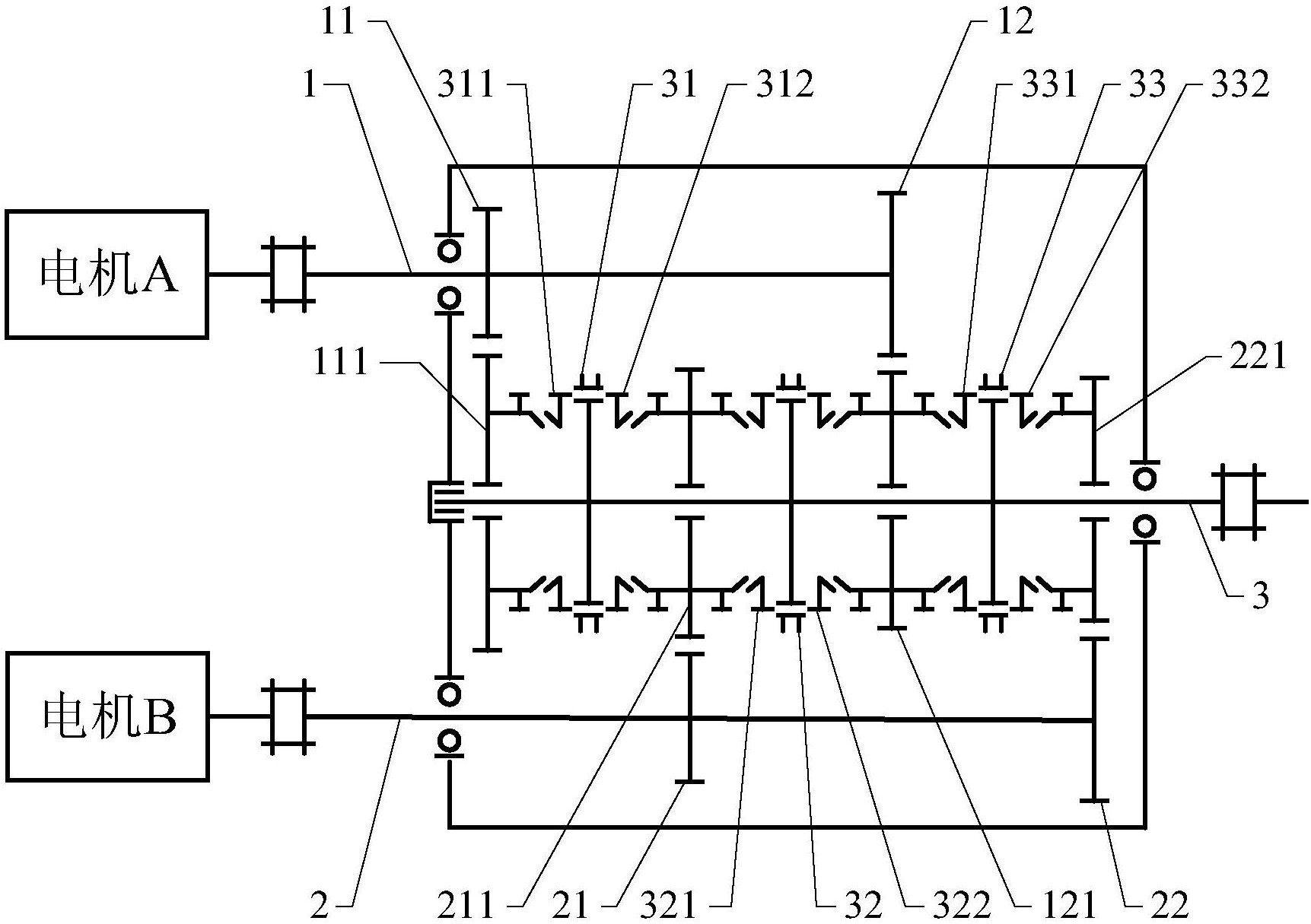

1.一种双输入单输出无动力间断耦合器的换挡方法,耦合器包括电机A、电机B、输入轴、输出轴及啮合齿轮,其特征在于:所述的电机A通过联轴器与输入轴A(1)相连,常啮合齿轮A(11)、常啮合齿轮B(12)固定在输入轴A上;常啮合齿轮A(11)与常啮合齿轮E(111)啮合,常啮合齿轮E(111)与同步器A(311)和结合套A(31)配合,结合套A(31)固定在输出轴(3)上;

常啮合齿轮B(12)与常啮合齿轮F(121)啮合,常啮合齿轮F(121)一边与同步器D(322)和结合套B(32)配合,另一边与同步器E(331)和结合套C(33)配合,结合套B、结合套C都固定在输出轴(3)上;电机B通过联轴器与输入轴B(2)相连,常啮合齿轮C(21)、常啮合齿轮D(22)固定在输入轴B(2)上;常啮合齿轮C(21)与常啮合齿轮G(211)啮合,常啮合齿轮G(211)一边与同步器B(312)和结合套A(31)配合,另一边与同步器C(321)和结合套B(32)配合;常啮合齿轮D(22)与常啮合齿轮H(221)啮合,常啮合齿轮H(221)通过同步器F(332)和结合套C(33)配合;

该耦合器有三种驱动模式,且在三种模式切换过程中无动力间断;所述三种驱动模式包括:模式A、模式B、模式C,所述模式A是低速挡,向汽车提供低速、大扭矩;所述模式C是高速挡,向汽车提供高速、小扭矩;所述模式B是中速挡,提供速度大于模式A、小于模式C,提供扭矩小于模式A、大于模式C;

所述模式A为:换挡拨叉拨动结合套B(32)使之与同步器D(322)结合,电动机A发出动力从输入轴A(1)经常啮合齿轮B(12)、常啮合齿轮F(121)、同步器D(322)和结合套B(32)到达输出轴(3);同时,换挡拨叉拨动结合套C(33)使之与同步器F(332)结合,电动机B发出动力从输入轴B(2)经常啮合齿轮D(22)、常啮合齿轮H(221)、同步器F(332)和结合套C(33)到达输出轴(3);

所述模式B为:换挡拨叉拨动结合套B(32)使之与同步器D(322)分离,此时,换挡拨叉拨动结合套A(31),使之与同步器A(311)结合,电动机A发出动力从输入轴A(1)经常啮合齿轮A(11)、常啮合齿轮E(111)、同步器A(311)和结合套A(31)到达输出轴(3);输入轴B(2)的输出路径不变,电动机B发出动力从输入轴B(2)经常啮合齿轮D(22)、常啮合齿轮H(221)、同步器F(332)和结合套C(33)到达输出轴(3);

所述模式C为:换挡拨叉拨动结合套C(33)使之与同步器F(332)分离,此时,换挡拨叉拨动结合套B(32),使之与同步器C(321)结合,电动机B发出动力从输入轴B(2)经常啮合齿轮C(21)、常啮合齿轮G(211)、同步器C(321)和结合套B(32)到达输出轴(3);输入轴A(1)的输出路径不变,电动机A发出动力从输入轴A(1)经常啮合齿轮A(11)、常啮合齿轮E(111)、同步器A(311)和结合套A(31)到达输出轴(3)。

2.根据权利要求1所述的双输入单输出无动力间断耦合器的换挡方法,其特征在于:从模式A到模式B再到模式C是升挡过程;从模式C到模式B再到模式A是降挡过程。
