专利号: 2020107213165
申请人: 董燕
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2023-07-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

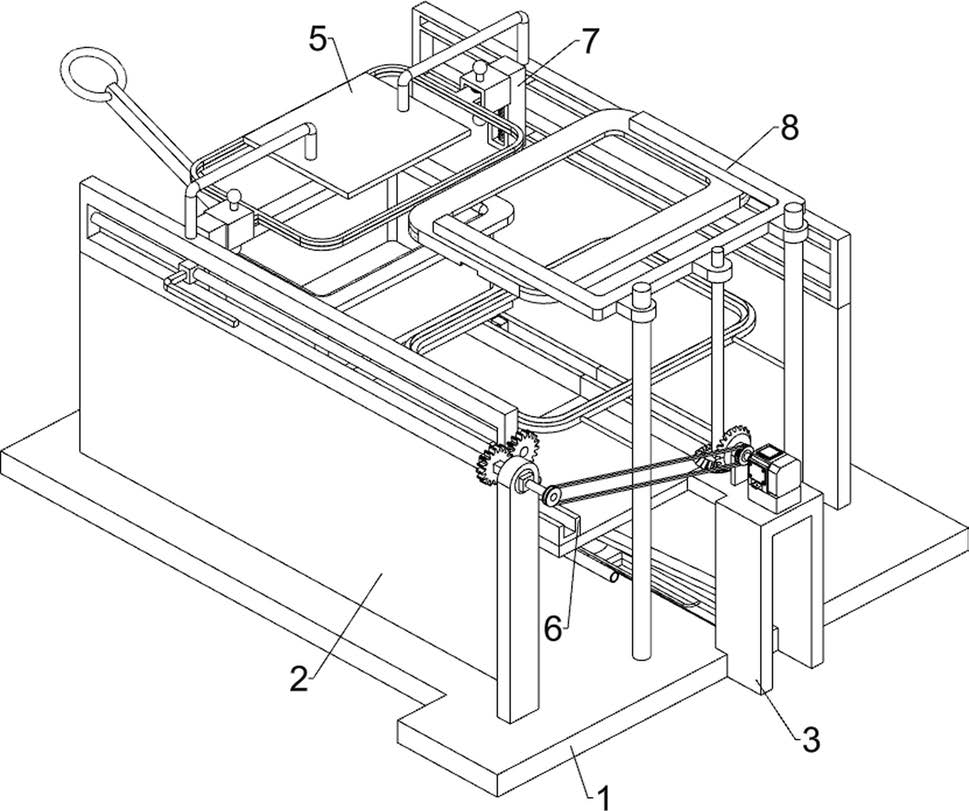

1.一种沐浴浴缸加工用表皮吸塑装置,其特征是,包括:底座(1),底座(1)上对称设置有支撑块(2);支撑架(3),底座(1)上一侧设置有支撑架(3);垫块(4),底座(1)上另一侧设置有垫块(4);加热器(5),支撑块(2)之间上方一侧设置有加热器(5);移动吸塑机构(6),支撑块(2)之间设置有移动吸塑机构(6);平移机构(7),支撑块(2)上设置有平移机构(7);下压机构(8),底座(1)上靠近支撑架(3)一侧设置有下压机构(8);

移动吸塑机构(6)包括:第一滑轨(61),垫块(4)上对称设置有第一滑轨(61);放置块(62),第一滑轨(61)上设置有放置块(62),放置块(62)一侧开有通孔;把手(63),放置块(62)一侧设置有把手(63);滑盒(64),放置块(62)另一侧对称设置有滑盒(64);滚动块(65),滑盒(64)内均滑动式设置有滚动块(65),滚动块(65)另一端与第一滑轨(61)内壁相接触;第一弹性件(66),滑盒(64)内壁与滚动块(65)之间均设置有第一弹性件(66);千斤顶(67),底座(1)上靠近支撑架(3)一侧设置有千斤顶(67);顶板(68),千斤顶(67)上端设置有顶板(68);第二滑轨(69),顶板(68)上对称设置有第二滑轨(69);吸气管(610),顶板(68)上一侧设置有吸气管(610),吸气管(610)与放置块(62)一侧的通孔配合;导气管(611),吸气管(610)下端设置有导气管(611),导气管(611)另一端与真空泵的吸气口相通连;

平移机构(7)包括:轨道(71),支撑块(2)上设置有轨道(71);第三滑轨(72),轨道(71)相对侧均滑动式设置有第三滑轨(72);滑筒(73),第三滑轨(72)相对侧均滑动式设置有滑筒(73);第二弹性件(74),第三滑轨(72)内壁与滑筒(73)之间均设置有第二弹性件(74);夹块(75),滑筒(73)之间对称滑动式设置有夹块(75);拉杆(76),夹块(75)上均对称设置有拉杆(76);第三弹性件(77),滑筒(73)内壁与夹块(75)之间均设置有第三弹性件(77);第一丝杆(78),一侧的轨道(71)内设置有第一丝杆(78);螺母块(79),第一丝杆(78)上设置有螺母块(79),螺母块(79)与第一丝杆(78)螺纹配合;第一圆齿轮(710),第一丝杆(78)靠近支撑架(3)一端设置有第一圆齿轮(710);第一轴承座(711),底座(1)上靠近第一圆齿轮(710)处设置有第一轴承座(711);套筒(712),第一轴承座(711)内转动式设置有套筒(712);方轴(713),套筒(712)内滑动式设置有方轴(713);第四弹性件(714),套筒(712)内壁与方轴(713)之间设置有第四弹性件(714);第二圆齿轮(715),方轴(713)另一端设置有第二圆齿轮(715);

下压机构(8)包括:导柱(81),底座(1)上靠近支撑架(3)一侧对称设置有导柱(81);固定架(82),导柱(81)之间滑动式设置有固定架(82);压块(83),固定架(82)下侧设置有压块(83),压块(83)与夹块(75)配合;螺母套(84),固定架(82)靠近导柱(81)一侧中部设置有螺母套(84);第二丝杆(85),支撑架(3)靠近螺母套(84)一侧转动式设置有第二丝杆(85),第二丝杆(85)与螺母套(84)螺纹配合;第二轴承座(86),支撑架(3)靠近第二丝杆(85)一侧设置有第二轴承座(86);转轴(87),第二轴承座(86)内转动式设置有转轴(87);锥齿轮(88),转轴(87)与第二丝杆(85)上均设置有锥齿轮(88);伺服电机(89),支撑架(3)远离第二丝杆(85)一侧设置有伺服电机(89),伺服电机(89)通过联轴器驱动转轴(87);切边刀(810),导柱(81)一侧设置有切边刀(810);皮带传动组件(811),转轴(87)与套筒(712)之间设置有皮带传动组件(811)。

2.按照权利要求1所述的一种沐浴浴缸加工用表皮吸塑装置,其特征是,还包括:顶杆(9),螺母块(79)一侧转动式设置有顶杆(9)。

3.按照权利要求2所述的一种沐浴浴缸加工用表皮吸塑装置,其特征是,还包括:套块(10),吸气管(610)下部设置有套块(10);顶块(11),套块(10)一侧转动式设置有顶块(11);

推杆(12),顶块(11)一侧设置有推杆(12);第五弹性件(13),套块(10)与顶板(68)之间设置有第五弹性件(13),第五弹性件(13)套在吸气管(610)上。
