专利号: 202010656479X
申请人: 董燕
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2025-04-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

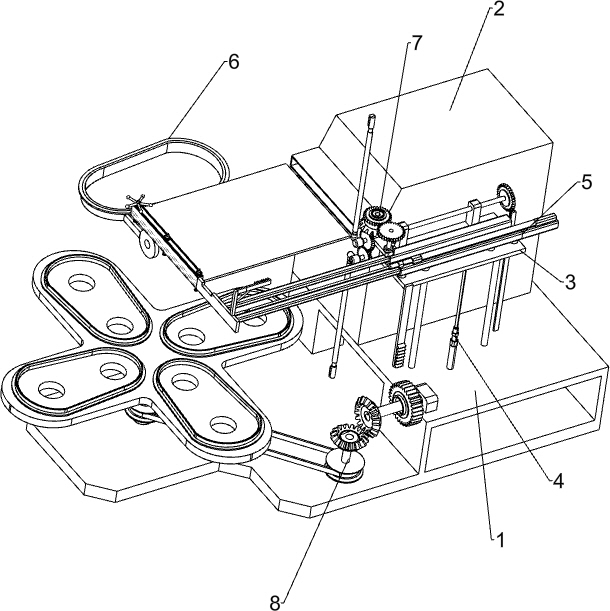

1.一种沐浴浴缸加工用表皮上料装置,其特征在于,包括有:安装座(1),其顶部一侧安装有加热箱(2);滑板(3),其滑动式连接在安装座(1)顶部靠近加热箱(2)的一侧;第一气缸(4),其安装在安装座(1)顶部靠近滑板(3)的一侧,第一气缸(4)的伸缩杆与滑板(3)连接;

移动组件(5),其设置在滑板(3)上;盖夹组件(6),其设置在加热箱(2)上。

2.根据权利要求1所述的一种沐浴浴缸加工用表皮上料装置,其特征在于,移动组件(5)包括有:第二气缸(51),其安装在滑板(3)顶部;滑动板(52),其滑动式连接在滑板(3)上,第二气缸(51)的伸缩杆与滑动板(52)连接;第一传动齿轮(53),其为两个设置,两个第一传动齿轮(53)分别转动式连接在滑板(3)上下两侧,两个第一传动齿轮(53)相互啮合;摆动夹杆(54),其为两根设置,两根摆动夹杆(54)分别连接在两个第一传动齿轮(53)的传动轴上,摆动夹杆(54)上转动式连接有辊筒(55),摆动夹杆(54)末端连接有磁铁(56);内螺纹管(57),其为多个设置,多个内螺纹管(57)均匀间隔的转动式连接在滑动板(52)一侧上部,多个内螺纹管(57)相互传动连接,内螺纹管(57)内通过螺纹连接有螺杆(58),多根螺杆(58)底部相互连接;滑动块(59),其为多块设置,多块滑动块(59)均匀间隔的滑动式连接在滑动板(52)一侧下部,多块滑动块(59)分别位于多根螺杆(58)正下方,滑动块(59)与滑动板(52)之间连接有弹性件(591)。

3.根据权利要求2所述的一种沐浴浴缸加工用表皮上料装置,其特征在于,盖夹组件(6)包括有:放置盘(61),其转动式连接在安装座(1)顶部另一侧;固定块(62),其连接在加热箱(2)上,固定块(62)上开有卡孔(63);压制架(64),其转动式连接在固定块(62)上,压制架(64)上滑动式连接有滑动杆(65),滑动杆(65)与卡孔(63)配合。

4.根据权利要求3所述的一种沐浴浴缸加工用表皮上料装置,其特征在于,还包括有夹持组件(7),夹持组件(7)包括有:驱动齿条(71),其连接在滑动板(52)顶部;第一转轴(72),其转动式连接在滑板(3)顶部,第一转轴(72)与其中一个第一传动齿轮(53)的传动轴连接;

单向齿轮(73),其连接在第一转轴(72)一侧;传动齿条(74),其连接在安装座(1)顶部靠近单向齿轮(73)的一侧,传动齿条(74)会与单向齿轮(73)啮合;第二转轴(75),其转动式连接在滑板(3)顶部,第二转轴(75)顶部连接有第一单向离合器(76),第一单向离合器(76)上连接有第二传动齿轮(77);第三传动齿轮(78),其转动式连接在滑板(3)顶部靠近第二传动齿轮(77)的一侧,第三传动齿轮(78)与第二传动齿轮(77)啮合,第三传动齿轮(78)会与驱动齿条(71)啮合;锥齿轮(79),其为两个设置,两个锥齿轮(79)分别连接在第一转轴(72)和第二转轴(75)上,两个锥齿轮(79)相互啮合。

5.根据权利要求4所述的一种沐浴浴缸加工用表皮上料装置,其特征在于,还包括有旋转组件(8),旋转组件(8)包括有:第三转轴(81),其转动式连接在安装座(1)顶部,第三转轴(81)上连接有第二单向离合器(82),第二单向离合器(82)上连接有圆柱齿轮(83);直齿条(84),其连接在滑板(3)底部,直齿条(84)会与圆柱齿轮(83)啮合,第三转轴(81)与放置盘(61)传动连接。
