专利号: 2020109942009
申请人: 任仲华
专利类型:发明专利
专利状态:已下证
专利领域: 开启或封闭瓶子、罐或类似的容器;液体的贮运
更新日期:2024-07-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

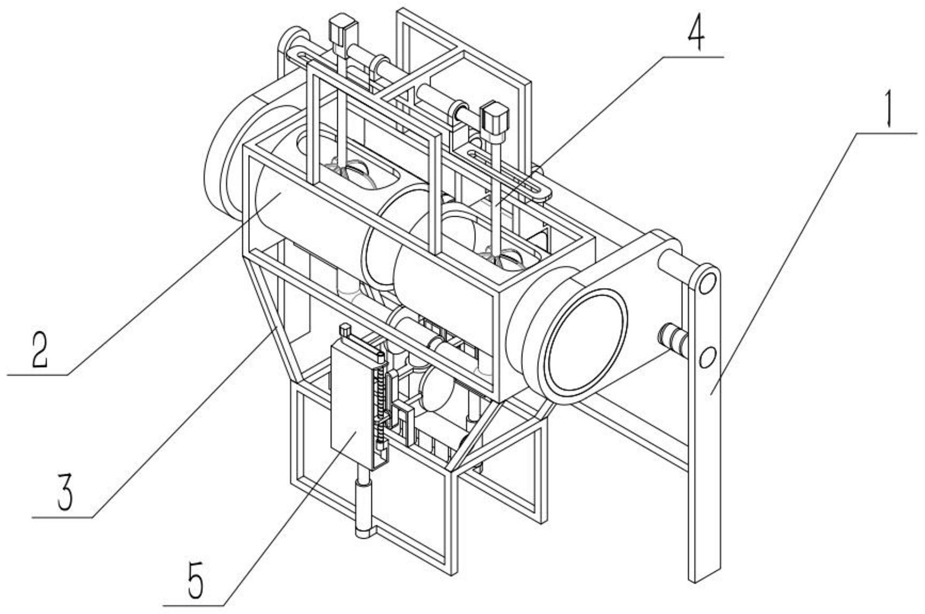

1.一种沐浴露加工用灌装系统,包括主架(1)、调节桶(2)、副架(3)、旋转架(4)、调节板(5)、出料机构(6)和加工机构(7),其特征在于:所述调节桶(2)设置有两个,两个调节桶(2)分别镜像对称连接在包括主架(1)左右两端,副架(3)设置在主架(1)后端,旋转架(4)设置有两个,两个旋转架(4)分别设置在上端的左右两端,调节板(5)连接在副架(3)下端,出料机构(6)连接在副架(3)下端的中部,加工机构(7)连接在出料机构(6)中部。

2.根据权利要求1所述的一种沐浴露加工用灌装系统,其特征在于:所述主架(1)包括主架体(101)、双轴电机(102)、第一丝杠(103)和滑杆(104),双轴电机(102)固定连接在主架体(101)中部,双轴电机(102)的左右两端的输出轴分别通过联轴器与一个第一丝杠(103)固定连接,两个第一丝杠(103)的外端分别转动连接在主架体(101)左右两端,滑杆(104)设置有两个,两个滑杆(104)分别固定连接在主架体(101)上端的左右两端。

3.根据权利要求2所述的一种沐浴露加工用灌装系统,其特征在于:所述调节桶(2)包括桶身(201)、槽孔(202)、固定板(203)、侧孔(204)和出料管(205),槽孔(202)设置在桶身(201)上端的中部,固定板(203)固定连接在桶身(201)左端,固定板(203)前端的上下两侧分别设置有一个侧孔(204),出料管(205)固定并联通在桶身(201)下端,调节桶(2)镜像对称设置有两个,位于左右两端的一个第一丝杠(103)分别与位于左右两端的两个固定板(203)下侧的侧孔(204)螺纹连接,位于左右两端的滑杆(104)分别与位于左右两端的两个固定板(203)上侧的侧孔(204)滑动连接。

4.根据权利要求3所述的一种沐浴露加工用灌装系统,其特征在于:所述副架(3)包括副架体(301)、顶凸块(302)、圆环板(304)和条孔(305),副架体(301)上端中部的左右两端分别固定连接一个顶凸块(302),圆环板(304)前后两端的左右两侧分别设置有一个条孔(305),圆环板(304)的前后两端分别固定连接在副架体(301)下端的前后两端,两个桶身(201)分别滑动连接在副架体(301)左右两端。

5.根据权利要求4所述的一种沐浴露加工用灌装系统,其特征在于:所述旋转架(4)包括旋转杆(401)、第一电机(402)、扇叶(403)、第一电动推杆(404)和固定座(405),第一电机(402)的输出轴通过联轴器与旋转杆(401)固定连接,扇叶(403)设置有六个,六个扇叶(403)分别周向均匀固定连接在旋转杆(401)下端,固定座(405)固定连接在第一电动推杆(404)活动端的右端,旋转杆(401)转动连接在固定座(405)右端,第一电机(402)固定连接在固定座(405)上端,旋转架(4)设置有两个,两个第一电动推杆(404)固定端的内端分别镜像对称固定连接在副架体(301)上端的左右两端,两个第一电动推杆(404)固定端的外端分别固定连接在两个顶凸块(302)上端。

6.根据权利要求5所述的一种沐浴露加工用灌装系统,其特征在于:所述调节板(5)包括调节挡板(501)、侧杆(502)、升降座(503)、竖板(504)、第二丝杠(505)、皮带(506)、第二电机(507)和第二电动推杆(508),调节挡板(501)设置有两个,两个调节挡板(501)的前后两端分别固定连接一个侧杆(502),每个侧杆(502)的外端均固定连接一个升降座(503),竖板(504)镜像对称设置有两个,两个竖板(504)的左右两端分别转动连接一个第二丝杠(505),两个第二丝杠(505)通过皮带(506)与带轮传动连接,第二电机(507)的输出轴通过联轴器与位于左端的第二丝杠(505)固定连接,每个竖板(504)的下端均固定连接在一个第二电动推杆(508)活动端,位于左端的两个第二丝杠(505)的上端与两个升降座(503)的外端螺纹连接,位于右端的两个第二丝杠(505)的下端与另两个升降座(503)的外端螺纹连接,位于右端的两个侧杆(502)分别滑动连接在位于右侧的两个条孔(305)内,位于左端的两个侧杆(502)分别滑动连接在位于左侧的两个条孔(305)内。

7.根据权利要求6所述的一种沐浴露加工用灌装系统,其特征在于:所述出料机构(6)包括竖管(601)、上管(602)、下管(603)、侧固定环(604)和出料管(605),上管(602)固定并连通在竖管(601)上端,竖管(601)的下端固定并连通在下管(603)上端的中部,出料管(605)设置有六个,六个出料管(605)依次固定并连通在下管(603)下端,竖管(601)固定连接在圆环板(304)中部,下管(603)左右两端均固定连接一个侧固定环(604)。

8.根据权利要求7所述的一种沐浴露加工用灌装系统,其特征在于:所述加工机构(7)包括横杆(701)、第三电机(702)和旋转叶(703),第三电机(702)的输出轴通过联轴器与横杆(701)固定连接,旋转叶(703)固定连接在横杆(701)中部,横杆(701)左右两端分别转动连接在两个侧固定环(604)中部,第三电机(702)固定连接在副架体(301)中部的下端。

9.根据权利要求8所述的一种沐浴露加工用灌装系统副架(3),其特征在于:该副架(3)还包括顶条板(303),所述的顶条板(303)设置有两个,两个顶条板(303)分别固定连接在副架体(301)上端的左右两端,两个旋转杆(401)分别滑动连接在两个顶条板(303)中部。

10.根据权利要求4所述的一种沐浴露加工用灌装系统副架(3),其特征在于:该副架(3)还包括底凸座(306),所述的底凸座(306)设置有两个,两个底凸座(306)分别固定连接在副架体(301)下端的前后两端,两个第二电动推杆(508)的下端分别固定连接在两个底凸座(306)上端。
