1.一种改性聚合物吸附剂的制备方法，其特征在于，该方法包括如下步骤：一、聚合物吸附剂的制备：

(1)将甲基丙烯酸、交联剂、第一致孔剂和第二致孔剂混合并超声，得到混合物；

(2)向混合物中加入引发剂，然后振荡，干燥，得到聚合物；

(3)将聚合物洗涤，离心，烘干，得到聚合物吸附剂；

二、改性聚合物吸附剂的制备：

(1)将所述聚合物吸附剂与改性剂混合，然后振荡，干燥，得到预产物；

(2)将预产物洗涤，离心，烘干，得到改性聚合物吸附剂。

2.根据权利要求1所述的一种改性聚合物吸附剂的制备方法，其特征在于，一、聚合物吸附剂的制备：步骤(1)中所述交联剂为乙二醇二甲基丙烯酸酯；所述第一致孔剂为环己醇；所述第二致孔剂为十二醇。

3.根据权利要求1所述的一种改性聚合物吸附剂的制备方法，其特征在于，一、聚合物吸附剂的制备：步骤(1)中所述甲基丙烯酸、所述交联剂、所述第一致孔剂和所述第二致孔剂之间的质量比为1：(0.5-0.8)：(3-5)：(0.5-0.6)，所述超声时间为10-20分钟。

4.根据权利要求1所述的一种改性聚合物吸附剂的制备方法，其特征在于，一、聚合物吸附剂的制备：步骤(2)中所述引发剂为偶氮二异丁腈；所述引发剂与所述甲基丙烯酸的质量比为(0.02-0.03)：1；所述振荡为超声振荡，振荡时间为10-30分钟；所述干燥温度为60-

70℃，干燥10-16小时。

5.根据权利要求1所述的一种改性聚合物吸附剂的制备方法，其特征在于，一、聚合物吸附剂的制备：步骤(3)采用甲醇洗涤3-5次；所述离心的时间为5-10分钟；所述烘干温度为

50-60℃，烘干8-12小时。

6.根据权利要求1所述的一种改性聚合物吸附剂的制备方法，其特征在于，二、改性聚合物吸附剂的制备：步骤(1)中所述改性剂为二氧化钛。

7.根据权利要求1所述的一种改性聚合物吸附剂的制备方法，其特征在于，二、改性聚合物吸附剂的制备：步骤(1)中所述聚合物吸附剂与所述改性剂的质量比为(200-300)：1；

所述振荡为超声振荡，振荡时间为10-30分钟，所述干燥温度为50-60℃，干燥8-12小时。

8.根据权利要求1所述的一种改性聚合物吸附剂的制备方法，其特征在于，二、改性聚合物吸附剂的制备：步骤(2)采用甲醇洗涤3-5次；所述离心的时间为5-10分钟；所述烘干温度为50-60℃，烘干8-12小时。

9.一种改性聚合物吸附剂的应用，其特征在于，将权利要求1-8任一项所述的制备方法制得的改性聚合物吸附剂用于去废水中的阳离子染料。

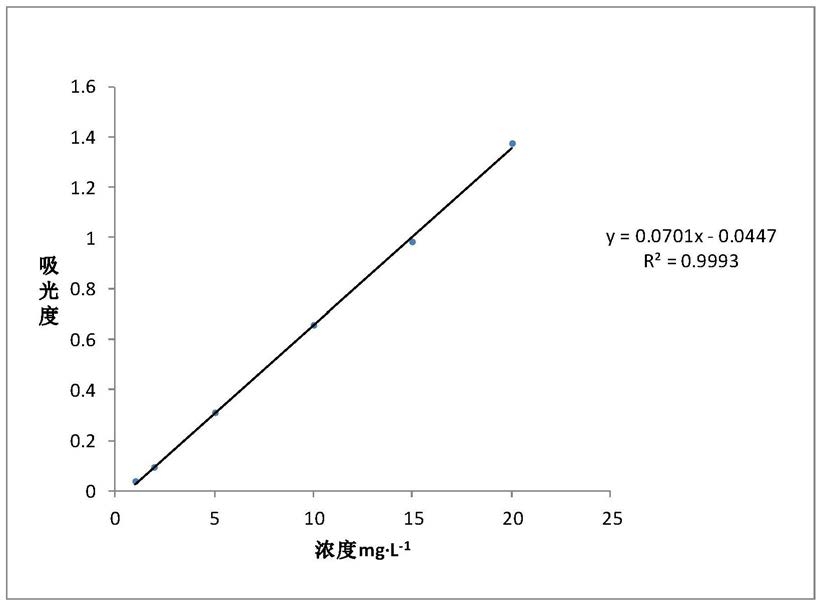

10.根据权利要求9所述的一种改性聚合物吸附剂的应用，其特征在于，所述废水中阳离子染料的浓度为1-20mg/L，所述改性聚合物吸附剂与所述废水的质量体积比为1-15mg/mL。
