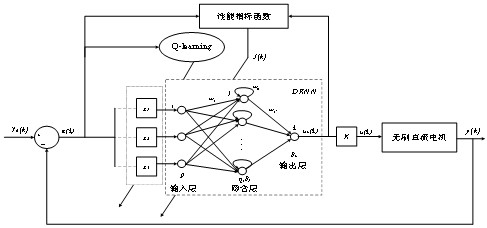

1.一种基于Q学习算法的对角递归神经网络控制方法，其特征在于，包括如下步骤：S1:建立三层对角递归神经网络，网络结构由输入层、隐含层和输出层3部分组成，其隐含层的各神经元有自带递归环，其中各层神经元节点数分布为3‑6‑1，各层间初始权重Wij(0)、Wjt(0)在区间[‑0.5,0.5]中随机产生，确定学习率η及权动量项因子ξ0；初始化Q学习的(s,a)所有参数，观察当前状态S(0)，并令k＝0；

S2:计算基于Q学习算法的对角递归神经网络Q‑DRNN控制误差e(k)，Q学习的动作a(k)由动作概率分布从动作集合中选择，观察下一个状态S(k+1)；

S3:计算对角递归神经网络输出层的输出ut(k)，计算此时Q‑DRNN控制输出u(k)，即为无刷直流电机控制系统的控制输入；

S4:获得奖惩信号R(k)，计算此状态下Q学习的Q值，计算贪婪动作；

S5:修正Q‑DRNN的关键权重Wij(k)、Wjj(k)和Wjt(k)；

k *

S6:更新动作概率分布，令k＝k+1，返回S2，直到Q收敛于最优值函数Q为止；

S7:将最终控制输出输入到无刷直流电机控制系统中实现最优控制；

上述步骤S3中对角递归神经网络输出层的输出ut(k)按下式计算：

6 3

ut(k)＝Ot(k)＝f2[Σj＝1Wjt×f1(Σi＝1Wij×xi+Wjj×Oj(k‑1)－θj)－θt]其中，xi为Q‑DRNN的输入项，Wij，Wjj，Wjt，θj，θt分别代表输入层和隐含层之间权重、隐含层自递归环权重、隐含层和输出层之间权重、第j隐含层神经元的偏置、第t 输出层神经元的偏置，Ot(k)，Oj(k‑1)分别为第t输出层第k次输出和第j隐含层第k‑1次输出，f1(x)、f2(x)是隐藏层和输出层的激活函数；

此时Q‑DRNN控制输出u(k)，即为无刷直流电机控制系统的控制输入，由下式计算得到：u(k)＝K×ut(k)

其中，K为增益系数；

上述步骤S5中修正Q‑DRNN的关键权重Wij(k)、Wjj(k)和Wjt(k)，具体包括：定义Q‑DRNN控制方法的性能指标为Jk，关键权重Wij(k)、Wjj(k)和Wjt(k)采用引入动量项的最速梯度下降法调整：

式中xy可取ij、jj和jt，η为学习速率且η>0，ξ(k)为动量项因子且0≤ξ(k)<1；DRNN中引入动量项实质上相当于阻尼项，减小了学习过程的振荡趋势，改善了收敛性；

在Q学习的过程中，把权值的动量项因子修正项△r作为动作集，Q‑DRNN的输入项xi，i＝

1,2,3作为状态集；动量项因子ξ(k)的修正式为ξ(k)＝ξ0△r,0≤△r≤1△r>1

△r＝exp[e(k)]

当转速误差e(k)越趋近于0时，△r越趋近于1，ξ(k)修正越小；

k

上述步骤S6中更新动作概率分布，令k＝k+1，返回S2重新计算以上步骤，直到Q收敛于*

最优值函数Q为止，更新动作概率分布如下：k+1 k k

Ps (ag)＝Ps(ag)+β[1－Ps(ag)]式中β值的大小代表动作搜索速度的快慢，且0<β<1，当β的值越接近于1时说明现在的k

动作策略越接近贪婪策略；Ps (a)代表第k次迭代时状态s下选择动作a的概率；若探索和利k *

用的迭代次数达到某一临界值，Q收敛于最优值函数Q。

2.权利要求1所述的一种基于Q学习算法的对角递归神经网络控制方法，其特征在于，所述步骤S1：建立三层对角递归神经网络，还包括:采样得到输入转速Yd(k)和输出转速y(k)，计算转速误差e(k)＝Yd(k)－y(k)，根据转速误差e(k)，对e(k)，e(k)‑e(k‑1)，e(k)‑2e(k‑1)+e(k‑2)进行归一化处理，作为Q‑DRNN的输入项x1,x2,x3。

3.权利要求1所述的一种基于Q学习算法的对角递归神经网络控制方法,其特征在于，所述步骤S4：获得奖惩信号R(k)；

引入的奖惩功能与系统的输入有关，由于转速误差e(k)的理想目标为零，优化过程中误差越小，说明学习方向是奖励方向，可以继续朝着这个方向调整；误差越大，说明学习方向就是惩罚方向，应该向相反的方向调整；奖惩函数R(k)可以设计为转速误差e(k)实际值的积分与目标值误差的平方，即

2

R(k)＝－[∫|e(k)|dk－0]此时进行Q值的迭代计算：

Q(sk,ak)＝γmaxQ(sk+1,a)+R(sk+1,sk)式中γ为折扣因子，s为状态，a为动作；智能体接收外部环境中的输入状态sk，并通过内部推理机制输出相应的动作ak；在ak的作用下，外部环境变成一个新的状态sk+1；同时，它为agent生成即时奖惩信号rk+1；rk+1是对在外部环境状态sk下智能体动作ak的评价；如果行为策略获得正回报，从外部环境中得到奖励，智能体选择行动的倾向会增加，否则倾向会减少；Q(sk+1,a)为sk+1状态下的最大值R(sk+1,sk)为奖惩矩阵返还的数值；

Q学习算法在当前状态下总是选择具有最高Q值的动作,称为贪婪策略π*,如下式:k

π*(k)＝argmaxQ(s,a)。

4.权利要求1所述的一种基于Q学习算法的对角递归神经网络控制方法，其特征在于，所设计的基于Q学习算法的对角递归神经网络Q‑DRNN控制方法，通过对角递归神经网络隐含层中独有的递归环对输出变量进行迭代，并对其关键权重进行优化，以加快迭代速度；同时，引入改进的Q学习对对角递归神经网络的权动量项因子进行修正，使对角递归神经网络具有自学习和在线修正的能力，使得系统的抗干扰能力增强、鲁棒性增强，从而使无刷直流电机达到控制效果。
