1.一种构建碳基多孔过渡金属催化剂的制备方法，其特征在于：包括以下步骤：步骤1：将过渡金属盐、表面活性剂和三聚氰胺进行混合研磨；

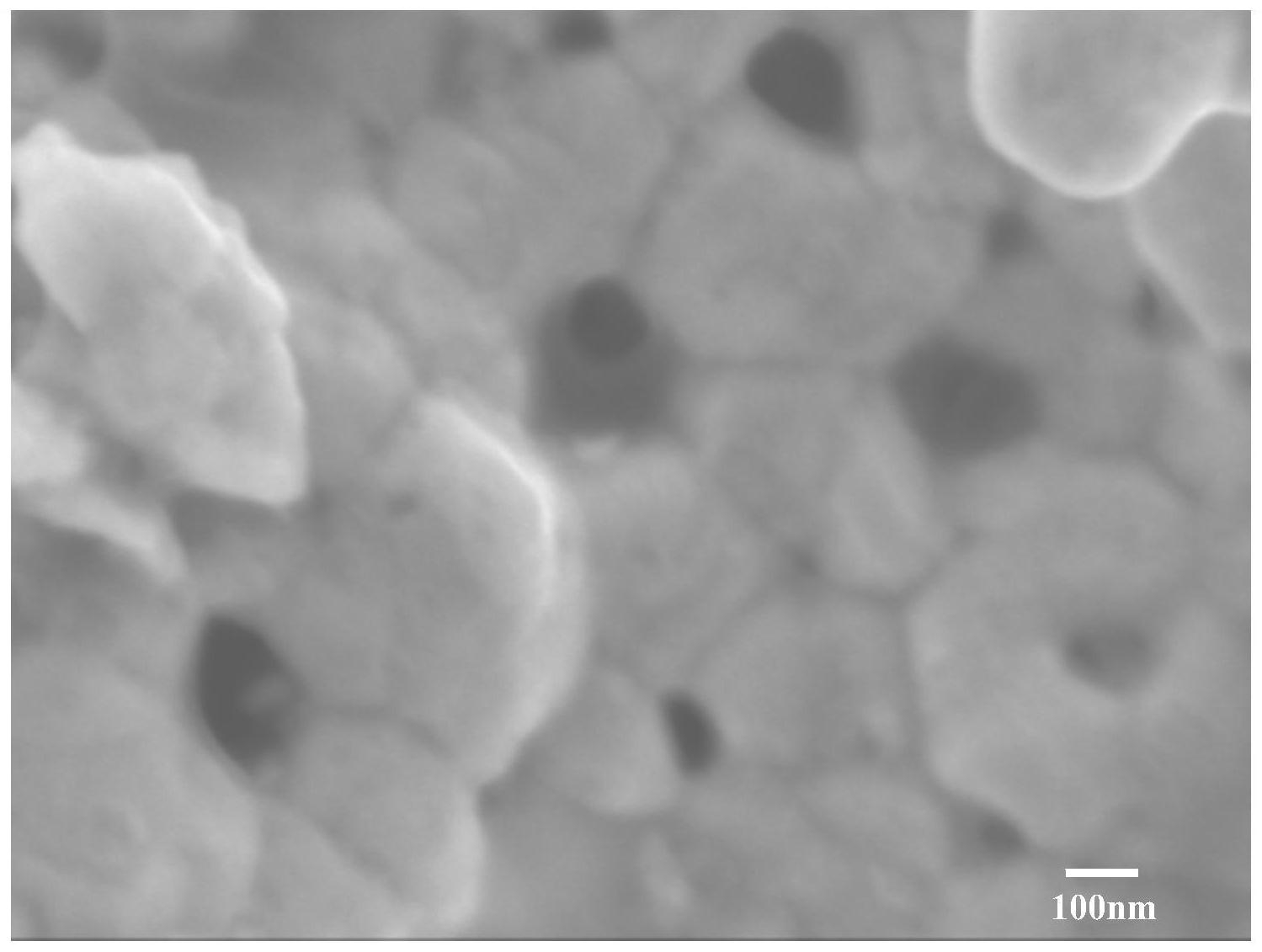

步骤2：将步骤1研磨的混合物进行退火烧结，烧结温度超过300℃，得到碳氮多孔过渡金属催化剂。

2.根据权利要求1所述的一种构建碳基多孔过渡金属催化剂的制备方法，其特征在于：所述步骤1中的过渡金属盐、表面活性剂和三聚氰胺的质量比为1：(0.1～1)：(2～10)。

3.根据权利要求1所述的一种构建碳基多孔过渡金属催化剂的制备方法，其特征在于：所述步骤1中的过渡金属盐为硝酸镍、硝酸钴、硝酸铜或硝酸锰中的一种。

4.根据权利要求1所述的一种构建碳基多孔过渡金属催化剂的制备方法，其特征在于：所述步骤1中的表面活性剂为PVP或F127。

5.根据权利要求1～4任意一项所述的一种构建碳基多孔过渡金属催化剂的制备方法，其特征在于：所述步骤2中退火温度为300～900℃，退火时间为1～10h。

6.根据权利要求5所述的一种构建碳基多孔过渡金属催化剂的制备方法，其特征在于：所述步骤2中在退火烧结之前，将步骤1得到的混合物进行预加热反应，加热温度为50～120℃，反应时间为12～36h。

7.根据权利要求6所述的一种构建碳基多孔过渡金属催化剂的制备方法，其特征在于：所述步骤2中退火烧结在马弗炉中进行。
