1.一种过渡金属/氮掺杂碳纤维电催化剂的制备方法，其特征在于：该方法包括如下步骤：步骤1：将盐酸溶液在冰水浴搅拌的环境中加入十六烷基三甲基溴化铵，搅拌均匀得到乳白色液体；

步骤2：过硫酸铵和吡咯加入步骤（1）的乳白色溶液中，搅拌2-4h后抽滤、洗涤、干燥得到碳基前驱体聚吡咯；

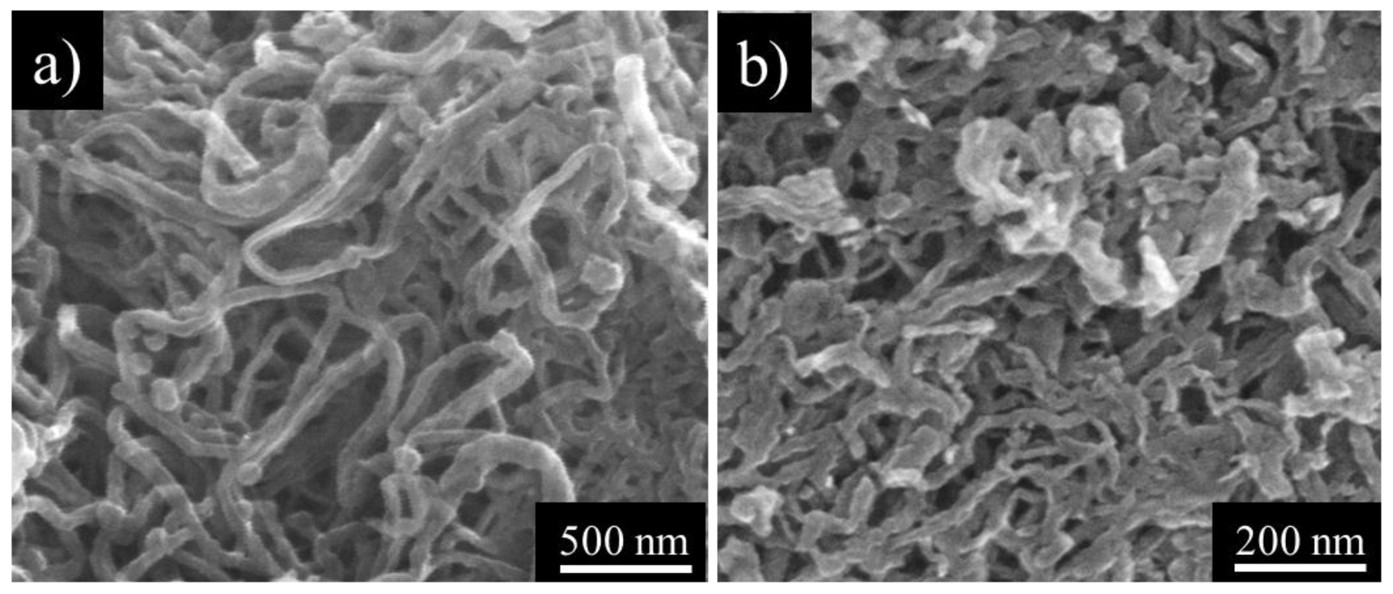

步骤3：将碳基前驱体聚吡咯与过渡金属盐溶液分别放入刚玉舟中1和2中，1号刚玉舟放置于管式炉中央，2号刚玉舟放置于管式炉上游，两个刚玉舟的距离为1-3cm，在惰性气氛中碳热还原得到M/N-CF电催化剂。

2.根据权利要求1所述的过渡金属/氮掺杂碳纤维电催化剂的制备方法，其特征在于：盐酸溶液的质量浓度为0.03-0.12g/mL。

3.根据权利要求1所述的过渡金属/氮掺杂碳纤维电催化剂的制备方法，其特征在于：十六烷基三甲基溴化铵、过硫酸铵、吡咯、过渡金属盐溶液的质量比为4-10:10-15:10-20:

1-5。

4.根据权利要求1所述的过渡金属/氮掺杂碳纤维电催化剂的制备方法，其特征在于：所述的过渡金属盐溶液包括六水合氯化钴、二水合氯化铜、四水合氯化锰、六水合氯化镍、或六水合氯化铁中的任意一种。

5.根据权利要求1所述的过渡金属/氮掺杂碳纤维电催化剂的制备方法，其特征在于：所述的在惰性气氛中碳热还原是在N2或Ar环境下，以2~10oC/min的升温速率升温至700-

1000oC，烧结1 3h。

~
