专利号: 2020104365594
申请人: 金陵科技学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

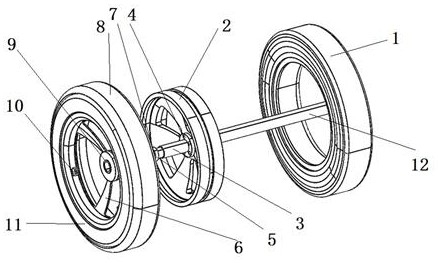

1.一种接地面积可调的双胎结构车轮,包括主轮实心胎(1)、主轮辋(2)、副传动轴(3)、锁紧小螺栓(4)、限位块(5)、副轮辋(6)、锁紧大螺栓(7)、副轮外胎(8)、单向轴承(9)、副轮充气内胎(10)、调气阀(11)和主传动轴(12),其特征在于,所述主传动轴(12)为实心圆柱刚体,一端接汽车的动力装置以输出动力,另一端为T型接头通过锁紧小螺栓(4)固连主轮辋(2),所述副传动轴(3)内装于主传动轴(12)内,所述主轮辋(2)的内圆上有与主轮实心胎(1)接合的圆形阵列孔供与主传动轴(12)和副传动轴(3)的T型接头连接,所述主轮辋(2)的外圈外沿一圈设计有凹槽,所述副传动轴(3)一端有T型接头,通过锁紧小螺栓(4)与主轮辋(2)固连,另一端有内置螺纹孔外侧用以安装单向轴承(9),所述单向轴承(9)外套在副传动轴(3)上,所述副轮辋(6)外套在单向轴承(9)上,所述副轮辋(6)的内圈上有调气阀(11),所述限位块(5)为窄型圆柱体,内有内置螺纹孔与所述副传动轴(3)一端内置螺纹孔大小吻合,所述锁紧大螺栓(7)旋转至限位块(5)和副传动轴(3)的内置螺纹孔,以限位副轮辋(6)的轴向移动,所述副轮充气内胎(10)置于副轮辋(6)外圈外围,内有孔与调气阀(11)相连,所述副轮外胎(8)包裹副轮充气内胎(10)且嵌在副轮辋(6)外圈外侧。

2.根据权利要求1所述的一种接地面积可调的双胎结构车轮,其特征在于,所述主轮辋(2)和副轮辋(6)内圈和外圈的连接部分设计为片叶瓣状。

3.根据权利要求1所述的一种接地面积可调的双胎结构车轮,其特征在于,所述副传动轴外侧端设计有台肩。

4.根据权利要求1所述的一种接地面积可调的双胎结构车轮,其特征在于,所述调气阀(11)设计不少于2个,按圆形阵列均匀分布。

5.根据权利要求1所述的一种接地面积可调的双胎结构车轮,其特征在于,所述副传动轴(3)通过连接线接与轮毂和电机链接。
