专利号: 2020104159991
申请人: 邵丽丹
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-04-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

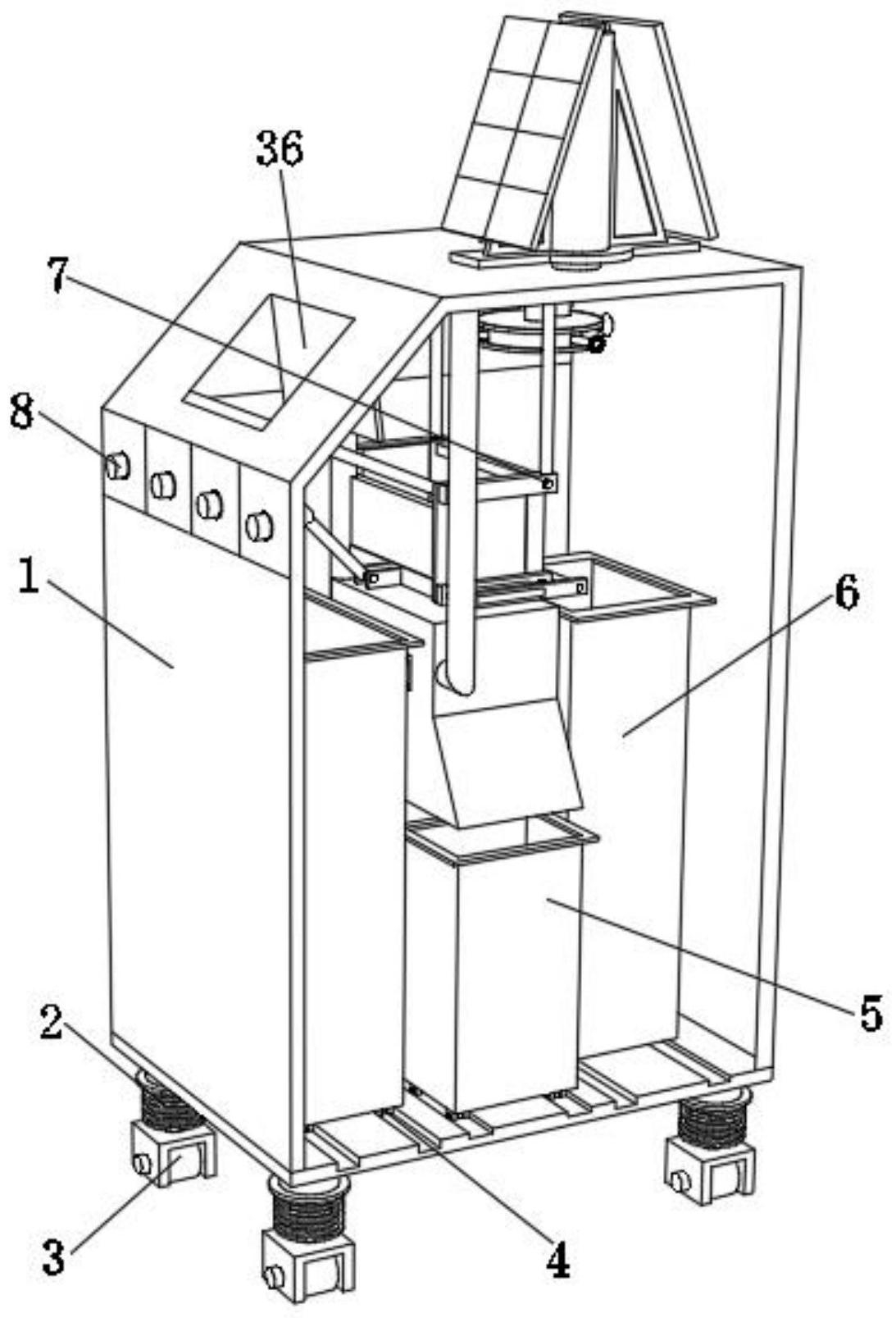

1.一种住宅社区用便于垃圾分类回收的智能垃圾桶,包括桶体(1),其特征在于,所述桶体(1)一侧外壁开设有垃圾入口(18),所述桶体(1)一侧内壁焊接有斜板(10),且斜板(10)顶部外壁设置于垃圾入口(18)底部内壁,所述斜板(10)底部外壁焊接有上矩形框架(28),所述上矩形框架(28)顶部一侧外壁焊接有两个支撑柱(33),且两个支撑柱(33)顶部外壁焊接于桶体(1)顶部内壁,所述上矩形框架(28)两侧内壁通过转动轴(7)转动连接有四根折叠板(29),且四根所述折叠板(29)之间焊接有高强度纤维布(15),四根所述折叠板(29)底部外壁通过转动轴(7)转动连接有下矩形框架(32),所述下矩形框架(32)两侧内壁滑动连接有出料推板(30),所述下矩形框架(32)一侧内壁通过螺栓固定有第二电动推杆(31),且第二电动推杆(31)输出端焊接于出料推板(30)一侧内壁,所述桶体(1)一侧内壁焊接有第一支架(12),所述下矩形框架(32)一侧外壁焊接有第二支架(16),且第一支架(12)和第二支架(16)之间通过第一电动推杆(11)进行连接,所述桶体(1)底部内壁开设有六条滑槽(4),六条所述滑槽(4)内壁分别滑动连接有两个第一垃圾箱(5)和两个第二垃圾箱(6),且两个第一垃圾箱(5)设置于桶体(1)中部,两个第二垃圾箱(6)分别设置于桶体(1)底部两侧。

2.根据权利要求1所述的一种住宅社区用便于垃圾分类回收的智能垃圾桶,其特征在于,所述桶体(1)顶部外壁通过轴承转动连接有三角形转动架(17),所述三角形转动架(17)两侧外壁均通过螺栓固定有太阳能板(20)。

3.根据权利要求1所述的一种住宅社区用便于垃圾分类回收的智能垃圾桶,其特征在于,所述桶体(1)顶部内壁焊接有两根连接柱(9),两根所述连接柱(9)一侧外壁之间焊接有人字形粉碎箱(21),所述人字形粉碎箱(21)两侧内壁转动连接有三根粉碎轮(23),且三根粉碎轮(23)外壁之间啮合连接,所述人字形粉碎箱(21)一侧外壁通过螺栓固定有第一伺服电机(13),且伺服电机输出端通过联轴器接于粉碎轮(23)一侧外壁。

4.根据权利要求3所述的一种住宅社区用便于垃圾分类回收的智能垃圾桶,其特征在于,所述人字形粉碎箱(21)两侧内壁分别转动连接有左挡板(22)和右挡板(24),所述人字形粉碎箱(21)两侧外壁均通过螺栓固定有第二伺服电机(14),且两个第二伺服电机(14)输出端分别通过联轴器接于左护板和右护板一侧外壁。

5.根据权利要求1所述的一种住宅社区用便于垃圾分类回收的智能垃圾桶,其特征在于,所述桶体(1)顶部外壁通过螺栓固定有第三伺服电机(19),所述第三伺服电机(19)输出端焊接有盘形水箱(26),所述盘形水箱(26)顶部外壁设置有注液口(27),所述盘形水箱(26)侧壁焊接有四个柱形喷头(25),且四个柱形喷头(25)之间呈十字分布。

6.根据权利要求1所述的一种住宅社区用便于垃圾分类回收的智能垃圾桶,其特征在于,所述桶体(1)一侧外壁设置有四个垃圾分类按钮(8),所述桶体(1)一侧内壁通过螺栓固定有驱动马达(34),所述驱动马达(34)输出端通过转动杆(35)转动连接有密封板(36),且转动杆(35)远离驱动马达(34)的一端转动连接于桶体(1)一侧内壁。

7.根据权利要求6所述的一种住宅社区用便于垃圾分类回收的智能垃圾桶,其特征在于,所述桶体(1)底部外壁焊接有四个弹簧柱(2),四个所述弹簧柱(2)底部外壁均通过轴承转动连接有万向轮(3)。
