专利号: 2019112095043
申请人: 郑方利
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-05-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

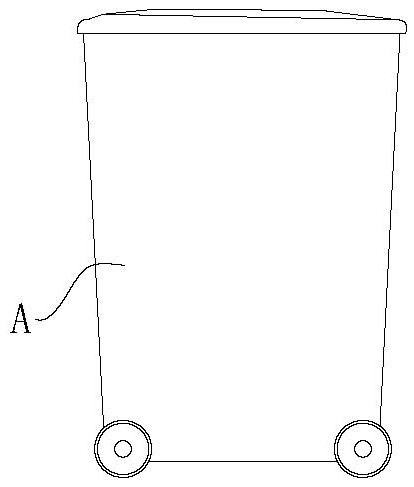

1.一种垃圾桶导入装置,其特征在于:包括垃圾桶导入装置,所述垃圾桶导入装置的出口与垃圾桶摆放装置的入口衔接,所述垃圾桶导入装置包括导入轨道,所述导入轨道水平布置且一端构成垃圾桶进入的入口,所述导入轨道的下方设置有推料杆,所述推料杆与水平驱动机构连接,所述水平驱动机构驱动推料杆水平方向往复移动且使得垃圾桶沿着导入轨道上移动,并且使得垃圾桶导入垃圾桶摆放装置的入口内;

所述推料杆的杆端设置有推料滚轮,所述推料滚轮的轮芯水平且轮缘与垃圾桶外壁抵靠;

所述推料杆设置在推料横轴上,所述推料横轴的两端设置在驱动链上,所述驱动链的长度方向水平,所述推料横轴水平且与驱动链的长度方向垂直,所述推料杆沿着推料横轴的长度方向布置;

所述推料横轴的两端分别与扭簧的一端连接,所述扭簧的另一端与驱动链的轴承座连接,所述推料横轴的一端设置有棘轮,所述棘轮的内圈设置有棘齿,所述轴承座上设置有棘爪,所述棘爪与棘轮的内圈棘齿配合;

所述棘齿沿着棘轮的内圈设置有半圈;

所述驱动链的下方设置有限位轨道,所述限位轨道等距间隔设置有多个,所述推料滚轮的轮缘与限位轨道的上板面抵靠;

所述导入轨道包括第一水平段、倾斜段及第二水平段,所述第一水平段、倾斜段及第二水平段顺序连接,所述推料杆的推料滚轮处在第一水平段的下方位置,所述推料杆的推料滚轮伸出倾斜段的上方位置,所述推料杆的上端伸出第二水平段的上方位置;

所述导入轨道为板状且设置有开口,所述开口沿着导入轨道的长度方向布置,所述开口内铰接设置有导板,所述导板的铰接轴水平且与导入轨道的长度方向垂直,当所述垃圾桶沿着导入轨道滚动时,所述导板绕铰接轴呈现两种状态,其一为:所述导板的进料端上板面与导入轨道的上支撑面平齐;其二为:所述垃圾桶沿着导板上移动,且使得导板的导出端为低端,所述导板的进料端高于导入轨道的上支撑面;所述导板的铰接轴设置在靠近导板的进料端位置;所述导板的进料端下方位置设置有挡料滚轮,所述挡料滚轮的一侧与垃圾桶的外壁抵靠。

2.根据权利要求1所述的垃圾桶导入装置,其特征在于:所述导入轨道的两侧设置有扶持架,所述扶持架沿着导入轨道的长度方向布置,所述扶持架相对侧设置有扶持滚珠,所述扶持滚珠沿着扶持架的延伸方向间隔布置多个。

3.一种社区垃圾桶处理系统,其特征在于:所述社区垃圾桶处理系统包括权利要求1或

2所述的垃圾桶导入装置。
