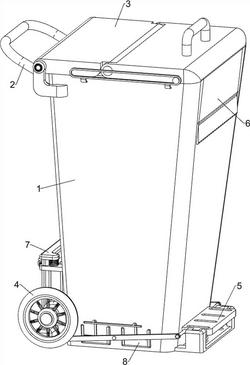

1.一种住宅小区用脚踏式开启的垃圾桶,其特征在于,包括:桶体(1),其一侧上部连接有扶手架(2);
盖板机构(3),桶体(1)上安装有盖板机构(3);
移动机构(4),桶体(1)上安装有移动机构(4);
触发机构(5),桶体(1)上安装有触发机构(5);
盖板机构(3)包括:
第一固定架(31),桶体(1)另两侧的上部均连接有第一固定架(31),第一固定架(31)之间转动式连接有第一盖板(33),第一盖板(33)与第一固定架(31)之间连接有第一涡卷弹簧(32);
第二盖板(34),第一盖板(33)上转动式连接有第二盖板(34),第二盖板(34)上连接有拉手(35);
导向架(37),桶体(1)上靠近第一固定架(31)的一侧连接有导向架(37),导向架(37)内滑动式连接有凸杆(36),凸杆(36)与第二盖板(34)固定连接;
触发机构(5)包括:
底托架(51),桶体(1)另外一侧下部连接有底托架(51),底托架(51)上滑动式连接有踏板(53),踏板(53)与底托架(51)之间连接有支撑弹簧(52);
第一连接杆(54),踏板(53)两侧均连接有第一连接杆(54);
中心轴(56),桶体(1)另两侧的下部均转动式连接有中心轴(56),中心轴(56)上连接有开槽连杆(55),开槽连杆(55)与第一连接杆(54)转动式连接;
导向套(59),桶体(1)一侧下部连接有导向套(59),导向套(59)内滑动式连接有顶板(58),顶板(58)与第一盖板(33)接触配合;
第二连接杆(57),顶板(58)下部连接有第二连接杆(57),第二连接杆(57)与开槽连杆(55)滑动式连接;
还包括联动机构(6),联动机构(6)包括:
侧板(61),桶体(1)两侧的内壁上部均连接有侧板(61);
活动开合板(63),桶体(1)另外一侧上部开有开口,桶体(1)另外一侧上部转动式连接有活动开合板(63),活动开合板(63)与开口配合,活动开合板(63)与侧板(61)配合;
第二涡卷弹簧(62),活动开合板(63)与桶体(1)之间连接有第二涡卷弹簧(62);
齿块(64),活动开合板(63)内侧面连接有两个齿块(64);
连接块(66),顶板(58)一侧上部连接有连接块(66),连接块(66)与桶体(1)滑动式连接;
齿条架(65),连接块(66)上连接有齿条架(65),齿条架(65)与齿块(64)啮合。
2.根据权利要求1所述的一种住宅小区用脚踏式开启的垃圾桶,其特征在于,移动机构(4)包括:安装座(41),桶体(1)一侧下部连接有两个安装座(41),安装座(41)上转动式连接有连接轴(42),连接轴(42)上连接有轮轴(43),轮轴(43)上连接有多个弹簧杆(44),多个弹簧杆(44)之间连接有橡胶轮(45)。
3.根据权利要求1所述的一种住宅小区用脚踏式开启的垃圾桶,其特征在于,还包括稳定放置机构(7),稳定放置机构(7)包括:第二固定架(71),桶体(1)上靠近安装座(41)的一侧连接有第二固定架(71),第二固定架(71)上滑动式连接有两个支撑架(74),两个支撑架(74)之间连接有连接板(73),连接板(73)与第二固定架(71)之间连接有第一复位弹簧(72);
限位块(75),第二固定架(71)一侧连接有两个限位块(75),两个限位块(75)之间滑动式连接有卡销架(77),卡销架(77)与第二固定架(71)滑动式连接,卡销架(77)与支撑架(74)配合;
第二复位弹簧(76),卡销架(77)与限位块(75)之间连接有第二复位弹簧(76);
拉杆(78),卡销架(77)上连接有拉杆(78)。
4.根据权利要求3所述的一种住宅小区用脚踏式开启的垃圾桶,其特征在于,还包括污水排出机构(8),污水排出机构(8)包括:导流块(81),桶体(1)上靠近其中一个中心轴(56)的两侧均开有多个排水孔,桶体(1)内壁下部连接有导流块(81);
导轨板(82),桶体(1)上靠近其中一个中心轴(56)的两侧均连接有导轨板(82),导轨板(82)内滑动式连接有滑动挡板(83),滑动挡板(83)与排水孔配合;
手拉架(84),滑动挡板(83)之间连接有手拉架(84)。
5.根据权利要求4所述的一种住宅小区用脚踏式开启的垃圾桶,其特征在于,桶体(1)的形状为上大下小。
