1.一种纳米CoFe2O4负载氮掺杂多孔碳的氧还原催化剂，其特征在于： 包括以下原料及组分，壳聚糖、羧基化聚苯乙烯微球、CoFe2O4多孔纳米线，质量比为10:3‑6:20‑45；

所述纳米CoFe2O4负载氮掺杂多孔碳的氧还原催化剂制备方法包括以下步骤：（1）向水热反应釜中加入蒸 馏水和乙二醇混合溶剂、氯化铁、氯化钴、乌洛托品和葡萄糖，置于反应釜加热箱中加热至150‑180 ℃，反应10‑18 h，离心分离、洗涤固体前驱体产物并干燥，置于马弗炉中，升温速率为2‑5 ℃/min，升温至300‑350 ℃，保温处理1‑2 h，再升温至500‑550 ℃，保温煅烧2‑4 h，制备得到CoFe2O4多孔纳米线；

（2）向反应瓶A中通入氮气，加入乙醇溶剂、苯乙烯和丙烯酸并搅拌均匀，向反应瓶B中通入氮气，加入乙醇溶剂，质量比为10:2‑2.5:0.6‑1:0.25‑0.4的苯乙烯，稳定剂聚乙烯吡咯烷酮、表面活性剂曲拉通X‑100和引发剂偶氮二异戊腈，加热至50‑70 ℃，反应1‑1.5 h，向反应瓶B中缓慢滴加反应瓶A的溶液，控制溶液总质量分数为10‑30%，反应20‑30 h，除去溶剂、洗涤并干燥，制备得到羧基化聚苯乙烯微球；

（3）向质量分数为2‑4%的醋酸溶液中加入壳聚糖、羧基化聚苯乙烯微球和CoFe2O4多孔纳米线，匀速搅拌10‑20 h，然后静置陈化72‑96 h，固体混合产物洗涤至中性，置于气氛电阻炉中，升温速率为3‑10 ℃/min，在氩气氛围中升温至820‑880 ℃，保温煅烧2‑3 h，制备得到纳米CoFe2O4负载氮掺杂多孔碳的氧还原催化剂。

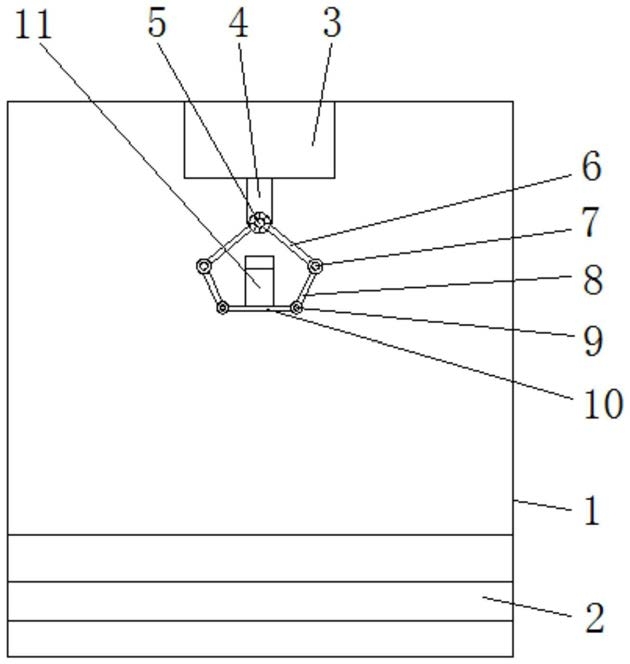

2.根据权利要求1所述的一种纳米CoFe2O4负载氮掺杂多孔碳的氧还原催化剂，其特征在于：所述反应釜加热箱包括加热装置、反应釜加热箱内部上方固定连接有旋转器、旋转器与旋转轴活动连接，旋转轴活动连接有调节球，调节球与调节轴活动连接，调节轴与连接器活动连接，连接器活动连接有限位杆，限位杆与连接球活动连接，连接球活动连接有支撑杆，支撑杆上方设置有水热反应釜。

3.根据权利要求2所述的一种纳米CoFe2O4负载氮掺杂多孔碳的氧还原催化剂，其特征在于：所述氯化铁、氯化钴、乌洛托品和葡萄糖的质量比为1:2:1‑1.5:15‑30。

4.根据权利要求2所述的一种纳米CoFe2O4负载氮掺杂多孔碳的氧还原催化剂，其特征在于：所述反应瓶A中的苯乙烯和丙烯酸的质量比为10‑15:1，反应瓶A的苯乙烯和反应瓶B的苯乙烯的质量比为1:1‑1.5。
