1.一种驻极纳米纤维高效过滤材料，其特征在于，所述高效过滤材料是由纺丝液经静电纺丝制备而成，其中，所述纺丝液包括如下重量份的组分：聚合物0‑30份；线形可极化聚合物1‑30份；以及溶剂40‑99份；其中，所述线形可极化聚合物为具有电子给体‑π共轭体系‑电子受体的偶极子结构侧基的线形可极化聚合物；所述聚合物含量不为零；所述线形可极化聚合物为线形可极化聚酯、线形可极化聚苯乙烯、线形可极化聚三唑、线形可极化聚氨酯或线形可极化聚甲基丙烯酸甲酯；所述线形可极化聚合物的电子给体选自含有氧原子、氮原子或硫原子的具有孤对电子的原子或基团；所述线形可极化聚合物的电子受体选自具有拉电子倾向的原子或基团；所述π共轭体系选自偶氮苯体系、共轭烃体系或噻吩体系，所述驻极纳米纤维高效过滤材料采用如下制备方法制备获得：步骤：S1：制备纺丝液，按照重量百分比分别称取聚合物、线形可极化聚合物和溶剂；将所述聚合物与所述线形可极化聚合物在20‑80℃下搅拌溶解于所述溶剂中，形成均匀的纺丝液；S2：进行静电纺丝以获得驻极纳米纤维高效过滤材料，利用静电纺丝方法将步骤S1中的所述纺丝液负载于支撑材料上制备驻极纳米纤维高效过滤材料。

2.根据权利要求1所述的驻极纳米纤维高效过滤材料，其特征在于，所述电子给体选自羟基、烷氧基、胺基或巯基中的一种；所述电子受体选自硝基、醛基、氰基、磺酸基、羧基、酰基、三氟甲基、三氯甲基或三溴甲基中的一种；所述π共轭体系为偶氮苯体系。

3.根据权利要求1所述的驻极纳米纤维高效过滤材料，其特征在于，所述聚合物选自以下成分中的一种或几种：聚丙烯腈、聚酰胺、聚氨酯、聚碳酸酯、聚醚砜、聚苯醚、聚酰亚胺、聚氯乙烯、聚偏氟乙烯、聚对苯二甲酸乙二醇酯、聚对苯二甲酸丁二醇酯、聚苯乙烯、聚甲基丙烯酸甲酯、聚乙烯醇、壳聚糖或其改性聚合物。

4.根据权利要求1所述的驻极纳米纤维高效过滤材料，其特征在于，所述溶剂选自以下成分中的一种或几种：水、甲酸、乙酸、三氟乙酸、乙醇、N，N‑二甲基甲酰胺、N，N‑二甲基乙酰胺、二氯乙烷、氯仿、四氢呋喃、丙酮、甲苯、丁酮或异丙醇。

5.根据权利要求1至4任一项所述的驻极纳米纤维高效过滤材料，其特征在于，所述纺丝液包括如下重量份的组分：聚合物1‑20份；线形可极化聚合物1‑25份；以及溶剂55‑98份；

其中，所述线形可极化聚合物为具有电子给体‑π共轭体系‑电子受体的偶极子结构侧基的线形可极化聚酯、线形可极化聚三唑或线形可极化聚甲基丙烯酸酯；所述聚合物选自聚丙烯腈、热塑性聚酰亚胺、聚甲基丙烯酸甲酯、聚偏氟乙烯或聚苯乙烯中的一种或几种；所述溶剂选自N，N‑二甲基甲酰胺或N，N‑二甲基乙酰胺中的一种或两种。

6.一种驻极纳米纤维高效过滤材料的制备方法，其特征在于，所述制备方法用于制备权利要求1至5任一项所述的驻极纳米纤维高效过滤材料，所述制备方法至少包括如下步骤：S1：制备纺丝液，按照重量百分比分别称取聚合物、线形可极化聚合物和溶剂；将所述聚合物与所述线形可极化聚合物在20‑80℃下搅拌溶解于所述溶剂中，形成均匀的纺丝液；

S2：进行静电纺丝以获得驻极纳米纤维高效过滤材料，利用静电纺丝方法将步骤S1中的所述纺丝液负载于支撑材料上制备驻极纳米纤维高效过滤材料。

7.根据权利要求6所述的制备方法，其特征在于，所述支撑材料为纺粘、针刺或熔喷无纺布。

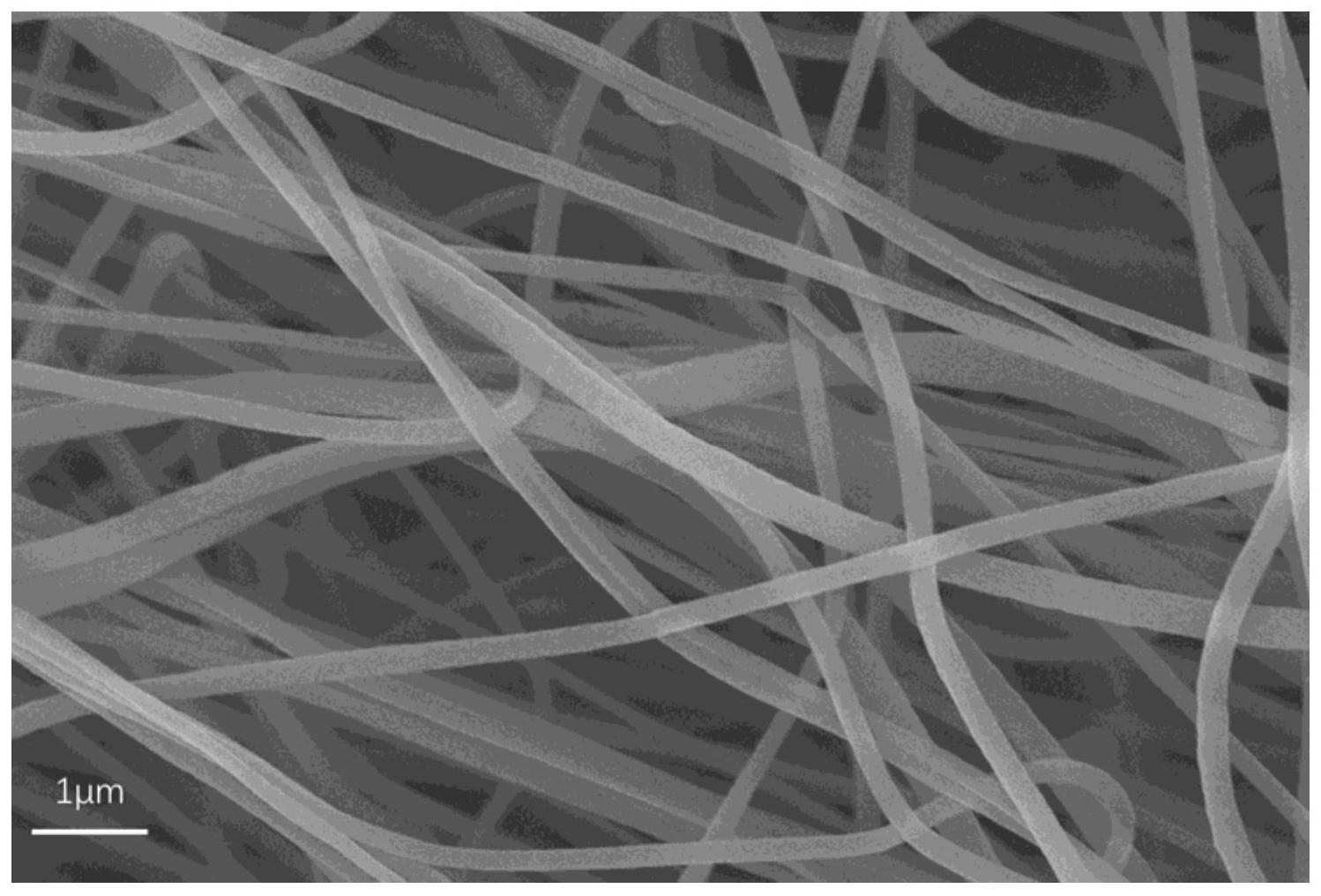

8.根据权利要求6所述的制备方法，其特征在于，所述步骤S2还包括：在接收电极板上铺附所述支撑材料；然后，在发射电极上施加电压，接收电极板接地或施加反向电压，通过调节正负电压压差、喷丝电极到接收电极间距以及环境温湿度，以制备负载不同形貌纳米纤维的驻极纳米纤维高效过滤材料。
