1.一种驻极纳米纤维过滤材料，其特征在于，所述过滤材料是由纺丝液经静电纺丝制备而成，其中，所述纺丝液包括如下重量份的组分：聚合物5‑30份；

噻吩类偶极分子1‑10份；以及

溶剂60‑94份；

其中，所述噻吩类偶极分子为具有电子给体‑π共轭体系‑电子受体的偶极子结构的化合物；

其中，所述π共轭体系为噻吩π共轭体系；

其中，所述电子给体选自羟基、烷氧基、胺基或巯基；所述电子受体选自硝基、醛基、氰基、磺酸基、羧基、酰基、三氟甲基、三氯甲基或三溴甲基。

2.根据权利要求1所述的驻极纳米纤维过滤材料，其特征在于，所述聚合物选自以下成分中的一种或几种：聚丙烯腈、聚酰胺、聚氨酯、聚碳酸酯、聚醚砜、聚苯醚、聚酰亚胺、聚氯乙烯、聚偏氟乙烯、聚对苯二甲酸乙二醇酯、聚对苯二甲酸丁二醇酯、聚苯乙烯、聚甲基丙烯酸甲酯、聚乙烯醇、壳聚糖或其改性聚合物。

3.根据权利要求1所述的驻极纳米纤维过滤材料，其特征在于，所述溶剂选自以下成分中的一种或几种：水、甲酸、乙酸、三氟乙酸、乙醇、N，N‑二甲基甲酰胺、N，N‑二甲基乙酰胺、二氯乙烷、氯仿、四氢呋喃、丙酮、甲苯、丁酮或异丙醇。

4.根据权利要求1至3任一项所述的驻极纳米纤维过滤材料，其特征在于，所述纺丝液包括如下重量份的组分：聚合物10‑20份；

噻吩类偶极分子1‑5份；以及

溶剂75‑89份；

其中，所述噻吩类偶极分子为具有电子给体‑π共轭体系‑电子受体的偶极子结构的噻吩基化合物，π共轭体系为噻吩π共轭体系；所述聚合物选自聚丙烯腈、热塑性聚酰亚胺、聚甲基丙烯酸甲酯、聚偏氟乙烯或聚苯乙烯中的一种或几种；所述溶剂选自N，N‑二甲基甲酰胺或N，N‑二甲基乙酰胺中的一种或两种。

5.一种驻极纳米纤维过滤材料的制备方法，其特征在于，所述制备方法用于制备权利要求1至4任一项所述的驻极纳米纤维过滤材料，所述制备方法至少包括如下步骤：S1：制备纺丝液，按照重量百分比分别称取聚合物、噻吩类偶极分子和溶剂；将所述噻吩类偶极分子在20‑80℃下搅拌溶解于所述溶剂中，然后加入所述聚合物，搅拌溶解，形成均匀的纺丝液；

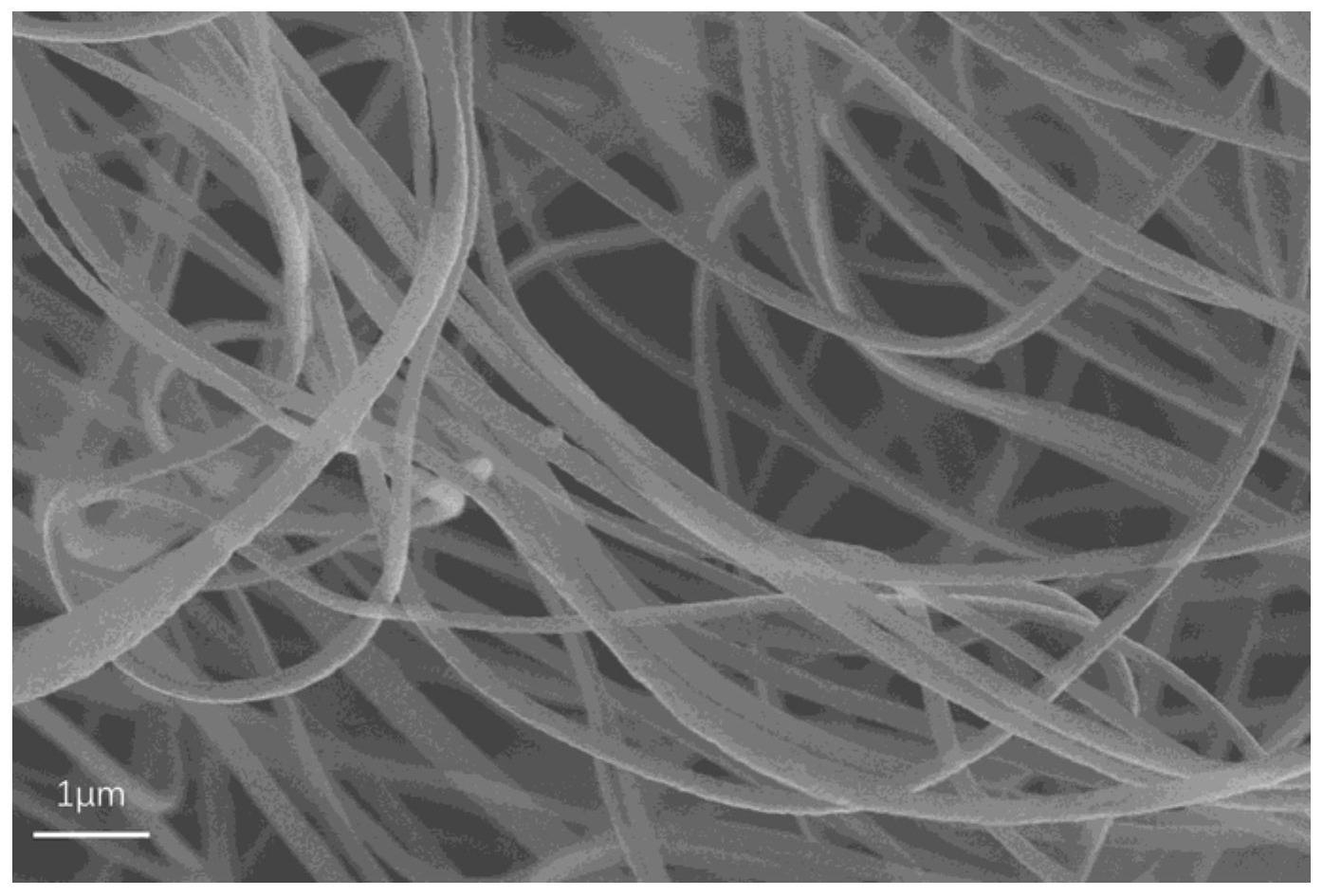

S2：进行静电纺丝以获得驻极纳米纤维过滤材料，利用静电纺丝方法将步骤S1中的所述纺丝液负载于支撑材料上制备驻极纳米纤维过滤材料。

6.根据权利要求5所述的制备方法，其特征在于，所述支撑材料为纺粘、针刺或熔喷无纺布。

7.根据权利要求5所述的制备方法，其特征在于，所述支撑材料为PP熔喷无纺布、PP纺粘无纺布或PET熔喷无纺布。

8.根据权利要求5所述的制备方法，其特征在于，所述步骤S2还包括：在接收电极板上铺附所述支撑材料；然后，在发射电极上施加电压，接收电极板接地或施加反向电压，通过调节正负电压压差、喷丝电极到接收电极间距以及环境温湿度，以制备负载不同形貌纳米纤维的驻极纳米纤维过滤材料。
