1.一种Pd/FeOOH@RGO皮克林乳液，其特征在于该皮克林乳液由下述方法制备得到：

（1）将氧化石墨超声分散于去离子水中，得到浓度为1～15 mg/mL的氧化石墨分散液；

在搅拌条件下，向所述氧化石墨分散液中加入氯化钯，并加入体积浓度为1.5～135 mL/L的五羰基铁的乙腈溶液，在密闭条件50～80 ℃反应1～3小时，反应完后过滤、洗涤、干燥，得到纳米羟基氧化铁/钯/石墨烯三元复合材料，记为Pd/FeOOH@RGO；其中，所述氧化石墨与氯化钯的质量比为5～1300:1，氧化石墨与五羰基铁的质量体积比为0.01～5 g:1 mL；

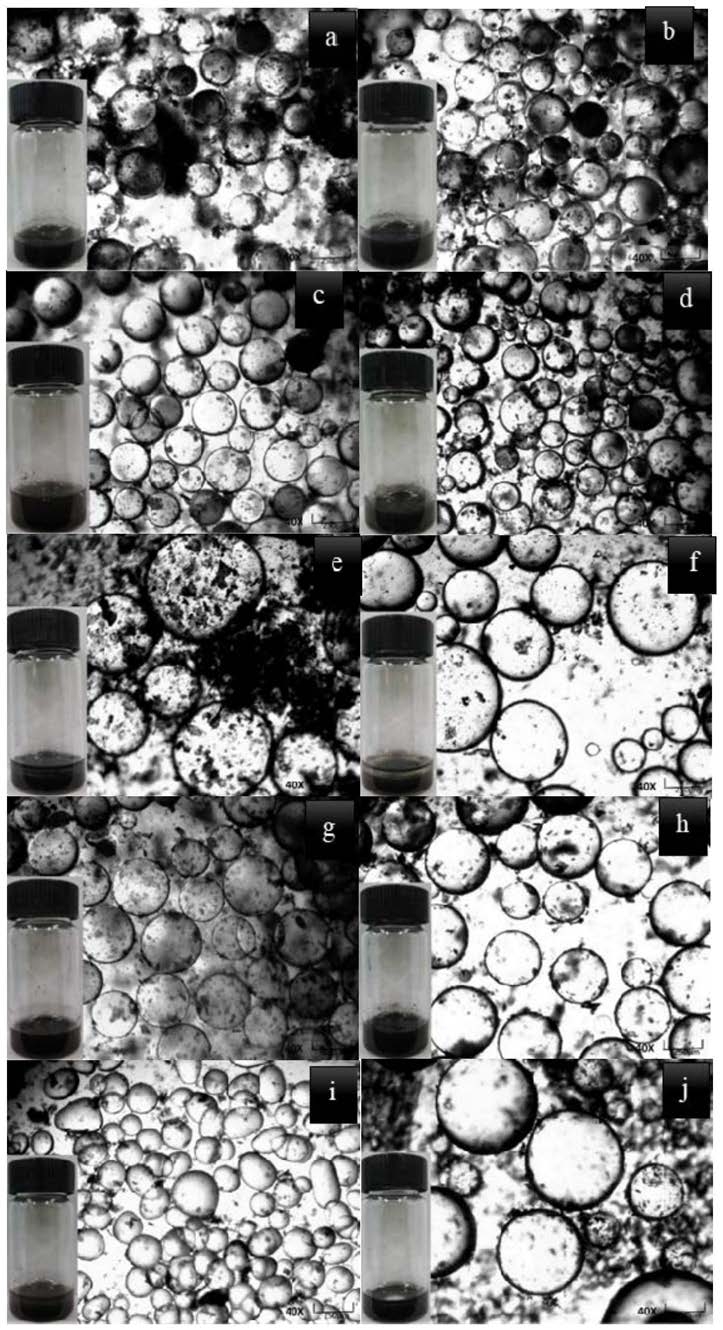

（2）将Pd/FeOOH@RGO超声分散于去离子水中，得到浓度为1～5 mg/mL的Pd/FeOOH@RGO分散液；在搅拌条件下，向Pd/FeOOH@RGO分散液中加入有机溶剂，用均质机震荡制得Pd/FeOOH@RGO皮克林乳液。

2.根据权利要求1所述的Pd/FeOOH@RGO皮克林乳液，其特征在于：步骤（1）中，所述的氧化石墨与氯化钯的质量比为50～300:1。

3.根据权利要求1或2所述的Pd/FeOOH@RGO皮克林乳液，其特征在于：步骤（1）中，所述的氧化石墨与五羰基铁的质量体积比为0.03～1 g:1 mL。

4.根据权利要求1所述的Pd/FeOOH@RGO皮克林乳液，其特征在于：步骤（2）中，所述的去离子水与有机溶剂的体积比为1:0.5～1.5。

5.根据权利要求1或4所述的Pd/FeOOH@RGO皮克林乳液，其特征在于：步骤（2）中，所述的有机溶剂为甲苯、二甲苯、环己烷、苯乙烯、正丁醇、异丁醇、正庚烷、正己烷、氯仿、氯化苄中任意一种。

6.权利要求1所述的Pd/FeOOH@RGO皮克林乳液在催化Suzuki碳碳偶联反应中的应用。

7.根据权利要求6所述的Pd/FeOOH@RGO皮克林乳液在催化Suzuki碳碳偶联反应中的应用，其特征在于：向Pd/FeOOH@RGO皮克林乳液中加入卤代芳烃、苯硼酸或对甲基苯硼酸、无水碳酸钾，在50～80 ℃下搅拌反应，反应结束后将反应液离心分液，有机相经无水硫酸镁干燥、减压浓缩、硅胶柱纯化，得到Suzuki碳碳偶联产物；水相过滤得Pd/FeOOH@RGO，重复使用。

8.根据权利要求7所述的Pd/FeOOH@RGO皮克林乳液在催化Suzuki碳碳偶联反应中的应用，其特征在于：所述的卤代芳烃为卤代苯、C1～C4烷氧基取代的卤代苯、C1～C6烷基取代的卤代苯、卤代萘、卤代噻吩中任意一种。

9.根据权利要求7所述的Pd/FeOOH@RGO皮克林乳液在催化Suzuki碳碳偶联反应中的应用，其特征在于：所述的Pd/FeOOH@RGO中金属钯的摩尔量为卤代芳烃摩尔量的0.01%～

0.5%。

10.根据权利要求7所述的Pd/FeOOH@RGO皮克林乳液在催化Suzuki碳碳偶联反应中的应用，其特征在于：所述卤代芳烃与苯硼酸或对甲基苯硼酸、无水碳酸钾的摩尔比为1:1.1～1.2:1.2～1.5。
