1.一种硫化Ni-Co-Al LDH电极复合材料的制备方法，其特征在于，所述制备方法包括以下步骤：(1)将0.0745g泡沫镍置于溶解有NiCl2·6H2O、AlCl3·6H2O、KNO3以及CoCl2·6H2O的水中，用电化学工作站三电极体系对泡沫镍进行恒电位沉积；其中，NiCl2·6H2O的用量为

0.2377g、AlCl3·6H2O的用量为0.2145g、CoCl2·6H2O的用量为0.4760g、KNO3的用量为

0.7583g；

(2)将沉积后的泡沫镍加入含有0.09g的硫代乙酰胺的水溶液中进行加热反应；

其中，步骤(1)中水的用量为50mL，步骤(2)中水的用量为30mL。

2.根据权利要求1所述的制备方法，其中，恒电位沉积的条件包括：沉积电位为-1.0～-

0.6V；和/或，沉积时间为60-200s。

3.根据权利要求1所述的制备方法，其中，步骤(2)中加热反应的条件包括：温度为100-

140℃，时间为3-5h。

4.根据权利要求1-3任一项所述的制备方法，其中，还包括在泡沫镍进行恒电位沉积前，对泡沫镍进行以下预处理的步骤：用2-4mol/L的HCl对泡沫镍进行超声清洗8-15min，再用去离子水、无水乙醇分3次各交替清洗10-20min。

5.根据权利要求1-3任一项所述的制备方法，其中，还包括在进行步骤(2)之前对沉积后的泡沫镍用水清洗并于50-70℃真空干燥的步骤。

6.根据权利要求1-3任一项所述的制备方法，其中，三电极体系中泡沫镍作为工作电极，甘汞电极作为参比电极，Pt电极作对电极。

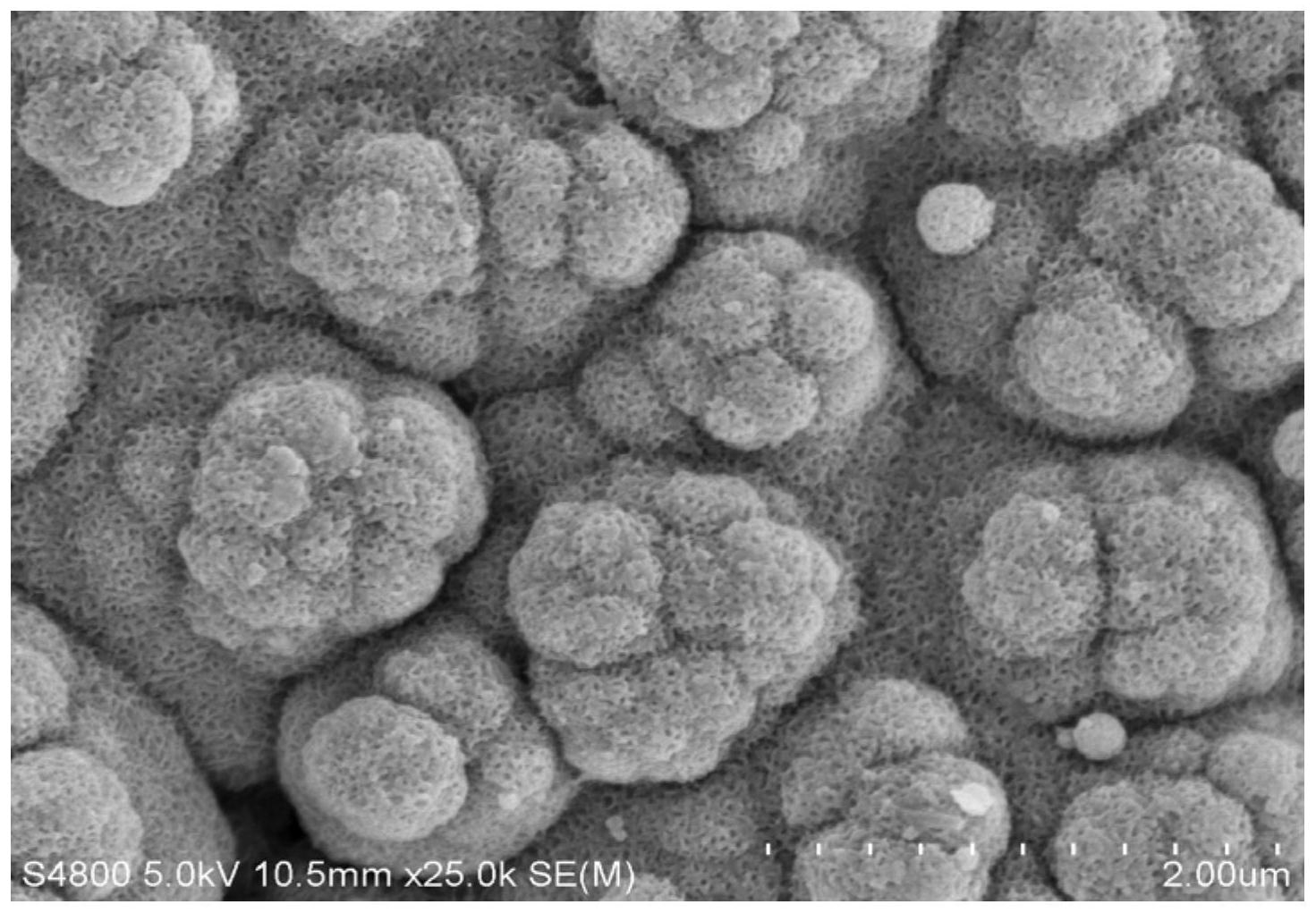

7.根据权利要求1-6任一项所述的制备方法制备得到的硫化Ni-Co-Al LDH电极复合材料。
