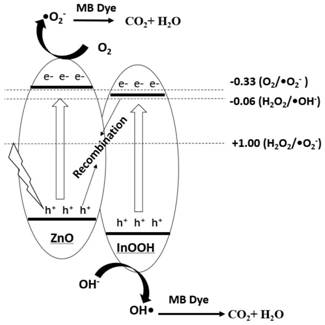

1.一种ZnO/InOOH异质Z型光催化材料，其特征在于，ZnO能带边缘：ECB＝-0.31eV,EVB＝+

2.89eV，InOOH能带边缘：ECB＝-0.29eV,EVB＝+3.21eV，二者匹配形成Z型ZnO/InOOH光催化体系。

2.根据权利要求1所述ZnO/InOOH异质Z型光催化材料，其特征在于，所述ZnO对应XRD标准卡中的PDF#36-1451和PDF#21-1486两种形式，InOOH对应PDF#71-2283。

3.根据权利要求1所述ZnO/InOOH异质Z型光催化材料，其特征在于，所述ZnO与InOOH的摩尔比为1:(1～5)。

4.根据权利要求1所述ZnO/InOOH异质Z型光催化材料，其特征在于，所述ZnO呈现圆柱状，InOOH呈现立方块状。

5.一种ZnO/InOOH异质Z型光催化材料的制备方法，其特征在于，包括如下步骤：

1)将锌盐和铟盐溶解于水中得到混合盐溶液；

2)在搅拌条件下，将沉淀剂溶液滴入所述混合盐溶液中反应至pH值为9～9.5得到反应体系混合溶液；

3)将所述反应体系混合溶液转移至高压反应釜进行水热反应；

4)将水热反应产物冷却到室温，离心、洗涤并干燥，得到ZnO/InOOH异质Z型光催化材料。

6.根据权利要求4所述ZnO/InOOH异质Z型光催化材料及其制备方法，其特征在于，所述步骤1)中，锌盐为ZnCl2，铟盐为InCl3，以去离子水为溶液，在室温下磁力搅拌配置得到混合盐溶液。

7.根据权利要求4或5所述ZnO/InOOH异质Z型光催化材料及其制备方法，其特征在于，所述锌盐和铟盐的摩尔比为1：2。

8.根据权利要求4所述ZnO/InOOH异质Z型光催化材料及其制备方法，其特征在于，所述步骤2)中，以氨水作为沉淀剂溶液。

9.根据权利要求4所述ZnO/InOOH异质Z型光催化材料及其制备方法，其特征在于，所述步骤3)中，水热反应温度为300℃，反应时间为24h，所述步骤4)中，干燥温度为80℃，干燥时间为10h。

10.根据权利要求4所述ZnO/InOOH异质Z型光催化材料及其制备方法，其特征在于，所述步骤4)中，离心速度为8000rpm，离心时间为8min，并采用去离子水和乙醇洗涤。
