1.双Z型单异质结CuO/WO3/CdS光催化剂，其特征在于，所述双Z型单异质结CuO/WO3/CdS光催化剂，是采用等电点法，将CuO、WO3和CdS，无需特殊加入任何导电通道，直接发生两两接触反应制得的光催化剂。

2.根据权利要求1所述的双Z型单异质结CuO/WO3/CdS光催化剂，其特征在于，按质量比，CuO:WO3:CdS＝1.0～1.5:6.5～7.5:1.0。

3.双Z型单异质结CuO/WO3/CdS光催化剂的制备方法，其特征在于，包括如下步骤：

1)将CuO和CdS混合，加水搅拌30～40min后，超声分散10～20min；调节混合液的pH为

7.0～8.0后，继续搅拌30～40min，离心，所得沉淀干燥后，于300～350℃煅烧2.0～3.0h，得CuO/CdS复合物；

2)将CuO/CdS复合物和WO3混合，加水搅拌30～40min后，超声分散10～20min，调节混合液的pH为3～4后，继续搅拌30～40min，离心，所得沉淀干燥后，于300～350℃煅烧2.0～

3.0h，研磨，得双Z型单异质结CuO/WO3/CdS光催化剂。

4.根据权利要求3所述的制备方法，其特征在于，所述CuO的制备方法，包括如下步骤：将三水硝酸铜水溶液加入到氢氧化钠水溶液中，所得混合溶液磁力搅拌30～40min至溶液清澈透明，然后于750W下微波处理10～20min，所得沉淀用乙醇和去离子水清洗，室温干燥，研磨，得CuO纳米颗粒。

5.根据权利要求3所述的制备方法，其特征在于，所述WO3的制备方法，包括如下步骤：将二水钨酸钠溶解于去离子水中，加入过量硝酸，得到钨酸沉淀，用去离子水清洗，所得沉淀干燥后，于300～350℃下煅烧2.0～3.0h，研磨，得WO3纳米颗粒。

6.根据权利要求3所述的制备方法，其特征在于，所述的CdS的制备方法，包括如下步骤：将二点五水氯化镉溶解于蒸馏水中，在搅拌的条件下加入九水硫化钠，继续搅拌30～

40min后，将混合液装入到聚四氟乙烯的衬套内，转移到不锈钢反应釜中，于100～110℃下反应4.0～5.0h，冷却，过滤，沉淀用蒸馏水和无水乙醇洗涤，所得产物干燥后，于500～550℃下煅烧3.0～4.0h，冷却，研磨，得CdS纳米颗粒。

7.权利要求1所述的双Z型单异质结CuO/WO3/CdS光催化剂在太阳光下降解有机染料中的应用。

8.根据权利要求7所述的应用，其特征在于：方法如下：于含有有机染料的溶液中，加入权利要求1所述的双Z型单异质结CuO/WO3/CdS光催化剂，于太阳光下照射4.0～5.0h。

9.权利要求1所述的双Z型单异质结CuO/WO3/CdS光催化剂在光催化制氢中的应用。

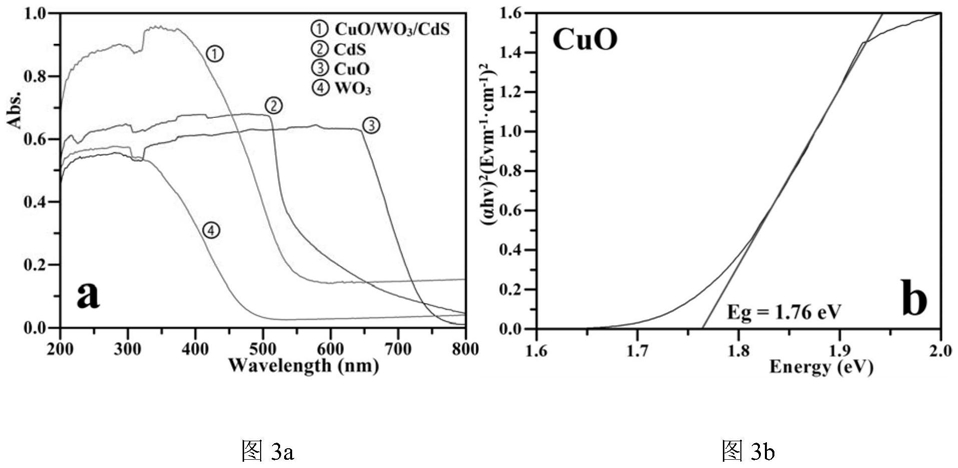

10.根据权利要求9所述的应用，其特征在于，方法如下：于含有有机染料的水溶液中，加入权利要求1所述的双Z型单异质结CuO/WO3/CdS光催化剂，于太阳光下照射4.0～5.0h。
