专利号: 2020100198465
申请人: 沈阳建筑大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

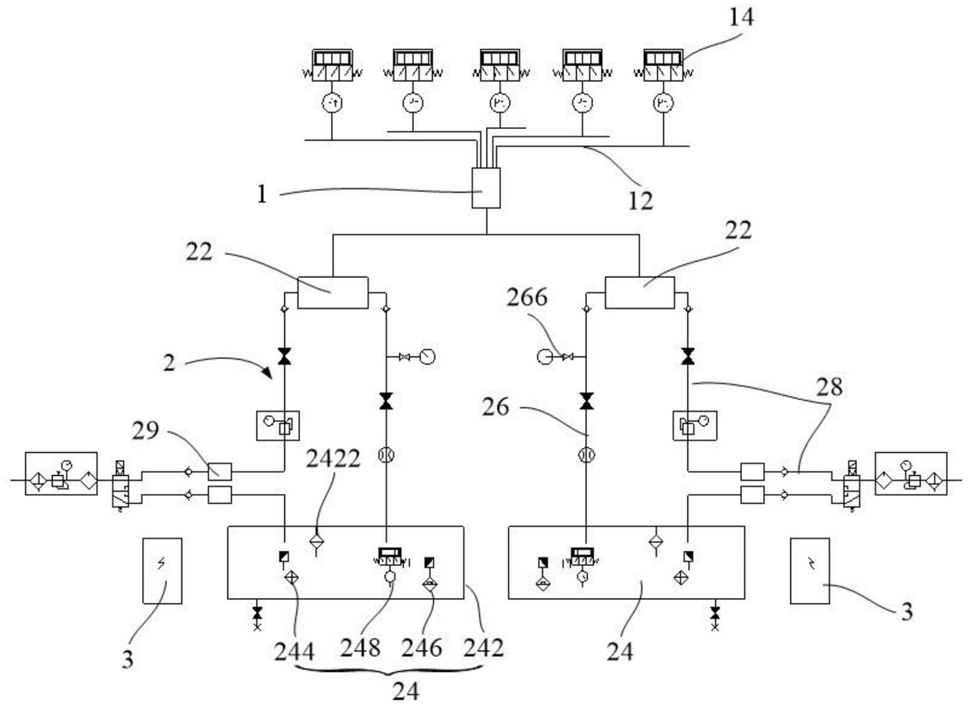

1.一种油气润滑装置,其特征在于,包括:

油气分配器,所述油气分配器具有多个输出通道;

多个油气输送装置,均与所述油气分配器连通,用于向所述油气分配器内输送油气,且多个所述油气输送装置能够输送至少两个温度范围的油气;

控制器,与所述油气分配器和多个所述油气输送装置连接,用于控制所述油气分配器以及多个所述油气输送装置的工作,以调节多个所述油气输送装置的工作状态及多个所述油气输送装置输送的油气温度,以及调节所述油气分配器的工作状态及输出的油气温度;

其中,每一所述油气输送装置均包括油箱和气路组件,所述油箱内设置有与所述控制器连接的第一调温装置,所述第一调温装置用于升高或降低所述油箱内的油的温度,所述气路组件上设置有与所述控制器连接的第二调温装置。

2.根据权利要求1所述的油气润滑装置,其特征在于,每一所述油气输送装置均还包括:油气混合装置;

油箱组件,所述油箱组件包括所述油箱以及设置在所述油箱内的气动注油泵、所述第一调温装置、液位计和第一温度变送器,所述第一温度变送器用于检测所述油箱内的油温并将所述油箱内的油温以电信号的方式反馈至所述控制器,所述油箱上方设有注油口;

油路管道,所述油路管道连接在所述气动注油泵的出口和所述油气混合装置的入口之间,所述油路管道上设置有第一调压阀、节流阀和流量计中的一个或多个;

所述气路组件,所述气路组件包括依次串联连通的分水过滤器和过滤减压阀,所述分水过滤器的入口与进气气源连接,所述过滤减压阀的出口与两条气流支路连通,所述两条气流支路中的第一气流支路依次经过第二调压阀和调速阀与所述油气混合装置的入口连接,所述两条气流支路中的第二气流支路与所述气动注油泵的进气口连通,其中,所述两条气流支路上各设置有一所述第二调温装置或所述过滤减压阀的出口处设置有第二调温装置;

其中,所述控制器与每个所述油气输送装置的气动注油泵、第一调温装置、液位计和第一温度变送器、第一调压阀、节流阀、流量计均相连接。

3.根据权利要求2所述的油气润滑装置,其特征在于,所述油箱组件还包括:滤油器,设置在所述油箱内;

油压表,设置在所述油箱内,与所述控制器连接,用于检测所述油箱内的油压,并将检测结果反馈至所述控制器。

4.根据权利要求2所述的油气润滑装置,其特征在于,

所述过滤减压阀的出口处设置有与所述控制器连接的二位三通电磁阀,所述二位三通电磁阀具有两个出口,所述二位三通电磁阀的两个出口与所述两条气流支路一一对应连通,且所述二位三通电磁阀的两个出口均能够在所述控制器的作用下与所述二位三通电磁阀的入口连接或导通,或所述过滤减压阀的出口处设置有与所述控制器连接的安全阀,所述安全阀的出口与所述两条气流支路连通;和/或多个所述油气输送装置包括至少一个高温油气输送装置和至少一个低温油气输送装置,所述高温油气输送装置供给的油气温度范围大于所述低温油气输送装置供给的油气温度范围;和/或至少两个温度范围包括第一温度范围和第二温度范围,所述第一温度范围大于等于75℃小于等于200℃,所述第二温度范围大于等于零下50℃小于等于50℃。

5.根据权利要求2所述的油气润滑装置,其特征在于,

所述控制器上设置有显示面板,所述显示面板用于显示所述油气分配器的工作状态及工作参数,及多个所述油气输送装置的工作状态及工作参数;和/或所述输出通道的数量为4到8个;和/或

每一所述输出通道上还设置有第二温度变送器,所述第二温度变送器用于检测其对应的输出通道内的油温,并将检测的油温以电信号的方式反馈至控制器;和/或所述油路管道上还设置有压力表,所述压力表用于检测所述油路管道内的压力,所述控制器还与所述压力表连接;和/或所述油气润滑装置还包括与所述控制器连接的报警装置,所述报警装置用于在所述油气润滑装置出现异常时报警;和/或所述油气分配器与所述控制器连接,能够在所述控制器的作用下按等量将油气平均分配至多个所述输出通道,或按比例将油气分配至多个所述输出通道。

6.根据权利要求1至5中任一项所述的油气润滑装置,其特征在于,所述控制器包括:多个支路控制器,与多个所述油气输送装置一一对应连接,所述支路控制器与其对应支路上油气输送装置连接,并控制其对应支路上油气输送装置的工作;

总控制器,与所述多个支路控制器以及所述油气分配器连接,用于控制所述多个支路控制器以及所述油气分配器的工作。

7.根据权利要求1至5中任一项所述的油气润滑装置,其特征在于,所述控制器能够根据所需油气的温度控制不同温度范围的油气输送装置来为所述油气混合装置输送油气,并同时控制对应油气输送装置的第一调温装置和第二调温装置来对油气温度进行调节;

其中,多个所述油气输送装置能够在所述控制器的作用下单独向所述油气混合装置输送油气,或者至少两个油气输送装置能够在所述控制器的作用下一起向所述油气混合装置输送油气。

8.一种油气润滑的电主轴组件,其特征在于,包括:

电主轴装置,所述电主轴装置包括电主轴和安装所述电主轴的多个轴承;

如权利要求1至7中任一项所述的油气润滑装置,所述油气润滑装置能够对所述电主轴装置进行润滑。

9.根据权利要求8所述的油气润滑的电主轴组件,其特征在于,

所述电主轴为陶瓷主轴或钢主轴,所述多个轴承均为陶瓷轴承。

10.一种油气润滑的电主轴组件的控制方法,用于如权利要求8或9所述的油气润滑的电主轴组件,其特征在于,该方法包括:获取电主轴工作环境的温度;

根据所述电主轴工作环境的温度判断当前供给的油气润滑油的温度是否与所述电主轴工作环境的温度相适配;

在判断当前供给的油气润滑油的温度与所述电主轴工作环境的温度不适配时,确定与所述电主轴工作环境的温度相适配的油气输送装置,并将向所述油气分配器输送油气润滑油的油气输送装置切换成所述适配的油气输送装置,并控制所述适配的油气输送装置向所述油气分配器输送油气润滑油。
