专利号: 2015102652413
申请人: 台州市智诚工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2025-04-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

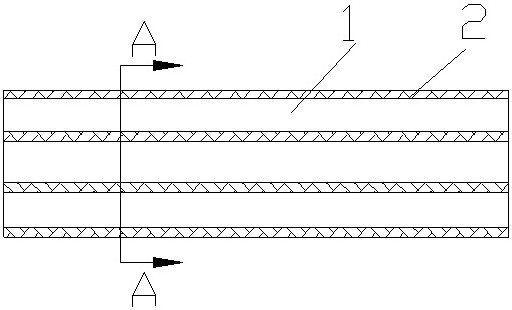

1.机床主轴润滑油系统,包括主轴轴体,其特征是所述主轴轴体的四周轴向设置有若干个油路渠道,每个所述油路渠道均为从主轴轴体表面向着主轴轴体轴向中心线凹陷开设而成,每个所述油路渠道的开口处设置有滤网,所述滤网与主轴轴体可拆卸安装,且与主轴轴体表面齐平,每个所述油路渠道中均设置有冷却管道,每个所述油路渠道中均充满流动的润滑油,每个所述冷却管道中充满流动的冷却液,所述润滑油经过冷却管道表面从对应的油路渠道的开口处流出;

每个所述冷却管道设置有连接到油路渠道或储油管道的若干个支撑杆,若干个所述支撑杆在冷却管道轴向方向均匀分布,若干个所述支撑杆在主轴轴体的圆周方向对称设置在冷却管道的两侧;

所述滤网的四周设置有固定安装支撑架,所述油路渠道的内壁设置有卡槽,所述安装支撑架卡接在卡槽中。

2.根据权利要求1所述的机床主轴润滑油系统,其特征是每个所述油路渠道位于主轴轴体内部的一端均设置有储油管,所述储油管与相应的油路渠道相互贯通,所述冷却管道分别位于储油管和相应油路渠道之间。

3.根据权利要求2所述的机床主轴润滑油系统,其特征是所述储油管道的圆周截面呈圆形,所述储油管道的直径大于油路渠道口径。

4.根据权利要求3所述的机床主轴润滑油系统,其特征是所述储油管道与润滑油供油系统连接,所述冷却管道与冷却液供液系统连接。
