专利号: 2020213944784
申请人: 邓土坤
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

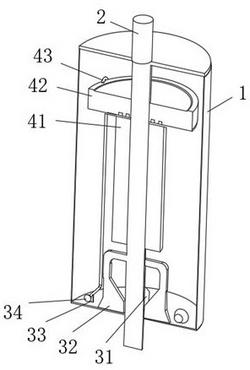

1.一种自主润滑的起动机,其特征在于:包括起动机外壳(1)、转子轴(2)、动力运输单元(3)和润滑单元(4);

动力运输单元(3):包含叶子板(31)、扇叶(32)、固定支架(33)和进油口(34),所述转子轴(2)的底部两侧分别通过连杆安装有扇叶(32),所述转子轴(2)的两端分别与所述起动机外壳(1)的两端转动连接,所述转子轴(2)位于起动机外壳(1)内部轴端的底部后侧固定安装有叶子板(31),所述起动机外壳(1)底部两侧分别通过固定支架(33)安装有进油口(34);

润滑单元(4):包含转子(41)、储油仓(42)、管道(43),所述转子(41)安装在转子轴(2)的中部且位于起动机外壳(1)内部,所述管道(43)一端与进油口(34)固定连接,所述管道(43)另一端与储油仓(42)相连,所述储油仓(42)固定在起动机外壳(1)内部顶侧,储油仓(42)的底部开设有与转子(41)对应的漏油孔。

2.根据权利要求1所述的一种自主润滑的起动机,其特征在于:还包括密封垫,所述起动机外壳(1)底部设置有密封垫,密封垫有圆形结构且直径等于起动机外壳(1)的内径。

3.根据权利要求1所述的一种自主润滑的起动机,其特征在于:所述进油口(34)为锥形结构,进油口(34)截面较小的一端与管道(43)的端部连接,两个进油口(34)的朝向相反。

4.根据权利要求1所述的一种自主润滑的起动机,其特征在于:所述储油仓(42)为环形结构,管道(43)与储油仓(42)的顶部连接,且转子轴(2)从环形结构的储油仓(42)中部穿过。

5.根据权利要求1所述的一种自主润滑的起动机,其特征在于:所述叶子板(31)与扇叶(32)位于同一水平位置。
