专利号: 2019223652506
申请人: 南京信大卫星应用研究院有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

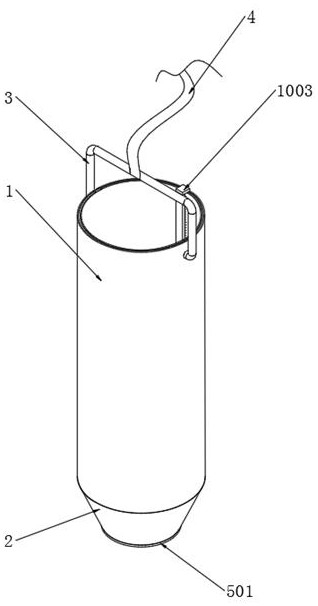

1.一种土地监测的观测井汲水装置,包括上筒体(1)和下筒体(2),其特征在于:所述上筒体(1)底面焊接有下筒体(2),所述上筒体(1)顶端安装有把手(3),所述把手(3)外侧中部固定套接有拉绳(4);

所述下筒体(2)底端内部安装有汲水组件(5),所述汲水组件(5)包括安装圈(501)、进水筒(502)、进水孔(503)、固定圈(504)、橡胶槽(505)、浮板(506)、橡胶圈(507)和橡胶柱(508);

所述下筒体(2)底面安装有安装圈(501),所述安装圈(501)顶面焊接有进水筒(502),所述进水筒(502)外侧和顶面均匀开设有进水孔(503),所述安装圈(501)顶面处于进水筒(502)内部通过螺钉安装有固定圈(504),所述固定圈(504)顶面开设有橡胶槽(505),所述进水筒(502)内部顶端活动安装有浮板(506),所述浮板(506)底面对应橡胶槽(505)处粘接有橡胶圈(507),所述进水筒(502)内部顶面均匀粘接有橡胶柱(508)。

2.根据权利要求1所述的一种土地监测的观测井汲水装置,其特征在于:所述橡胶圈(507)的直径与橡胶槽(505)的直径相等,所述橡胶圈(507)的厚度与橡胶槽(505)的高度相等。

3.根据权利要求1所述的一种土地监测的观测井汲水装置,其特征在于:所述浮板(506)的直径与进水筒(502)内部的直径相等,所述安装圈(501)内部的直径与固定圈(504)内部的直径相等。

4.根据权利要求1所述的一种土地监测的观测井汲水装置,其特征在于:所述下筒体(2)底面两侧均开设有安装槽(6),所述安装槽(6)一侧开设有固定槽(7),所述固定槽(7)底端两侧均粘接有橡胶条(8),所述固定槽(7)内部滑动连接有固定块(9),两个所述固定块(9)分别通过螺钉安装于安装圈(501)顶面两端。

5.根据权利要求4所述的一种土地监测的观测井汲水装置,其特征在于:所述固定槽(7)与固定块(9)的纵截面均为T型,所述固定块(9)的外径与固定槽(7)的内径相等。

6.根据权利要求1所述的一种土地监测的观测井汲水装置,其特征在于:所述上筒体(1)内部安装有清理组件(10),所述清理组件(10)包括转动槽(1001)、转动块(1002)、连接板(1003)、毛刷(1004)和拿取槽(1005);

所述上筒体(1)顶面开设有转动槽(1001),所述转动槽(1001)内部滑动连接有转动块(1002),所述转动块(1002)顶面通过螺钉安装有连接板(1003)底面一端通过螺钉安装有毛刷(1004),所述转动槽(1001)顶面一侧开设有拿取槽(1005)。

7.根据权利要求6所述的一种土地监测的观测井汲水装置,其特征在于:所述毛刷(1004)的长度与上筒体(1)内部的长度相等,所述转动块(1002)的直径与转动槽(1001)的直径相等。
