专利号: 2019217281547
申请人: 泉州市聚姿投资咨询有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 信号装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

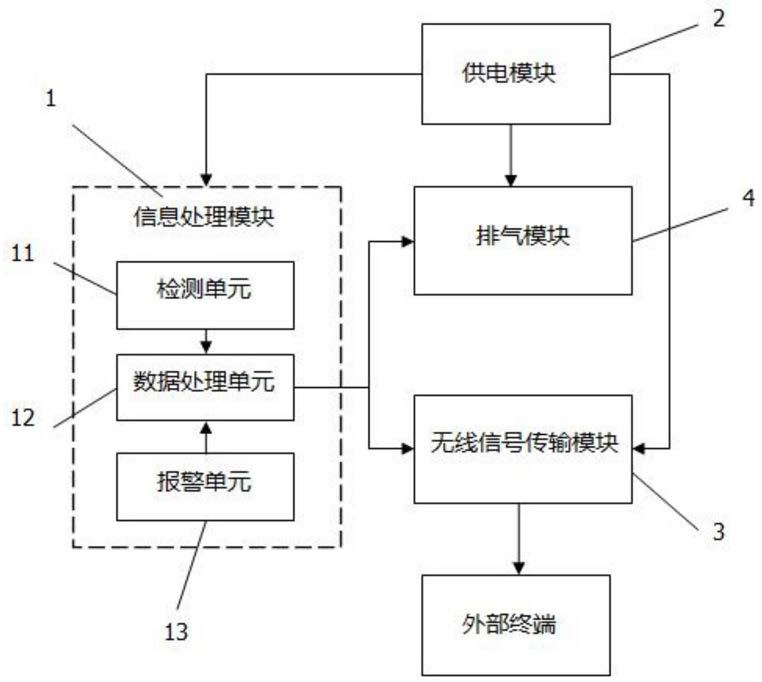

1.一种地下井井况监测装置,其特征在于,包括:信息处理模块(1)、供电模块(2)、无线信号传输模块(3)和排气模块(4);

所述信息处理模块(1)包括检测单元(11)、数据处理单元(12)和报警单元(13),所述检测单元(11)用于检测地下井道内的特殊气体浓度及液位信息,并将所述特殊气体浓度及液位信息发送给所述数据处理单元(12);所述数据处理单元(12)用于进行数据处理及与外部终端的信息交流;所述报警单元(13)用于在所述特殊气体浓度及液位信息超过标准值时进行报警;

所述供电模块(2)用于为所述信息处理模块(1)、所述无线信号传输模块(3)和所述排气模块(4)供电;

所述无线信号传输模块(3)用于向所述外部终端传输相关数据信息;

所述排气模块(4)用于对所述地下井道进行排气;

所述供电模块(2)、无线信号传输模块(3)和排气模块(4)均与所述信息处理模块(1)电连接。

2.根据权利要求1所述的地下井井况监测装置,其特征在于,所述检测单元(11)包括压力传感器、易燃易爆气体浓度传感器、有毒气体浓度传感器和液位计,所述压力传感器、所述易燃易爆气体浓度传感器、所述有毒气体浓度传感器和所述液位计均与所述数据处理单元(12)电连接。

3.根据权利要求1所述的地下井井况监测装置,其特征在于,所述数据处理单元(12)为微处理器MCU,所述MCU具有A/D转换接口。

4.根据权利要求2所述的地下井井况监测装置,其特征在于,所述压力传感器设置在地下井盖背面外缘和用于承接所述地下井盖背面外缘的所述地下井道的环形台阶之间。

5.根据权利要求2所述的地下井井况监测装置,其特征在于,所述易燃易爆气体浓度传感器、所述有毒气体浓度传感器和所述液位计均设置在所述地下井道内的固定位置处。

6.根据权利要求1所述的地下井井况监测装置,其特征在于,所述报警单元(13)包括声报警器和光报警器,所述声报警器包括扬声器和蜂鸣器,所述光报警器为两种颜色交换闪烁的报警灯,所述报警单元(13)设置在所述地下井盖的背面。

7.根据权利要求1所述的地下井井况监测装置,其特征在于,所述供电模块(2)为一防水的独立供电装置,有多个电压档位接口。

8.根据权利要求1所述的地下井井况监测装置,其特征在于,所述无线信号传输模块(3)包括ZigBee模块和WIFI模块。

9.根据权利要求1所述的地下井井况监测装置,其特征在于,所述排气模块(4)包括排气扇和排气管,所述排气扇与所述数据处理单元(12)电连接,所述排气管连接在底下井盖与所述排气扇之间。
