专利号: 201922229970X
申请人: 盐城工业职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

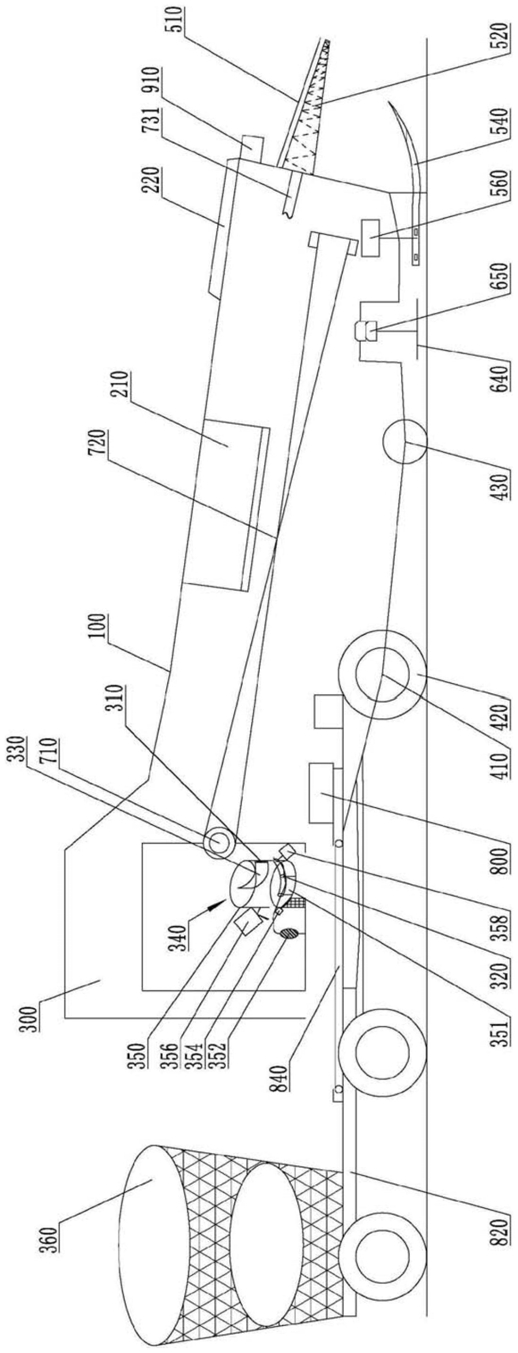

1.一种韭菜自动化割捆一体机,包括具有动力的车体(100);其特征在于:还包括收拢器(520)、上料输送装置(720)、切割装置(640)、捆扎装置(340)和下料输送装置(840);

所述收拢器(520)成对且平行地设于所述车体(100)的前端,其上方设有收拢板(510);

所述切割装置(640)设于所述车体(100)的底部,用于将经过所述收拢器(520)收拢后的韭菜切断;

所述上料输送装置(720)成对且平行地设于所述车体(100)的内部,所述上料输送装置(720)用于将切断后的韭菜输送至所述捆扎装置(340)中;

所述捆扎装置(340)用于接收韭菜并按照一定数量进行捆扎;所述捆扎装置(340)包括上下贯通的捆扎桶(350)、立拢壁(310)、打捆切断装置(356)、线束复位气缸(358)、托盘(351)和托盘开关器(354);所述立拢壁(310)通过弹簧(330)弹性安装于所述捆扎桶(350)内,并能够绕一竖直轴线转动,所述捆扎桶(350)的筒壁设有供线束捆扎的槽口;所述打捆切断装置(356)和所述线束复位气缸(358)分别设于所述捆扎桶(350)外相对的两侧,所述打捆切断装置(356)用于将线束拉到一定位置以捆扎桶内的韭菜并将线束切断,所述线束复位气缸(358)用于将线束拉到初始位置以供所述打捆切断装置(356)拉取;所述托盘(351)设于所述捆扎桶(350)的底部用于支撑桶内的韭菜并在韭菜数量达到设定值后由所述托盘开关器(354)驱动而向一侧移动使经过捆扎的韭菜捆下落;

所述下料输送装置(840)设于所述捆扎装置(340)的下方,用于输送经过捆扎的韭菜捆。

2.根据权利要求1所述的一种韭菜自动化割捆一体机,其特征在于:所述收拢器(520)由设于所述车体(100)内的收拢驱动装置驱动而绕各自的轴线旋转。

3.根据权利要求2所述的一种韭菜自动化割捆一体机,其特征在于:所述收拢驱动装置包括设于所述车体(100)内的第一辊轴(580)、第二辊轴(570)、第三辊轴(550)、锥齿轮箱(530)和传动轴(731);所述第一辊轴(580)由电机驱动,其通过皮带机构与所述第二辊轴(570)相连,所述第二辊轴(570)通过皮带机构与第三辊轴(550)相连,所述第三辊轴(550)的两端分别通过一个锥齿轮箱(530)与对应的传动轴(731)相连,所述传动轴(731)与对应的收拢器(520)相连。

4.根据权利要求3所述的一种韭菜自动化割捆一体机,其特征在于:所述收拢器(520)为具有螺旋收拢部的圆锥体。

5.根据权利要求1所述的一种韭菜自动化割捆一体机,其特征在于:还包括溜行板(540)和驱动所述溜行板(540)升降的升降装置(560),所述溜行板(540)设于所述车体(100)的底部,其前端弯曲翘起。

6.根据权利要求5所述的一种韭菜自动化割捆一体机,其特征在于:所述切割装置(640)包括切割电机(5)和刀盘(1),所述刀盘(1)通过转轴(2)转动安装于一连接块(4)上,所述连接块(4)与溜行板(540)固连,所述切割电机(5)驱动所述转轴(2)转动;所述刀盘(1)的下沿与所述溜行板(540)的下沿平齐。

7.根据权利要求1所述的一种韭菜自动化割捆一体机,其特征在于:所述上料输送装置(720)为立式输送带。

8.根据权利要求1所述的一种韭菜自动化割捆一体机,其特征在于:所述车体(100)的后部设有板车(820),所述板车(820)上设有收容框(360)。

9.根据权利要求1所述的一种韭菜自动化割捆一体机,其特征在于:所述车体(100)顶部还设有太阳能发电装置(220)和蓄电池(210),所述太阳能发电装置(220)为所述韭菜自动化割捆一体机的运行提供电力,所述蓄电池(210)存储所述太阳能发电装置(220)的电力。

10.根据权利要求1所述的一种韭菜自动化割捆一体机,其特征在于:所述车体(100)的前端还设有车灯(910)。
