专利号: 201922174049X
申请人: 杭州惠客包装制品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

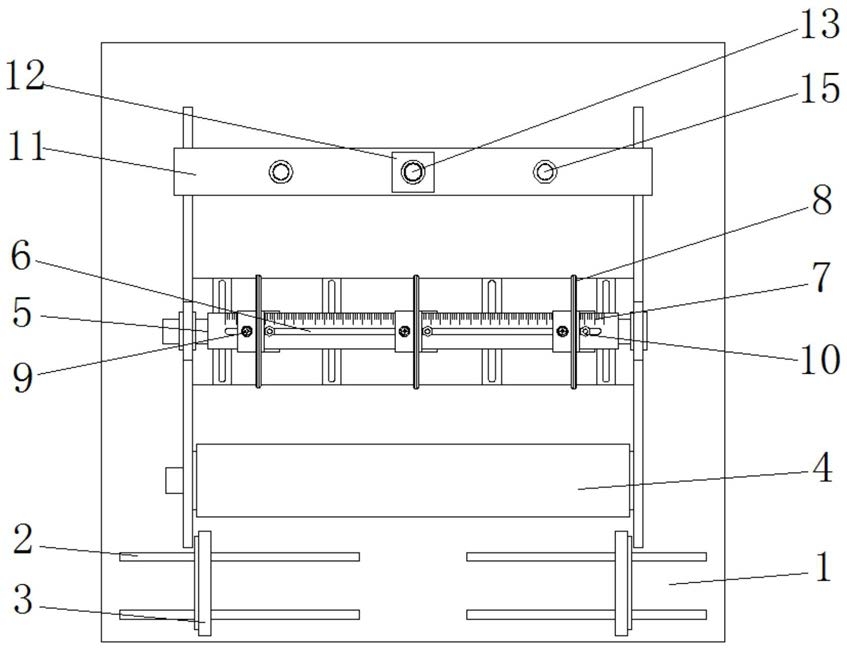

1.一种EPE横竖分切机,包括工作平台(1)和方形转轴(5),其特征在于:所述工作平台(1)前端表面开设有滑槽(2),且滑槽(2)内部设置有限位板(3),所述限位板(3)后方设置有送料辊(4),所述方形转轴(5)设置于送料辊(4)后方,且方形转轴(5)表面中心开设有固定槽(6),所述方形转轴(5)表面设置有标度尺(7),且方形转轴(5)外壁包裹有刀具(8),所述刀具(8)两端贯穿有螺栓(9),且螺栓(9)末端连接有螺母(10),所述方形转轴(5)后方平行设置有支撑架(11),且支撑架(11)顶部固定有气缸(12),所述气缸(12)内部贯穿有推杆(13),且推杆(13)底部连接有横切刀具(14),所述推杆(13)两侧平行分布有引导柱(15)。

2.根据权利要求1所述的一种EPE横竖分切机,其特征在于:所述限位板(3)通过滑槽(2)与工作平台(1)之间构成滑动结构,且限位板(3)之间关于送料辊(4)的竖直中心线对称分布。

3.根据权利要求1所述的一种EPE横竖分切机,其特征在于:所述刀具(8)的内口结构尺寸与方形转轴(5)的外口结构尺寸相吻合,且刀具(8)通过标度尺(7)与方形转轴(5)之间构成定位结构。

4.根据权利要求1所述的一种EPE横竖分切机,其特征在于:所述刀具(8)通过螺栓(9)、螺母(10)与方形转轴(5)之间构成固定结构,且螺母(10)的侧表面与方形转轴(5)的侧表面相贴合。

5.根据权利要求1所述的一种EPE横竖分切机,其特征在于:所述横切刀具(14)通过推杆(13)与气缸(12)之间构成升降结构,且横切刀具(14)的宽度尺寸与支撑架(11)的内口尺寸相吻合。

6.根据权利要求1所述的一种EPE横竖分切机,其特征在于:所述引导柱(15)之间关于推杆(13)的竖直中心线对称分布,且横切刀具(14)通过引导柱(15)构成稳定结构。
