专利号: 2019221763504
申请人: 杭州惠客包装制品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

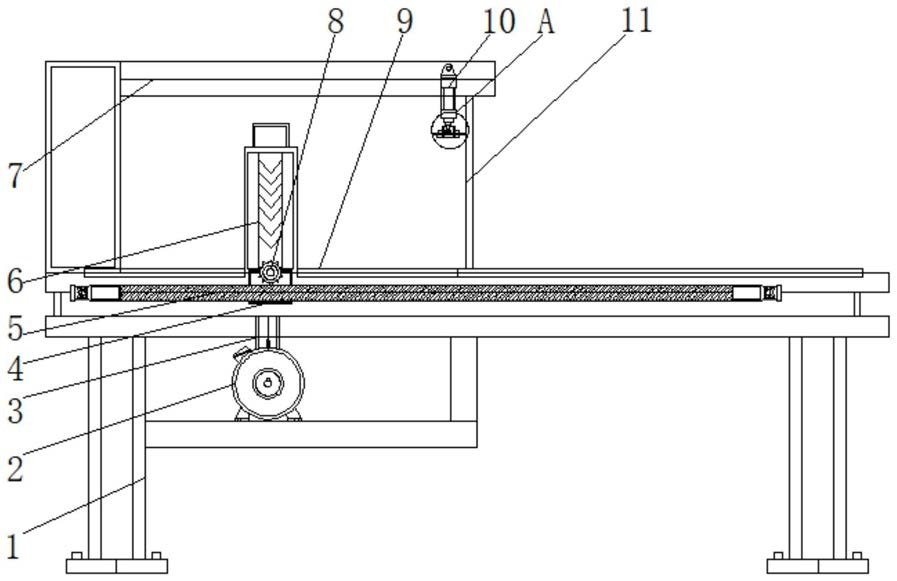

1.一种龙门架式EPE分切机,包括安装架(1)和分切刀(11),其特征在于:所述安装架(1)的底端内侧连接有电机(2),且电机(2)的顶端设置有活动带(3),所述安装架(1)的顶端一侧固定有龙门架(7),且龙门架(7)的内侧中部设置有分切门架(6),所述分切门架(6)的底部连接有滑动板(4),且滑动板(4)的内部贯穿有滑杆(5),所述滑动板(4)的中部设置有齿轮(8),且齿轮(8)的两侧安置有推动槽(9),所述分切刀(11)设置于龙门架(7)的底端一侧,所述推动槽(9)的内部分布有凹槽(12),且凹槽(12)靠近推动槽(9)的外部一侧设置有传动轮(13),所述分切刀(11)的顶端一侧安置有液压缸(10),且液压缸(10)的底端连接有升降杆(14),所述升降杆(14)的底部安装有压板(16),所述压板(16)的内部中部设置有限位栓(15)。

2.根据权利要求1所述的一种龙门架式EPE分切机,其特征在于:所述安装架(1)与电机(2)之间为固定连接,且电机(2)与活动带(3)之间为活动连接。

3.根据权利要求1所述的一种龙门架式EPE分切机,其特征在于:所述滑动板(4)的内部内壁与滑杆(5)的外部外壁之间紧密贴合,且安装架(1)通过滑动板(4)与滑杆(5)构成滑动结构。

4.根据权利要求1所述的一种龙门架式EPE分切机,其特征在于:所述分切门架(6)与齿轮(8)之间为活动连接,且齿轮(8)的外部外壁与推动槽(9)的内部内壁之间紧密贴合。

5.根据权利要求1所述的一种龙门架式EPE分切机,其特征在于:所述推动槽(9)与凹槽(12)之间为固定连接,且齿轮(8)的形状结构与凹槽(12)形状结构相吻合。

6.根据权利要求1所述的一种龙门架式EPE分切机,其特征在于:所述升降杆(14)与限位栓(15)之间为螺纹连接,且升降杆(14)通过限位栓(15)与压板(16)构成拆卸结构。
