专利号: 2019204863732
申请人: 常州机电职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 流体压力执行机构;一般液压技术和气动技术
更新日期:2024-04-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

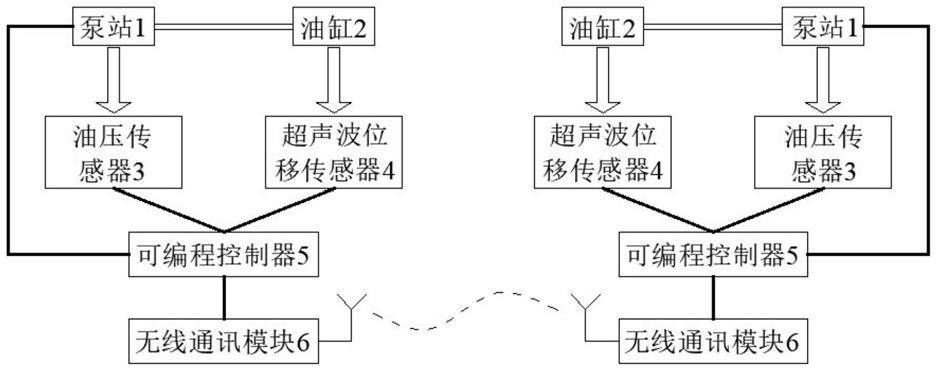

1.双独立泵站控制油缸顶推力和位移保持同步的控制装置,其特征在于:包括两套设备,每套设备均包括泵站(1)、油缸(2)、油压传感器(3)、超声波位移传感器(4)、可编程控制器(5)和无线通讯模块(6);所述泵站(1)通过液压油管与油缸(2)相连,油缸(2)用于顶推物品;所述油压传感器(3)设置于泵站(1)的液压出口,用于测量泵站(1)的液压出口的压力;

所述超声波位移传感器(4)安装在油缸(2)的外壳上,用于测量油缸(2)顶推时活塞杆的伸出量;所述油压传感器(3)、超声波位移传感器(4)和无线通讯模块(6)均与可编程控制器(5)电连接;所述两套设备之间通过无线通讯模块(6)通信连接。

2.根据权利要求1所述的双独立泵站控制油缸顶推力和位移保持同步的控制装置,其特征在于:所述液压油管与泵站(1)和油缸(2)的油口通过快换接头连接。

3.根据权利要求1所述的双独立泵站控制油缸顶推力和位移保持同步的控制装置,其特征在于:所述油缸(2)采用双油路控制。

4.根据权利要求1所述的双独立泵站控制油缸顶推力和位移保持同步的控制装置,其特征在于:所述油压传感器(3)采用高精度油压传感器。

5.根据权利要求1所述的双独立泵站控制油缸顶推力和位移保持同步的控制装置,其特征在于:所述超声波位移传感器(4)采用强磁式超声波传感器。

6.根据权利要求1所述的双独立泵站控制油缸顶推力和位移保持同步的控制装置,其特征在于:所述无线通讯模块(6)的通信频率可调。

7.根据权利要求6所述的双独立泵站控制油缸顶推力和位移保持同步的控制装置,其特征在于:所述无线通讯模块(6)采用LORA模块。
