专利号: 2020110891328
申请人: 广州科为生物科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 核算装置
更新日期:2024-05-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

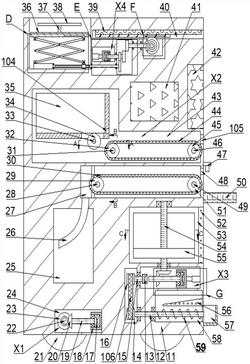

1.一种生物技术市场调研站,包括设备箱体,其特征在于:所述设备箱体下侧端壁固定连接有驱动腔,所述驱动腔内设有行驶装置,所述行驶装置用于驱动设备进行移动,所述行驶装置包括固定连接在所述驱动腔右侧端面的驱动电机座,所述驱动电机座左侧端面转动连接有向左延伸的驱动电机轴,所述驱动电机轴动力连接有固定连接在所述驱动电机座内的驱动电机,所述驱动电机轴左侧端面固定连接有第一锥齿轮,所述驱动腔前侧端面转动连接有向后延伸的驱动传动轴,所述驱动传动轴上固定连接有第一副锥齿轮,所述第一副锥齿轮与所述第一锥齿轮之间啮合连接,所述驱动传动轴上固定连接有车轮,所述设备箱体右侧端壁固定连接有电子触摸屏,所述电子触摸屏左侧端面设有控制器,所述设备箱体内设有发送腔,所述发送腔内设有调研装置,所述调研装置用于市场调查,所述调研装置内设有工作电机,所述控制器可控制所述工作电机启动,所述设备箱体右侧端壁固定连接有运动腔,所述运动腔内设有展示与回馈装置,所述展示与回馈装置用于进行产品展示以及调查礼物回馈,所述展示与回馈装置内设有运动电机,所述控制器可控制所述运动电机启动,所述设备箱体上侧端壁固定连接有传动腔,所述传动腔内设有辅助装置,所述辅助装置用于进行充电以及避雨措施,所述辅助装置内设有传动电机,所述控制器可控制所述传动电机启动。

2.如权利要求1所述的一种生物技术市场调研站,其特征在于:所述调研装置包括固定连接在所述设备箱体启动端壁的工作腔,所述工作腔位于所述发送腔前侧,所述工作腔前侧端面固定连接有工作电机座,所述工作电机座后侧端面转动连接有向后延伸的工作电机轴,所述工作电机轴动力连接有固定连接在所述工作电机座内的所述工作电机,所述工作电机轴上滑动连接有第一主齿轮,所述工作腔前侧端面固定连接有第一切换液压缸,所述第一切换液压缸后侧端面固定连接有第一固定杆,所述第一固定杆转动连接在所述第一主齿轮前侧端面,所述发送腔后侧端面转动连接有向前延伸的送纸传动轴,所述送纸传动轴前侧端面固定连接有第一副齿轮,所述第一副齿轮与所述第一主齿轮之间可啮合连接,所述送纸传动轴上固定连接有送纸传动轮,所述发送腔后侧端面固定连接有安放箱,所述送纸传动轮位于所述安放箱下侧端壁内,所述安放箱右侧端壁固定连接有送纸出口,所述发送腔后侧端面转动连接有向前延伸的发送主传动轴与发送副传动轴,所述发送主传动轴上固定连接有第二副齿轮,所述第二副齿轮与所述第一主齿轮之间可啮合连接,所述发送主传动轴上固定连接有发送输送轮,所述发送副传动轴上固定连接有发送副输送轮,所述发送副输送轮与所述发送输送轮之间转动连接有发送输送带,所述发送腔右侧端面固定连接有发送口,所述发送主传动轴上固定连接有辅助带轮,所述设备箱体内设有回收腔,所述回收腔位于所述发送腔下侧,所述回收腔后侧端面转动连接有向前延伸的回收主传动轴与回收副传动轴,所述回收主传动轴上固定连接有辅助副带轮,所述辅助副带轮与所述辅助带轮之间转动连接有辅助V带,所述回收主传动轴上固定连接有回收输送轮,所述回收副传动轴上固定连接有回收副输送轮,所述回收副输送轮与所述回收输送轮之间转动连接有回收输送带,所述回收腔下侧端面固定连接有弧形输送管,所述设备箱体左侧端壁固定连接有储存箱,所述储存箱上侧端面固定连接有所述弧形输送管,所述回收腔右侧端面固定连接有回收口,所述设备箱体右侧端壁固定连接有监测器与操作台,所述监测器位于所述回收口上侧,所述操作台位于所述回收口下侧。

3.如权利要求1所述的一种生物技术市场调研站,其特征在于:所述展示与回馈装置包括固定连接在所述设备箱体右侧端壁的所述运动腔,所述运动腔右侧端面固定连接有第二切换液压缸,所述运动腔下侧端面滑动连接有运动电机座,所述运动电机座右侧端面固定连接有所述第二切换液压缸,所述运动电机座左侧端面转动连接有向左延伸的运动电机轴,所述运动电机轴动力连接有固定连接在所述运动电机座内的所述运动电机,所述运动电机轴上固定连接有第二锥齿轮,所述设备箱体右侧端壁固定连接有展示腔,所述展示腔位于所述运动腔上侧,所述展示腔上侧端面转动连接有向下延伸的转台传动轴,所述转台传动轴下侧端面固定连接有第二副锥齿轮,所述第二副锥齿轮与所述第二锥齿轮之间啮合连接,所述转台传动轴上固定连接有转台,所述转台上侧端面固定连接有隔离板,所述展示腔右侧端面固定连接有玻璃罩,所述运动腔左侧端面转动连接有向左延伸的花键轴,所述花键轴右侧端面固定连接有花键,所述花键与所述运动电机轴之间可连接传动,所述花键轴左侧端面固定连接有衔接带轮,所述设备箱体右侧端面固定连接有礼物腔,所述礼物腔位于所述运动腔下侧,所述运动腔左侧端面转动连接有贯穿延伸的馈赠传动轴,所述馈赠传动轴左侧端面固定连接有衔接副带轮,所述衔接副带轮与所述衔接带轮之间转动连接有衔接V带,所述馈赠传动轴上固定连接有绞龙,所述绞龙位于所述礼物腔内,所述礼物腔右侧端面固定连接有斜块,所述斜块位于所述绞龙上侧,所述设备箱体右侧端壁固定连接有掉落箱。

4.如权利要求1所述的一种生物技术市场调研站,其特征在于:所述辅助装置包括固定连接在所述设备箱体上侧端壁的所述传动腔,所述传动腔左侧端面固定连接有第三切换液压缸,所述传动腔下侧端面滑动连接有传动电机座,所述传动电机座左侧端面固定连接有所述第三切换液压缸,所述传动电机座右侧端面转动连接有向右延伸的传动电机轴,所述传动电机轴动力连接有固定连接在所述传动电机座内的传动电机,所述传动电机轴右侧端面固定连接有复合齿轮,所述设备箱体上侧端壁固定连接有升降腔,所述升降腔位于所述传动腔左侧,所述升降腔下侧端面固定连接有固定台,所述固定台右侧端面转动连接有向右延伸的升降传动轴,所述升降传动轴右侧端面固定连接有第三副齿轮,所述第三副齿轮与所述复合齿轮之间可啮合连接,所述升降传动轴上固定连接有丝杆,所述丝杆上转动连接有螺母,所述螺母上侧端面固定连接有第一固定块,所述第一固定块上转动连接有升降杆,所述固定台上侧端面固定连接有第二固定块,所述第二固定块上转动连接有所述升降杆,所述升降杆上侧端面转动连接有第三固定块,所述第三固定块上侧端面固定连接有固定板,所述固定板下侧端面固定连接有移动槽,所述移动槽内滑动连接有移动块,所述移动块上转动连接有所述升降杆,所述固定板上侧端面固定连接有第二固定杆,所述第二固定杆上侧端面固定连接有太阳能板,所述设备箱体上侧端壁固定连接有避雨腔,所述避雨腔左侧端面转动连接有向左延伸的过渡轴,所述过渡轴左侧端面固定连接有第四副齿轮,所述第四副齿轮与所述复合齿轮之间可啮合连接,所述过渡轴右侧端面固定连接有第三锥齿轮,所述避雨腔后侧端面转动连接有向前延伸的避雨传动轴,所述避雨传动轴上固定连接有第三副锥齿轮,所述第三副锥齿轮与所述第三锥齿轮之间啮合连接,所述避雨传动轴上固定连接有避雨传动轮,所述避雨腔上侧端面滑动连接有避雨板,所述避雨板下侧端面固定连接有直齿,所述直齿与所述避雨传动轮之间啮合连接。
