专利号: 2019201818824
申请人: 常州机电职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 生物化学;啤酒;烈性酒;果汁酒;醋;微生物学;酶学;突变或遗传工程
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

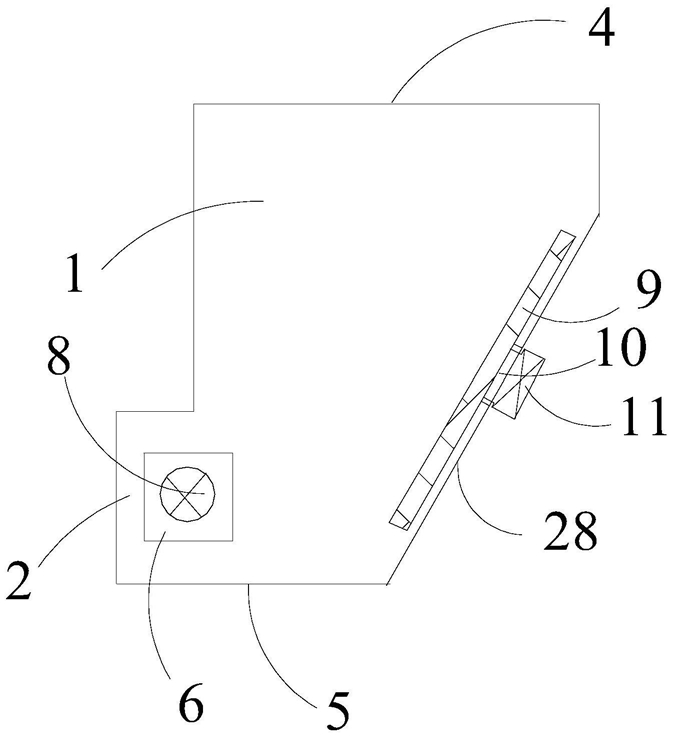

1.一种输料斗,其特征在于,包括:

料斗本体,所述料斗本体包括一体相连的第一过料部和第二过料部,在所述第一过料部与第二过料部在其中一个侧壁上形成有L形转折部;在所述L形转折部处第二过料部的侧壁凸出于第一过料部的侧壁;所述第一过料部的顶部设有进料口,所述第二过料部的底部设有出料口;

梳料机构,所述梳料机构包括在所述第二过料部中平行于所述出料口的方向设有的旋转轴、均匀分布在所述旋转轴上的若干个梳状叉齿,以及设于所述第二过料部的外侧壁上的梳料驱动电机;所述梳料驱动电机的输出轴穿过所述第二过料部的外侧壁与旋转轴相连。

2.根据权利要求1所述的输料斗,其特征在于,所述第一过料部与第二过料部的侧壁中正对L形转折部的侧壁相对于所述进料口和出料口倾斜设置以形成斜壁端;

所述斜壁端相对于所述进料口呈锐角结构,以及该斜壁端相对于所述出料口呈钝角结构。

3.根据权利要求2所述的输料斗,其特征在于,在所述斜壁端沿着该斜壁端的斜面设有一松料杆;

所述松料杆的中部与一适于带动该松料杆旋转的转轴固连;

所述转轴与一设于所述斜壁端外侧壁上的松料驱动电机相连。

4.根据权利要求1所述的输料斗,其特征在于,所述第一过料部采用圆柱状结构;所述第一过料部的容积大于第二过料部的容积;以及在所述第一过料部的内腔中还设有松料机构。

5.根据权利要求4所述的输料斗,其特征在于,所述松料机构包括与所述第一过料部同轴设置的松料轴、与所述松料轴固连且沿着该松料轴的轴线方向间隔分布的至少两个圆环状的松料环,以及在所述松料环之间设有的至少两根拨料杆;

所述松料轴的一端与设于所述进料口的半圆形盖板相连,以及该松料轴的另一端与设于所述第一过料部中的多根支撑杆相连。

6.根据权利要求5所述的输料斗,其特征在于,在所述半圆形盖板的顶部设有一用于驱动所述松料轴旋转的驱动组件相连;以及在所述松料轴与半圆形盖板之间设有第一轴承。

7.根据权利要求6所述的输料斗,其特征在于,松料轴的另一端与设于所述第一过料部中的三根支撑杆相连;三根所述支撑杆的一端与所述第一过料部的侧壁固连,且三根所述支撑杆的另一端同时与一固定环固连;

所述松料轴与所述固定环之间设有第二轴承;

三根所述支撑杆之间每相连的两根支撑杆之间呈120度夹角。

8.根据权利要求5所述的输料斗,其特征在于,所述松料环包括一端分别与所述松料轴相连且沿着第一过料部的径向延伸的三根均匀分布的且等长的连杆,以及同时与三根连杆的另一端固连的圆环形的拨环;所述拨环与所述第一过料部的内腔壁之间留有缝隙;

所述拨料杆设于相邻的两个松料环的拨环之间。

9.根据权利要求1所述的输料斗,其特征在于,所述梳状叉齿采用锥形结构,且所述梳状叉齿的锥尖远离所述旋转轴设置。

10.一种酿酒系统,其特征在于,包括如权利要求1~9任一项所述的输料斗。
