1.一种超交联金属聚合物，其特征在于，所述的超交联金属聚合物具有如下式Ⅰ所示的结构：其中：

M为过渡金属阳离子，X为卤素阴离子，n表示卤素阴离子个数；

苯环上的氢未被取代或者被R基团取代，R基团为烷基。

2.根据权利要求1所述的超交联金属聚合物，其特征在于，所述过渡金属阳离子为Pd2+、Ni3+、Ru3+、Pt2+或者Cu2+。

3.一种超交联金属聚合物的合成方法，其特征在于，所述合成方法包括如下步骤：(1)取化合物1、化合物2和二甲氧基甲烷，加入有机溶剂a，降温，搅拌，获得混合物体系；所述化合物1为苯环上的氢未被取代或者被R基团取代的 所述化合物2为氢未被取代或者被R基团取代的苯；

(2)向所述混合体系中加入无水三氯化铁，加热，冷却，干燥，提取，获得超交联聚合物；

(3)取所述超交联聚合物，加入过渡金属卤化物和有机溶剂b，加热，搅拌，冷却，干燥，提取。

4.根据权利要求3所述的超交联金属聚合物的合成方法，其特征在于，步骤(2)中，所述加热采用梯度升温方式：加热至温度为40-50℃保持11-15h，再加热升温至55-65℃保持3-

5h，接着加热升温至70-80℃保持17-22h。

5.根据权利要求3或者4所述的超交联金属聚合物的合成方法，其特征在于，所述有机溶剂a为二氯甲烷。

6.根据权利要求3或者4所述的超交联金属聚合物的合成方法，其特征在于，步骤(1)中，所述降温是将温度降为0±2℃。

7.根据权利要求3或者4所述的超交联金属聚合物的合成方法，其特征在于，所述有机溶剂b为四氢呋喃。

8.根据权利要求3或者4所述的超交联金属聚合物的合成方法，其特征在于，步骤(3)中，所述加热的温度为55-75℃，所述加热的时间为18-22h。

9.根据权利要求3或者4所述的超交联金属聚合物的合成方法，其特征在于，步骤(2)中，所述提取采用索氏提取法，溶剂采用甲醇；或/和，步骤(3)中，所述提取采用索氏提取法，溶剂采用丙酮。

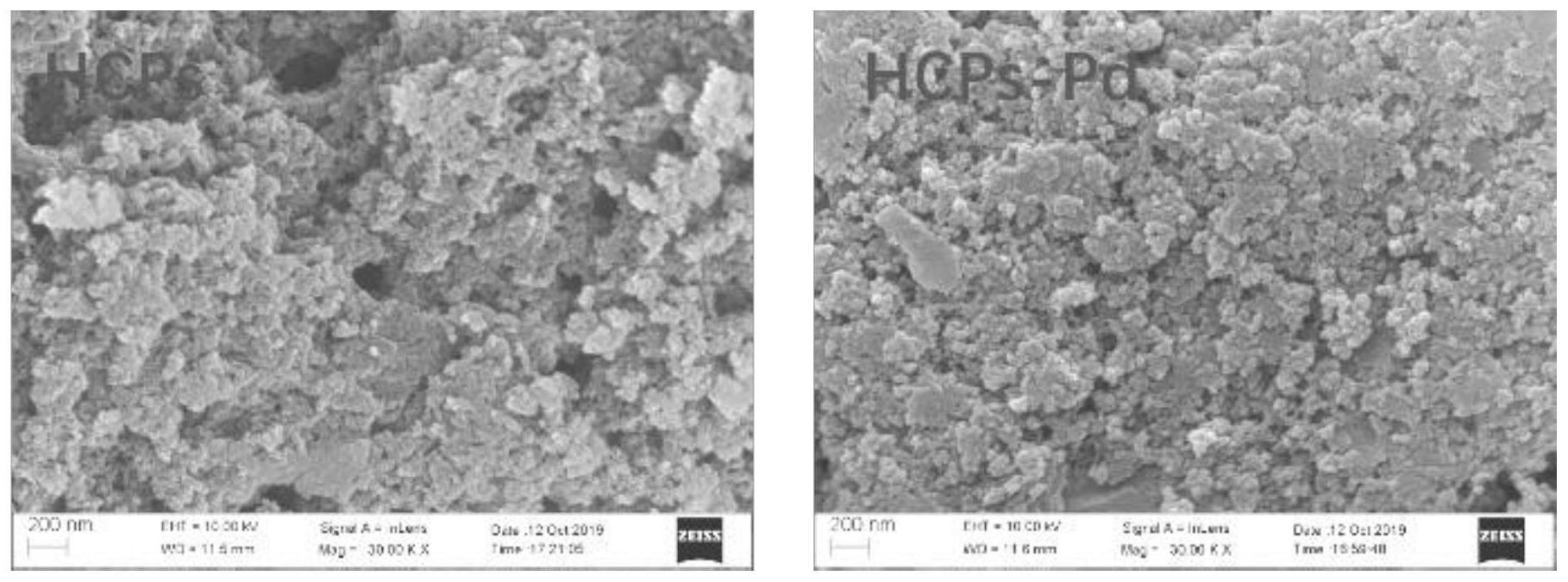

10.权利要求1或者2所述的超交联金属聚合物或权利要求3-10任一项所述合成方法合成的超交联金属聚合物作为催化剂的用途。
