1.一种钯镁铝类水滑石催化Suzuki交叉偶联反应的方法，其特征是：以卤代芳烃和芳基硼酸为原料、以PdMgAl-LDH类水滑石为催化剂，在相转移催化剂、碱、添加剂和溶剂存在的条件下反应生成联苯类化合物；其中，所述催化剂的特点是：Pd直接键合在水滑石的板层上，分布均匀，稳定性好；

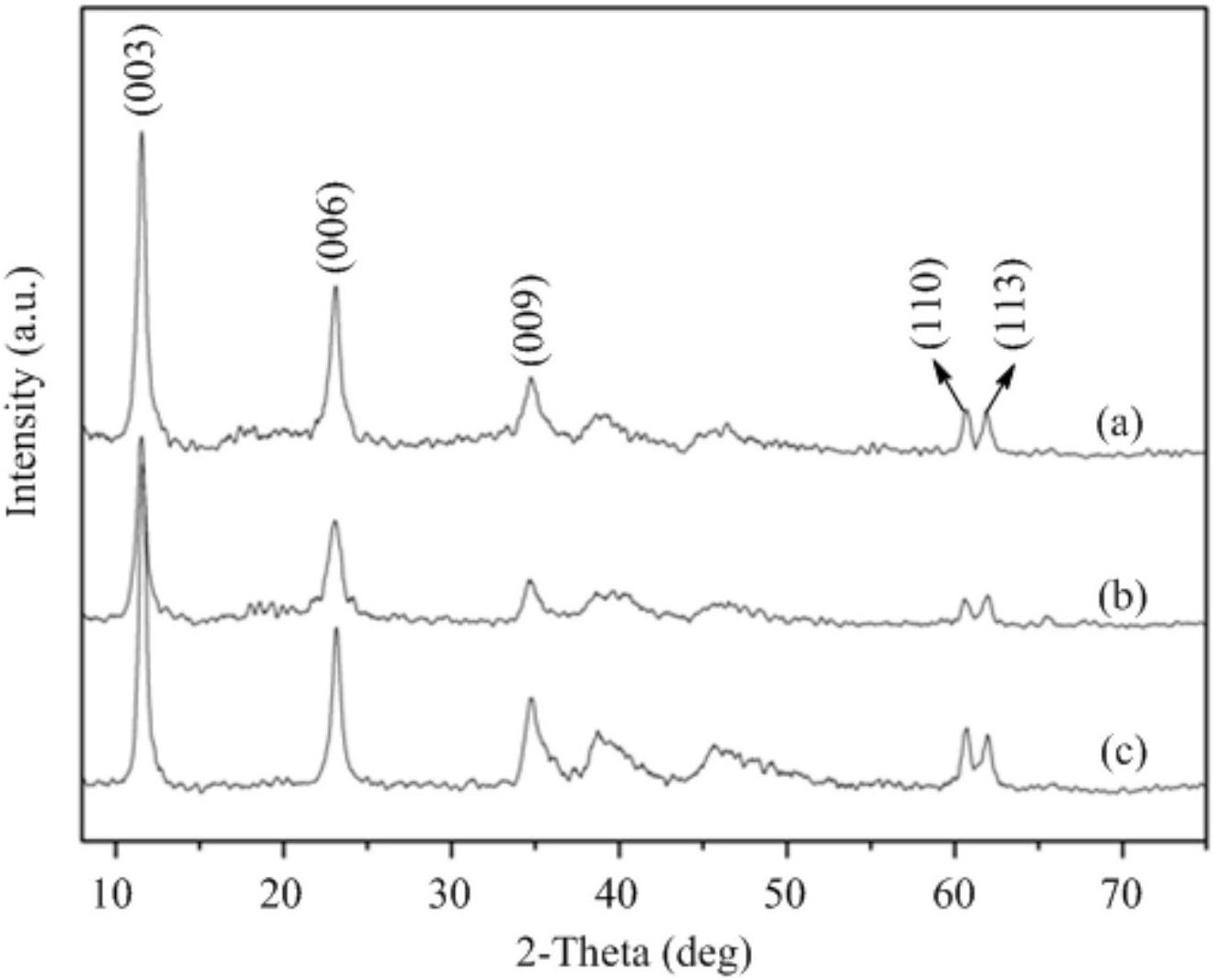

所述催化剂采用双滴共沉淀方法制备，具体步骤如下：将含有Pd2+、Mg2+和Al3+的金属硝酸盐混合溶液和碱溶液同时滴加到反应器中，维持反应体系中的pH为9.3～9.8，滴加完毕，将所得反应体系在95～105℃陈化10～15h，过滤、洗涤、干燥、研磨后得到PdMgAl-LDH类水滑石催化剂；

所述催化剂中Pd的含量为0.10％～4.00％(w/w)；

所述Suzuki交叉偶联反应的反应式如下：

其中Ar和Ar’为苯基，甲基、甲氧基、乙酰基、硝基取代苯基或吡啶、嘧啶芳香杂环基；X为I、Br或Cl；

所述反应采用的碱为碳酸钾，采用的溶剂为水；

所述相转移催化剂为季铵盐，所述季铵盐为十六烷基三甲基溴化铵，所述添加剂为抗坏血酸钠 ；当为氯代芳烃与芳基硼酸偶联反应时，所述添加剂还包括乙二胺四乙酸二钠；

以Pd2+计，所述催化剂的用量为卤代芳烃的0.20mol％～1.00mol％；

所述反应温度为80℃，反应时间为1～48h。

2.一种催化剂再生的方法，其特征是：包含将权利要求1中失活的催化剂经过酸碱处理再生的步骤；所述步骤如下：权利要求1中的PdMgAl-LDH催化剂失活后，先用乙醇洗涤清除有机残留物，再用硝酸溶液硝解得到金属硝酸盐混合溶液，然后和碱溶液同时滴加到反应器中，维持反应体系中的pH为9.3～9.8，滴加完毕，将所得反应体系在95～105℃陈化10～

15h，过滤、洗涤、干燥、研磨后得再生PdMgAl-LDH类水滑石催化剂。
