专利号: 2019112609988
申请人: 诸暨市金美机械厂
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2025-04-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

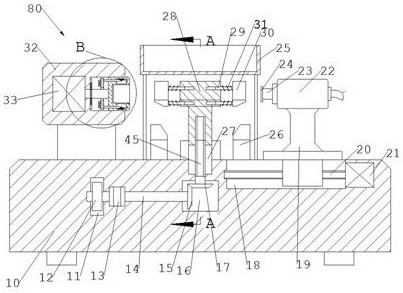

1.一种自动快速仿形车床,包括底座,所述底座的顶面上固定安装固定座,其特征在于:所述固定座的右侧滑动安装夹紧座,所述夹紧座和所述固定座上设有可以将待加工的零件坯料运送和夹紧的装夹部件,所述装夹部件包括设置在所述固定座内的电磁空间,所述电磁空间内转动安装夹紧台,所述夹紧台的右侧面上设有开口向右的装夹空间,所述夹紧座的活塞推杆上固定安装液压缸轴,所述液压缸轴的左侧面上转动安装夹紧盘,所述底座的顶面上固定安装放料台,所述放料台上可以放置待加工的零件,所述底座的顶面上设有开口向上的第二螺纹杆空间,所述第二螺纹杆空间内滑动安装可以将零件支撑起来的装料座,所述放料台上的零件送到所述装料座上,所述液压缸向左运动,使夹紧盘向左推动装料座上的零件到所述装夹空间内进行夹紧加工,所述底座的顶面上设有开口向上的滑座空间,所述滑座空间内滑动安装刀架滑座,所述底座的顶面上固定安装固定台,所述固定台与所述刀架滑座上设有可以对夹紧的零件进行加工的加工部件,所述夹紧部件还包括固定安装在所述固定台上的仿形模,所述刀架滑座的顶面上固定安装刀架杆滑座,所述刀架杆滑座内滑动安装刀架杆,所述刀架杆的后侧面上固定安装可以对零件进行加工的车刀,所述刀架杆与所述仿形模之间滑动连接,所述车刀可以在刀架滑座的作用下左右运动,在仿形模的引导下将夹紧的零件加工成需要的形状。

2.根据权利要求1所述的一种自动快速仿形车床,其特征在于:所述装夹部件还包括固定安装在所述电磁空间的左侧内壁内的转动电机,所述转动电机的输出轴与所述夹紧台固定连接,所述电磁空间的左侧面上固定安装电磁铁,所述装夹空间的内壁上设有与所述夹紧块空间相连通的夹紧块空间,所述夹紧块空间内滑动安装夹紧块,所述夹紧块与所述夹紧块空间的一侧内壁之间固定安装拉动弹簧,所述夹紧块上固定安装固定销,所述夹紧台的左侧面上滑动安装贯穿所述夹紧块空间的推杆,所述推杆与所述固定销互相滑动,所述推杆上固定安装永磁铁。

3.根据权利要求1所述的一种自动快速仿形车床,其特征在于:所述底座的顶面上设有开口向上的第一螺纹杆空间,所述第一螺纹杆空间的右侧内壁上固定安装夹紧电机,所述夹紧电机输出轴上固定连接第一螺纹轴,所述第一螺纹轴与所述夹紧座螺纹连接。

4.根据权利要求1所述的一种自动快速仿形车床,其特征在于:所述底座内设有第一齿轮空间,所述第一齿轮空间的左侧内壁内固定安装移动电机,所述移动电机的输出轴上固定安装第一齿轮,所述第一齿轮空间的前后内壁之间前后对称转动安装齿轮轴,所述前后两侧的齿轮轴上前后对称固定安装第二齿轮,所述第二齿轮与所述第一齿轮啮合,所述第一齿轮空间的右侧设有第二齿轮空间,所述后侧的齿轮轴向右贯穿所述第二齿轮空间,所述前后的齿轮轴上前后对称固定安装离合器,所述后侧的齿轮轴的右侧面上固定安装第三齿轮,所述第二齿轮空间和所述第二螺纹杆空间之间转动安装第二螺纹轴,所述第二螺纹轴的底面上固定安装第四齿轮,所述第四齿轮与所述第三齿轮啮合,所述第二螺纹轴向上与所述装料座螺纹连接,所述底座的顶面上固定安装卸料台,所述装料座的左右两侧面上左右对称滑动安装滑杆,所述滑杆上固定安装辅助装料座,所述辅助装料座与所述装料座之间固定安装缓冲弹簧。

5.根据权利要求1所述的一种自动快速仿形车床,其特征在于:所述装料座的后侧面上固定安装推杆,所述推杆向上贯穿所述放料台,所述推杆上固定安装推动座,所述放料台的前侧面上铰接安装挡板,所述挡板与所述放料台的前侧面上固定安装弹性拉绳。

6.根据权利要求4所述的一种自动快速仿形车床,其特征在于:所述加工部件还包括设置在所述刀架杆滑座内的滑动空间,所述刀架杆贯穿所述滑动空间,所述刀架杆上固定安装限位块,所述限位块与所述滑动空间的前后内壁之间固定安装适应弹簧,所述前侧的齿轮轴贯穿所述滑座空间,所述前侧上的齿轮轴与所述滑座空间螺纹连接。
