专利号: 2019111753341
申请人: 湖南工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

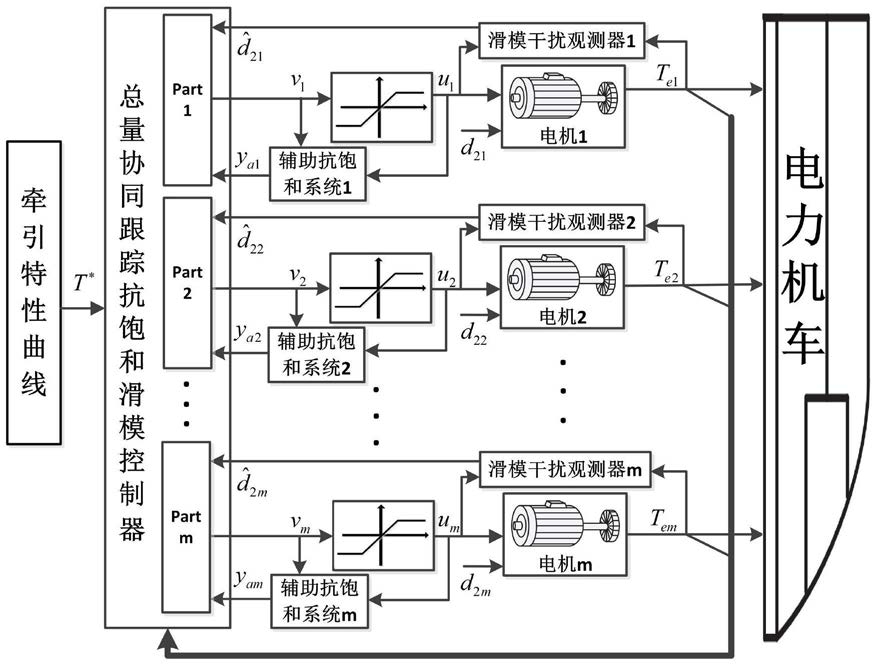

1.基于总量一致的多电机抗饱和滑模跟踪控制方法,其特征在于,包括以下步骤:S1、根据永磁无刷电机电压、转矩平衡方程,考虑参数摄动和负载转矩扰动,建立多电机牵引系统的数学模型;多电机牵引系统的数学模型为:式中,

其中,x1j为电机齿轮箱的输出角速度,x2j为角加速度,x3j为电机输出转矩,为等效惯性力矩,为等效粘滞阻尼常数,d1j=Δa0jx1j+Δa1jx2j+Δbjuj+fj(t),S2、根据多电机牵引系统的数学模型,设计滑模干扰观测器,观测出由参数摄动和负载转矩扰动合并而成的未知复合干扰值;滑模干扰观测器为: 式中:为相应状态的估计值,wj=[k1sgn(e1) 0 k3sgn(e3)]T,sgn()为符号函数,k1和k3为待设计的正常数。

S3、根据多电机牵引系统数学模型的相关参数,设计辅助抗饱和系统;辅助抗饱和系统为:式中:xaj为辅助系统状态,yaj为辅助系统输出,Aaj为待设计的系数,τ是一个小的正常数,Δu=uj-vj,s2为滑模面,常数S4、结合滑模变结构理论,引入干扰观测值和辅助系统状态,设计出总量协同跟踪控制器;设计出总量协同跟踪控制器为:其中,c2j和εj为待设计参数,j=1,2,…,m。

2.根据权利要求1所述的基于总量一致的多电机抗饱和滑模跟踪控制方法,其特征在于,在步骤S1中永磁无刷电机电压、转矩平衡方程为:其中:Rj,Lj分别表示电枢电路的电阻和电感,ij为电枢电流,ωj为电机齿轮箱的输出角速度,uj为电枢电路输入端口的电压,kej为反电动势常数,ktj为齿轮箱的传动比,J0j和J1j分别表示电机和齿轮头的转动惯量,b0j和b1j分别表示电机和齿轮头的粘滞摩擦系数,kmj为电机转矩常数,TLj为负载转矩,Tej为电机输出转矩。

3.根据权利要求1所述的基于总量一致的多电机抗饱和滑模跟踪控制方法,其特征在于,在步骤S2中未知复合干扰的观测值为:式中, 为未知复合干扰的估计值。

4.根据权利要求1所述的基于总量一致的多电机抗饱和滑模跟踪控制方法,其特征在于,不仅适用于单电机输入饱和问题,同时也适用于多电机牵引系统中多个电机均输入饱和的情况。

5.根据权利要求1所述的基于总量一致的多电机抗饱和滑模跟踪控制方法,其特征在于,控制目标为:多电机系统通过总量协同控制协议,协调各电机转矩输出,使各电机输出*转矩总和,在有限时间ts内与设定牵引特性曲线趋于一致,即: 式中,T 为给定牵引曲线,ts为滑模收敛到原点的有限时间。
