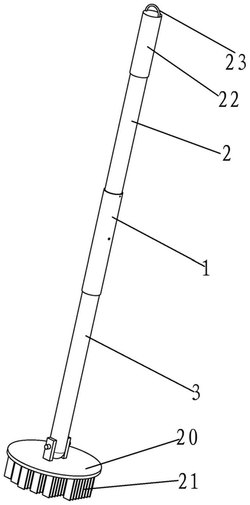

1.一种手压式旋转拖把，其特征在于，包括依次连接的固定套以及分别套设在所述固定套上下两端的按压杆和旋转杆，所述固定套为中空结构，所述中空结构内部设置有传动蜗杆组件，所述传动蜗杆组件包括传动蜗杆、设置在所述传动蜗杆中部的传动齿轮以及由内至外依次对称设置在所述传动蜗杆上且位于所述传动齿轮两侧的转换齿轮和导向轮，所述导向轮上设置有环形导槽，所述传动蜗杆的两端部可转动的设置在所述固定套的侧壁上，所述中空结构的内壁上对称设置有至少一对导向槽，所述导向槽的底部位于所述传动蜗杆组件的上方，所述导向槽的顶部设置有卡接孔，所述中空结构的内壁上设置有环形卡槽，所述环形卡槽位于所述传动蜗杆组件的下方；所述按压杆的外壁下端设置有与所述导向槽和所述卡接孔配合连接的卡接凸起，所述按压杆的底部对称设置有第一支撑板和第二支撑板，所述第一支撑板和所述第二支撑板上均设置有与所述转换齿轮相啮合的直齿条和与所述导向轮的所述环形导槽相配合连接的导向杆；所述旋转杆的顶部设置有连接杆，所述连接杆的顶部设置有与所述传动齿轮相啮合的涡轮，所述旋转杆的上部外壁上设置有与所述环形卡槽相配合的卡块，所述旋转杆的下部与托盘相铰接，所述托盘的下表面上均布有若干布条。

2.根据权利要求1所述的手压式旋转拖把，其特征在于，所述卡块为环形结构或弧形结构，当所述卡块为弧形结构时，所述旋转杆的上部外壁上至少设置有一对轴向对称的卡块。

3.根据权利要求1所述的手压式旋转拖把，其特征在于，所述导向槽和所述传动蜗杆组件之间的所述中空结构的内壁上设置有限位块，所述限位块用于限制所述按压杆的按压行程。

4.根据权利要求1所述的手压式旋转拖把，其特征在于，所述传动齿轮与所述传动蜗杆一体成型。

5.根据权利要求1所述的手压式旋转拖把，其特征在于，所述按压杆的上端套设有手柄套，所述手柄套的顶部设置有挂钩。

6.根据权利要求1所述的手压式旋转拖把，其特征在于，所述导向槽的数量为4个，相邻所述导向槽之间的夹角为90°。

7.根据权利要求1所述的手压式旋转拖把，其特征在于，所述连接杆位于所述固定套的所述中空结构内，所述连接杆上通过键连接有至少一个滑套，所述滑套与所述连接杆可相对转动，所述滑套的外壁通过加强筋与所述中空结构的内壁固定连接。

8.根据权利要求1-7任一项所述的手压式旋转拖把，其特征在于，所述转换齿轮通过键与所述传动蜗杆固定连接或可转动连接，当所述转换齿轮可转动的设置在所述传动蜗杆上时，当所述转换齿轮的转动方向朝向所述直齿条时，所述转换齿轮带动所述传动蜗杆转动，当所述转换齿轮的转动方向远离所述直齿条时，所述转换齿轮在所述传动蜗杆上空转。

9.根据权利要求8所述的手压式旋转拖把，其特征在于，所述直齿条和所述导向杆平行且错位设置在所述第一支撑板和所述第二支撑板上，所述第一支撑板上的所述直齿条和所述第二支撑板上的所述导向杆同时分别与所述传动齿轮两侧的相应的所述转换齿轮和所述导向轮相连接，所述第一支撑板和所述第二支撑板上的所述直齿条和所述导向杆不同时与所述传动齿轮同侧的所述转换齿轮和所述导向轮相连接。
