专利号: 2019110903500
申请人: 温州孤建网络科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 核算装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

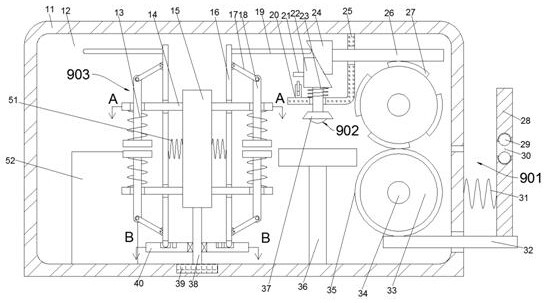

1.一种真假钱币自主分类的验钞装置,包括验钞箱,其特征在于:所述验钞箱内设有右侧带缺口鉴定腔;

所述鉴定腔内设有接钞组件,所述接钞组件包括转动连接于所述鉴定腔内且上下对称的固定轴、固定于所述固定轴上的捻钞胶轮,通过所述捻钞胶轮的转动将纸币从缺口接入所述鉴定腔内,所述鉴定腔顶端内壁设有位于所述固定轴左端的直角挂架,所述直角挂架上设有荧光识别装置,所述荧光识别装置包括滑动连接于所述直角挂架水平端部分上的检测元件,所述检测元件升降远离纸币进行检测;

所述鉴定腔底端内壁位于所述检测元件下端的鉴定台,所述鉴定腔底端内壁转动连接有传动轴,所述传动轴上端设有分拣装置,所述分拣装置包括固定于所述传动轴上的转桶、上下对称的固定于所述转桶上且环形阵列的三个横杆、滑动连接于所述横杆上的夹持爪,通过所述夹持爪升降改变两者之间的间距,松开或夹持纸币;

所述传动轴上转动连接有限制所述同步柱滑动的轨道组件,所述轨道组件包括转动连接于所述传动轴上的轨道盘、设置于所述轨道盘上且可与所述同步柱滑动连接的松弛环槽,设置于所述松弛环槽外侧的紧压环槽,相通连接所述松弛环槽与所述紧压环槽之间且环形阵列的三个切换槽,通过所述同步柱在所述切换槽内滑动夹持纸币,滑至所述松弛环槽内时可松开纸币。

2.如权利要求1所述的一种真假钱币自主分类的验钞装置,其特征在于:所述鉴定腔底端内壁内嵌有与所述传动轴下端动力连接的电动机,所述电动机与所述检测元件之间信号连接。

3.如权利要求1所述的一种真假钱币自主分类的验钞装置,其特征在于:所述鉴定腔内壁上滑动连接有位于左侧的两侧所述切换槽位置上的收集箱。

4.如权利要求1所述的一种真假钱币自主分类的验钞装置,其特征在于:所述接钞组件还包括设置于上端的所述固定轴上的间歇齿轮,下端的所述固定轴上设有与所述间歇齿轮啮合连接的齿轮,所述鉴定腔右侧内壁滑动连接有与所述齿轮啮合连接的衔接齿板,所述衔接齿板上固定设有位于所述鉴定腔右端外侧的把手,所述把手上设有位于所述鉴定腔缺口右端的通口,所述通口上下端内壁滑动连接有碾平珠,所述把手与所述鉴定腔右侧端面之间连接有阻力弹簧。

5.如权利要求4所述的一种真假钱币自主分类的验钞装置,其特征在于:所述荧光识别装置还包括设置于所述检测元件上端的斜面块,所述斜面块与所述直角挂架之间连接有压缩弹簧,所述斜面块左端设有开关杆,所述直角挂架水平端面设有可与所述开关杆抵接的压力元件,所述压力元件与所述检测元件之间信号连接,所述直角挂架竖直端面滑动连接有与所述间歇齿轮啮合连接的行星齿条,所述行星齿条上设有与所述斜面块滑动连接的推块。

6.如权利要求5所述的一种真假钱币自主分类的验钞装置,其特征在于:所述分拣装置还包括铰接于所述夹持爪远离对称中心端的拉杆,所述夹持爪与所述横杆之间连接有拉伸弹簧,所述横杆上滑动连接有与所述拉杆铰接的同步柱,所述同步柱与所述转桶之间连接有缓冲弹簧,所述同步柱上设有可与所述推块抵接的抵接杆。

7.如权利要求6所述的一种真假钱币自主分类的验钞装置,其特征在于:所述轨道组件还包括左端的两个所述切换槽内设有密封管,两个所述密封管之间相通设有油管,所述油管内设有与所述检测元件信号连接的电磁阀,所述电磁阀右端贯通设有油箱,所述密封管内滑动连接有活塞杆,所述活塞杆上固定设有位于所述密封管外侧的推板,所述推板的弧长等于所述切换槽的弧长,所述推板与所述密封管之间连接有复位弹簧。
