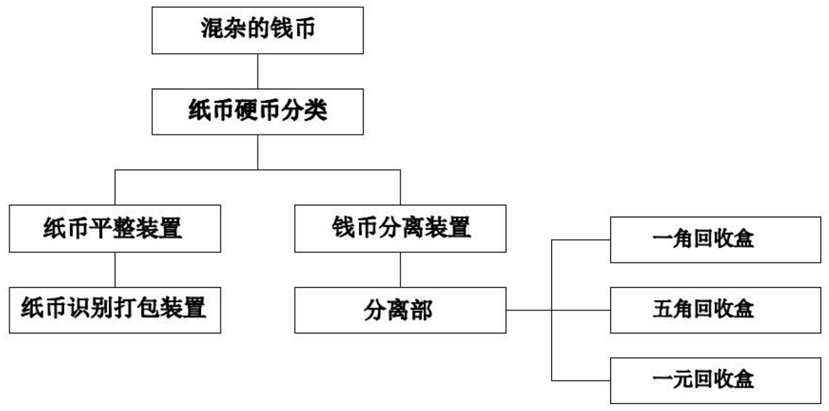

1.一种钱币分离识别装置,其特征在于,包括:
纸币硬币分离装置用于快速分离纸币与硬币;
纸币平整装置将收集后的纸币铺平、定位;
纸币识别打包装置将铺平后的纸币进行消毒、检验、打包;
钱币分离装置将收集的硬币进行分类,放置于各个不同的回收盒中;
所述纸币硬币分离装置包括导向口(1),所述导向口(1)下方连接通币管道(5)的一端,所述通币管道(5)的壁面上设有斜向上的进风斜孔(2) ,所述通币管道(5)的另一端连接落币斜坡(3) ,所述落币斜坡(3)的底端开设有进币槽(4);
所述纸币平整装置包括外螺纹孔(10),所述外螺纹孔(10)中部开设有吸气口a(9),所述外螺纹孔(10)与内螺纹(8)相配合,所述内螺纹(8)与挡网(11)固连,所述挡网(11)中部设有定位块(7),所述挡网(11)与内螺纹(8)之间设有吸气口b(6);
外螺纹孔(10)向下螺旋运动,到达行程下止点时,外螺纹孔(10)触动行程开关,外螺纹孔(10)的电机停止运动,吸气口a(9)的气阀由行程开关打开,开始工作吸气,吸气口a(9)内装有负压检测装置,若检测到吸气口a(9)不在负压状态或者负压力不在额定压力,表明吸气口a(9)未吸到纸币或者吸到纸币边缘,负压装置会将信号与额定压力信号对比,如果信号差值大于阀值,则表明吸取失败,电磁阀关闭失败模块的气阀,成功的模块继续工作,若六个模块全部失败,纸币盒重新搅拌,若搅拌后仍多次失败,则表明盒内已无纸币,纸币吸取后,外螺纹孔(10)回程螺旋高速上升,纸币被甩开,直到外螺纹孔(10)触动吸气口b(6)气阀的行程开关,开始工作吸气,通过该过程,高速旋转展开的纸币被吸气口a(9)、吸气口b(6)展开吸住,定位块(7)设置在距离圆心7厘米处。
2.根据权利要求1所述的一种钱币分离识别装置,其特征在于:所述纸币识别打包装置包括镂空传动带(13),所述镂空传动带(13)的一侧设有侧板(14),所述侧板(14)上方布置了与传送带平行的热力蒸汽管道,所述镂空传动带(13)上方设有高速摄像机(12),所述高速摄像机(12)连接于侧板(14)上,所述镂空传动带(13)右侧端部连接传送带b(17)的一端,所述传送带b(17)与镂空传动带(13)连接处设有光电门(19),所述传送带b(17)的另一端安装有覆膜门(16),所述覆膜门(16)的中部设有覆膜卷纸(18),所述传送带b(17)与覆膜门(16)的连接处设有覆膜槽(20)。
3.根据权利要求1所述的一种钱币分离识别装置,其特征在于:所述钱币分离装置包括进入部(21),所述进入部(21)下端连接垂直导向部(22),所述垂直导向部(22)连接螺旋部(23),所述螺旋部(23)尾部连接过渡部(35),所述过渡部(35)连接分离部(24),所述分离部(24)下端连接垂直导向管(36),所述垂直导向管(36)连接回收过渡部(34),所述回收过渡部(34)连接回收通道(37),所述回收通道(37)的末端设有蹦出回收盒(30)。
4.根据权利要求3所述的一种钱币分离识别装置,其特征在于:所述分离部(24)分为5层,且呈台阶分布,每层由分离薄板隔离,所述分离部(24)每层滑道高度稍比一元硬币厚度高。
5.根据权利要求4所述的一种钱币分离识别装置,其特征在于:所述回收通道(37)内部设有一角分离孔(33)、五角分离孔(32)、一元分离孔(31),所述每个分离孔下方对应设有一角回收盒(27)、五角回收盒(28)、一元回收盒(29),所述每个分离盒与分离孔直接通过导向管(25)连接,所述导向管(25)中部安装有计数器(26)。
