专利号: 2016100697081
申请人: 青岛理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 核算装置
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

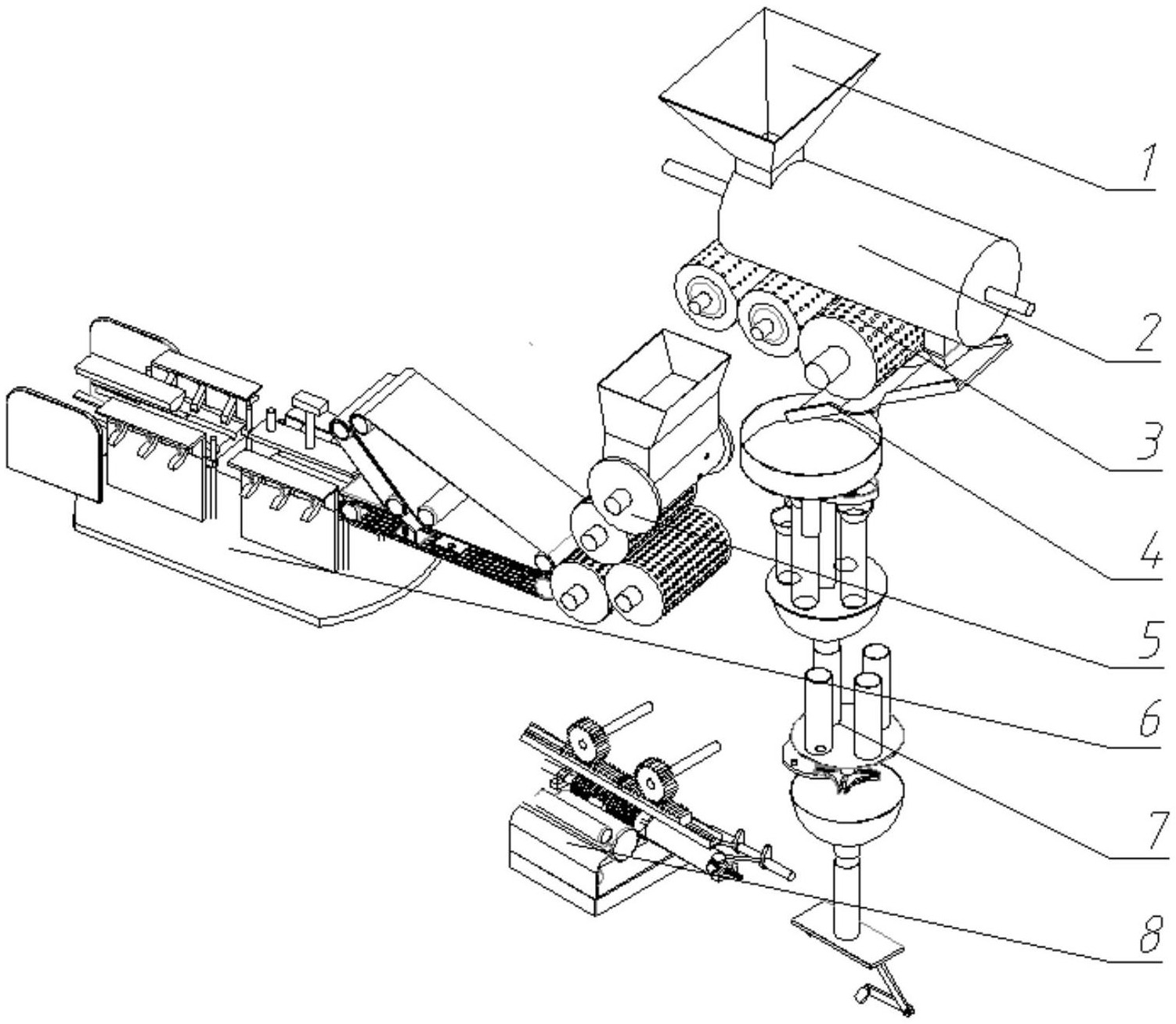

1.钱币分类清点及打包机,其特征在于:包括物料口和设置于所述物料口下方的硬纸币分离装置;

所述硬纸币分离装置的一端依次设有硬币分类装置、硬币打包过渡装置、包装封口装置;

所述硬纸币分离装置的另一端依次设有纸币展平装置、纸币分类装置、纸币整理装置。

2.如权利要求1所述的钱币分类清点及打包机,其特征在于:所述硬纸币分离装置包括并排设置的多个纸币输送滚筒,多个所述的纸币输送滚筒同向转动,所述纸币输送滚筒上均开有密排的通孔,最后一个纸币输送滚筒内为间歇性负压,其余纸币输送滚筒内为持续性负压;

第一个纸币输送滚筒的下方设有倾斜挡板,所述硬币分类装置设置于所述倾斜挡板的下方;

最后一个纸币输送滚筒的下方设置所述的纸币展平装置。

3.如权利要求2所述的钱币分类清点及打包机,其特征在于:所述硬币分类装置包括离心旋转圆盘,所述离心旋转圆盘转动设置于所述倾斜挡板的下方;

侧面挡板,所述侧面挡板设置于所述离心旋转圆盘的外边缘上方,并与所述离心旋转圆盘围成一圆形空间,所述侧面挡板固定设置,所述侧面挡板的侧面底部开有一槽口,所述槽口与一元硬币大小相适配;

滑道,所述滑道的上端位于所述槽口处,所述滑道上自上而下依次开有四个矩形槽,四个所述的矩形槽分别与一角、五角、老式一角、一元硬币的大小相适配。

4.如权利要求3所述的钱币分类清点及打包机,其特征在于:所述硬币打包过渡装置包括收集筒,所述收集筒与所述矩形槽之间一一对应,所述收集筒设置于所述矩形槽下方,所述收集筒内均设有光电计数器和挡板;

汇集筒,所述汇集筒位于所述收集筒下方并与其连通;

四工位旋转对接筒,所述四工位旋转对接筒转动设置于所述汇集筒下方;

合流口,所述合流口设置于所述四工位旋转对接筒下方;

硬币打包过渡筒,所述硬币打包过渡筒设置于所述合流口下方,所述硬币打包过渡筒下方设有曲柄摇杆翻转机构。

5.如权利要求4所述的钱币分类清点及打包机,其特征在于:所述包装封口装置包括打包导轨,所述打包导轨位于所述硬币打包过渡筒的一侧,所述硬币打包过渡筒上开有与其长度相适配的通槽;

推杆,所述推杆位于所述硬币打包过渡筒一侧,伸入所述通槽内,用于将所述硬币打包过渡筒内的硬币推入所述打包导轨内;

所述打包导轨的一侧设有主动盘,另一侧设有顶盘,所述顶盘可沿所述打包导轨的长度方向移动;

自适应性滚子,所述自适应性滚子的个数为多个并分布于所述打包导轨周围,所述自适应性滚子与硬币之间贴合;

所述打包导轨的下方设有送纸机构,所述送纸机构的两端设有硬币包装封口装置,所述打包导轨的下方安装有电磁衔铁机构,所述电磁衔铁机构的外侧安装有硬币收集槽。

6.如权利要求2所述的钱币分类清点及打包机,其特征在于:所述纸币展平装置包括纸币物料口,所述纸币物料口位于最后一个纸币输送滚筒的正下方;

单张纸币分离滚筒,转动设置于所述纸币物料口的下方,所述单张纸币分离滚筒上开有螺旋形的单排通孔,所述单张纸币分离滚筒内为负压;

展平滚筒,其个数为多个并与所述单张纸币分离滚筒依次排列,相邻的两个展平滚筒之间转向相反,所述展平滚筒内均为负压,所述展平滚筒上均开有密排的通孔,所述单张纸币分离滚筒、展平滚筒内的负压和转速依次增加。

7.如权利要求6所述的钱币分类清点及打包机,其特征在于:所述纸币分类装置包括传输带,所述传输带包括用于容纳纸币的上层传输带和下层传输带,所述上层传输带和下层传输带连接于最后一个展平滚筒处,所述下层传输带为镂空结构,所述下层传输带的下方为负压,并大于最后一个展平滚筒内的负压;

纸币摆正通道,所述纸币摆正通道为Y形并设置于所述上层传输带和下层传输带之间;

光电感应器,用于感应纸币的长度;

拨钞片,所述拨钞片铰接于所述传输带的末端,所述拨钞片上连接有电磁铁和复位弹簧,分别控制拨钞片的两个不同位置;

传送带,所述传送带为两个,并对应所述拨钞片的两个不同位置。

8.如权利要求7所述的钱币分类清点及打包机,其特征在于:所述纸币整理装置包括纸币集装箱,与所述传送带一一对应并设置于所述传送带的末端,所述纸币集装箱的上游位置设有光电感应器,用于感应纸币的到来;

上压板,设置于所述纸币集装箱的上方,所述上压板连接有电磁铁,所述电磁铁与所述光电感应器之间电连接;

底板,设置于所述纸币集装箱内,所述底板与所述纸币集装箱的底面之间设有复位弹簧;

卡扣,所述卡扣位于所述纸币集装箱的侧面,所述卡扣单向向下运动。

9.如权利要求8所述的钱币分类清点及打包机,其特征在于:所述纸币集装箱的个数为两个,两个所述的纸币集装箱对称设置于转动的槽轮上,用于交替进行纸币的收集;

所述槽轮的一侧还设有锁定杆、纸币承载杆和纸币加压杆,所述底板的下表面设有与所述锁定杆相对应的锁定杆套,所述底板的上表面开有与所述纸币承载杆相对应的纸币承载杆槽。

10.如权利要求1所述的钱币分类清点及打包机,其特征在于:所述物料口与所述硬纸币分离装置之间还设有螺旋送料绞龙。
