专利号: 2019110665930
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

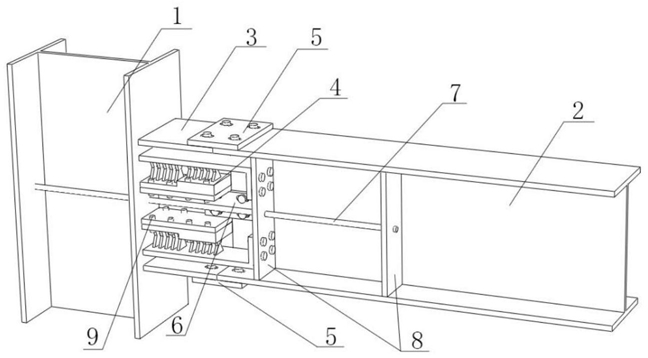

1.一种钢结构自复位梁柱节点连接装置,其包括钢框架柱、钢框架梁、连接组件、分阶段耗能阻尼器、翼缘连接板、腹板连接板、预应力筋和梁横向加强肋,其特征在于,所述钢框架柱和所述钢框架梁均为H型钢,所述钢框架梁的一端的两侧面分别设有椭圆长孔;

所述连接组件,其包括横向连接板、第一纵向连接板、第二纵向连接板、第三纵向连接板和第四纵向连接板,所述横向连接板的第一端和所述第一纵向连接板焊接,所述横向连接板的第二端和所述第四纵向连接板焊接,所述第二纵向连接板和所述第三纵向连接板分别焊接于所述横向连接板的中部,所述第一纵向连接板和所述第四纵向连接板上设有椭圆长孔,所述第二纵向连接板和所述第三纵向连接板上设有圆孔;

所述分阶段耗能阻尼,其包括L型上连接板、折面下连接板、第一耗能钢片和第二耗能钢片,所述L型上连接板分别通过所述第一耗能钢片和所述第二耗能钢片与所述折面下连接板焊接连接;

所述翼缘连接板,其包括第一翼缘连接板和第二翼缘连接板,所述第一翼缘连接板和所述第二翼缘连接板上设有椭圆长孔,

所述梁横向加强肋,其包括第一梁横向加强肋和第二梁横向加强肋,所述第一梁横向加强肋和所述第二梁横向加强肋焊接于所述钢框架梁的内表面;以及所述连接组件的第一侧面和所述钢框架柱的第二侧面焊接,所述连接组件的第一纵向连接板和第四纵向连接板分别通过第一翼缘连接板和第二翼缘连接板与所述钢框架梁的两侧面固定连接,所述分阶段耗能阻尼的L型上连接板的短边和所述第一梁横向加强肋固定连接,所述分阶段耗能阻尼的折面下连接板和所述连接组件的第二纵向连接板固定连接,所述腹板连接板通过高强螺栓将所述连接组件的横向连接板的中部和所述钢框架梁的腹部固定连接,以抵抗结构剪力,所述预应力筋的第一端和所述钢框架柱的第一侧面的中部锚固定连接,所述预应力筋的第二端穿过所述钢框架柱的第二侧面和所述第一梁横向加强肋与所述第二梁横向加强肋的中部锚固定连接。

2.根据权利要求1所述的钢结构自复位梁柱节点连接装置,其特征在于,所述分阶段耗能阻尼器、所述腹板连接板、所述预应力筋和所述梁横向加强肋关于所述连接组件和所述钢框架梁的中部对称分布,所述翼缘连接板和所述分阶段耗能阻尼器分别关于所述预应力筋对称分布。

3.根据权利要求1所述的钢结构自复位梁柱节点连接装置,其特征在于,所述第一纵向连接板的椭圆长孔和所述第四纵向连接板的椭圆长孔关于所述连接组件横向连接板的中部对称分布,所述第一梁横向加强肋上的圆孔关于第一梁横向加强肋的中部对称分布。

4.根据权利要求1所述的钢结构自复位梁柱节点连接装置,其特征在于,所述第一纵向连接板和所述第四纵向连接板大小相等、所述第二纵向连接板和所述第三纵向连接板大小相等,且相互平行,所述第一耗能钢片和所述第二耗能钢片垂直于所述L型上连接板的下表面和所述折面下连接板的上表面之间。

5.根据权利要求3所述的钢结构自复位梁柱节点连接装置,其特征在于,所述连接组件椭圆长孔的数量和所述钢框架梁两侧椭圆长孔的数量之和与所述第一翼缘连接板椭圆长孔的数量和所述第二翼缘连接板椭圆长孔的数量之和相等,所述连接组件圆孔的数量和所述第一梁横向加强肋圆孔的数量之和是所述分阶段耗能阻尼器圆孔数量的两倍。

6.根据权利要求5所述的钢结构自复位梁柱节点连接装置,其特征在于,所述连接组件椭圆长孔的轴心和所述翼缘连接板椭圆长孔的轴心共线,所述钢框架梁椭圆长孔的轴心和所述翼缘连接板椭圆长孔的轴心共线,所述L型上连接板圆孔的轴心和所述第一梁横向加强肋圆孔的轴心共线,所述折面下连接板圆孔的轴心和所述连接组件圆孔的轴心共线。

7.根据权利要求2所述的钢结构自复位梁柱节点连接装置,其特征在于,所述分阶段耗能阻尼器和所述梁横向加强肋的数量分别为四,所述腹板连接板和所述预应力筋的数量分别为二。

8.根据权利要求1所述的钢结构自复位梁柱节点连接装置,其特征在于,所述第一耗能钢片和所述第二耗能钢片均采用屈服强度范围为100MPa-225MPa的钢材制成,所述翼缘连接板和所述腹板连接板均采用屈服强度不低于235MPa的钢材制成。

9.根据权利要求1所述的钢结构自复位梁柱节点连接装置,其特征在于,所述连接组件的纵向连接板、所述翼缘连接板和所述钢框架梁的连接、所述连接组件的纵向连接板、所述分阶段耗能阻尼器和所述第一梁横向加强肋之间以及所述连接组件的横向连接板、所述腹板连接板和所述钢框架梁之间均用高强螺栓固定连接。
