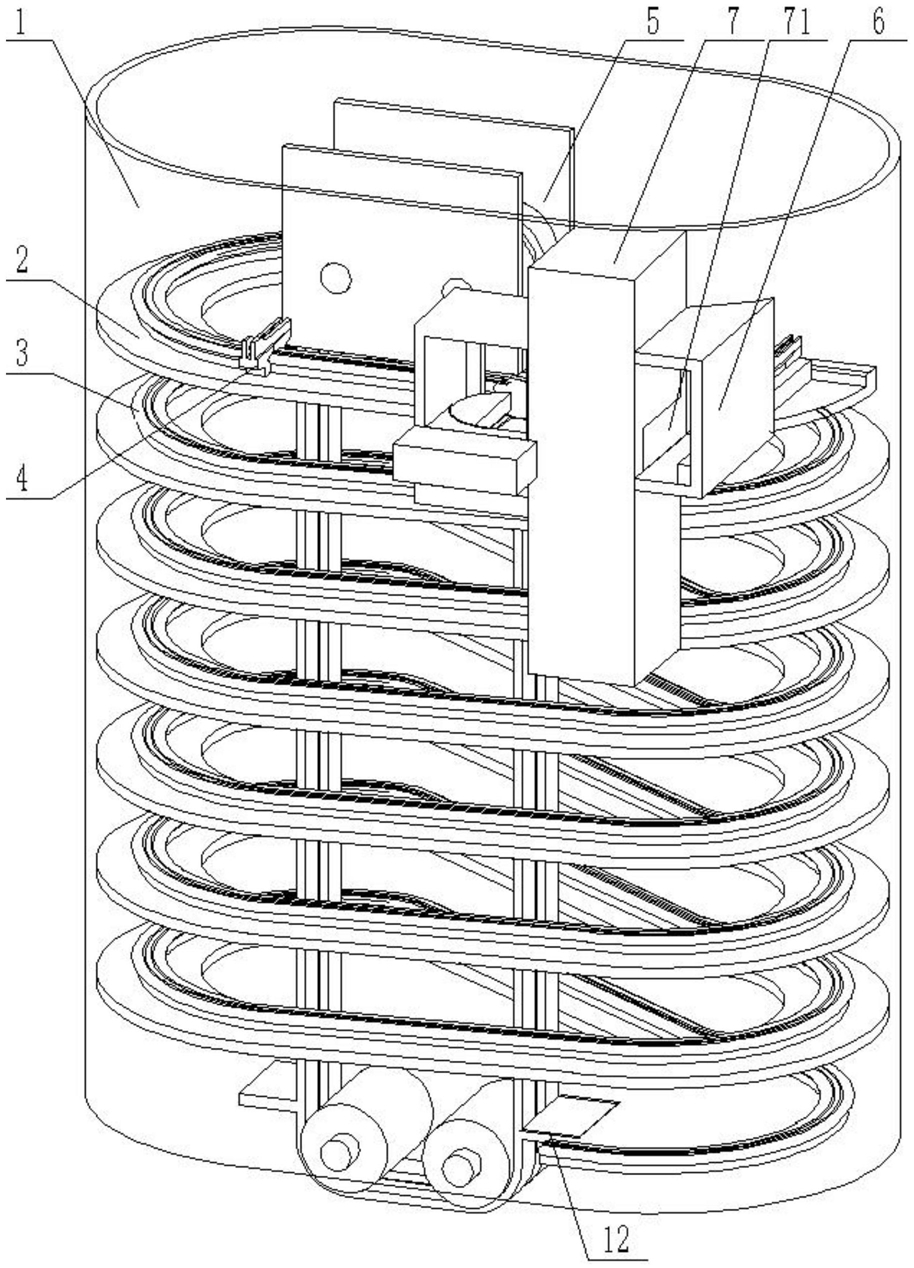

1.基于互联网的智能立体停车库的取车机构，包括车库库体（1），其特征在于，所述库体（1）内壁上设置有螺旋状停车层（2），所述螺旋状停车层（2）上表面设置有与螺旋状停车层（2）轨迹相同的轨道（3）；所述螺旋状停车层（2）上设置有可沿轨道（3）滑动的车架（4），所述车架（4）上设置有用于驱动车架（4）沿轨道（3）运动的驱动机构，所述车架（4）上方设置有夹持机构（42）；所述螺旋状停车层（2）中间竖直设置有连续提升装置（5）；所述连续提升装置（5）侧方设置有出车平台（11），所述出车平台（11）上设置有推车机构；所述出车平台（11）通过出车口（61）与出车库（6）相连接；所述出车库（6）通过开口（71）与车架放置库（7）相连接；所述库体（1）底面设置有用于将车架（4）从螺旋状停车层（2）推至连续提升装置（5）上的进车机构（12）；

所述驱动机构包括设置于轨道（3）内侧的齿条，所述轨道（3）的上表面设置有电缆线；

所述车架（4）下部设置有与轨道（3）相适配的滑口（43）；所述滑口（43）上底面设置有与电缆线相配合的电刷（44）；所述车架（4）上设置有与齿条相配合的齿轮（46）；所述齿轮（46）与设置于车架内的第一电机通过触控机构（45）相连接；

所述触控机构（45）包括机盒（451），所述机盒（451）开设有安装孔（4511），所述安装孔（4511）内设置有可沿安装孔（4511）轴向运动的触控杆（452），所述触控杆（452）后方设置有弹性触片（453）；所述弹性触片（453）上可分离设置有固定触片（454），所述弹性触片（453）一侧通过弹簧与机盒（451）内壁相连接。

2.根据权利要求1所述的基于互联网的智能立体停车库的取车机构，其特征在于，所述连续提升装置（5）包括传送装置（51）和传送辊（52）；所述传送装置（51）上均匀设置有支撑板（53）；所述传送辊（52）下方设置有用于将车架（4）从支撑板（53）推至出车平台（11）的第一推杆（521）；所述支撑板（53）上表面一侧设置有凸缘（531），所述凸缘（531）侧面设置有第一压力传感器。

3.根据权利要求2所述的基于互联网的智能立体停车库的取车机构，其特征在于，所述支撑板（53）侧壁上设置有发送信号的发射器；最顶层所述螺旋状停车层（2）侧边设置有与发射器相适配的第一传感器。

4.根据权利要求3所述的基于互联网的智能立体 停车库的取车机构，其特征在于，所述传送辊（52）通过连接板（54）分别固定于库体（1）的上底面或下底面；所述传送辊（52）通过传动装置连接有传动电机。

5.根据权利要求1所述的基于互联网的智能立体停车库的取车机构，其特征在于，所述进车机构（12）包括设置于轨道（3）末端一侧的通孔与设置于轨道（3）末端另一侧的第二推杆；所述轨道（3）末端设置有挡块，所述挡块与轨道（3）末端之间的间隔的距离大于或等于一个车架（4）的宽度。

6.根据权利要求1所述的基于互联网的智能立体停车库的取车机构，其特征在于，所述推车机构包括出车平台（11）上两互相垂直设置的滑槽（111），第一段所述滑槽（111）的侧边上设置有第三推杆，第一段所述滑槽（111）侧边内壁设置有第二压力传感器。

7.根据权利要求1所述的基于互联网的智能立体停车库的取车机构，其特征在于，所述夹持机构（42）包括车架（4）上成对设置有固定板（47）；所述固定板（47）内设置有夹持块（471），两所述固定板（47）之间的底板上设置有压力传感器；两所述固定板（47）之间的距离大于7cm；所述夹持块（471）包括膨胀块和夹持部；所述膨胀块通过管道与设置于车架（4）内的充气泵相连接；所述管道上设置有直动式电磁阀，所述直动式电磁阀通过设置于车架上的开关与电源相连接。
