专利号: 2019110318297
申请人: 安徽工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种深筒件高减薄率拉深工艺,包括以下步骤:一、初步成形:准备坯料,对坯料进行2‑6步拉深工作,形成上端开口的空心圆筒件,该圆筒件的壁厚为原坯料厚度的85%~95%;

二、预减薄:对步骤一形成的圆筒件进一步拉深,使圆筒件的壁厚减薄为原坯料厚度的

60%~80%;

三、阶梯成形:

①对步骤二的圆筒件进一步拉深,使圆筒件的中下部的壁厚减薄为原坯料厚度的40%~50%,所述中下部高度占成品深筒件高度的50%~70%;

②对步骤①的圆筒件进一步拉深,使圆筒件的上部壁厚减薄为原坯料厚度的40%~

50%,所述上部高度占成品深筒件高度的30%~50%。

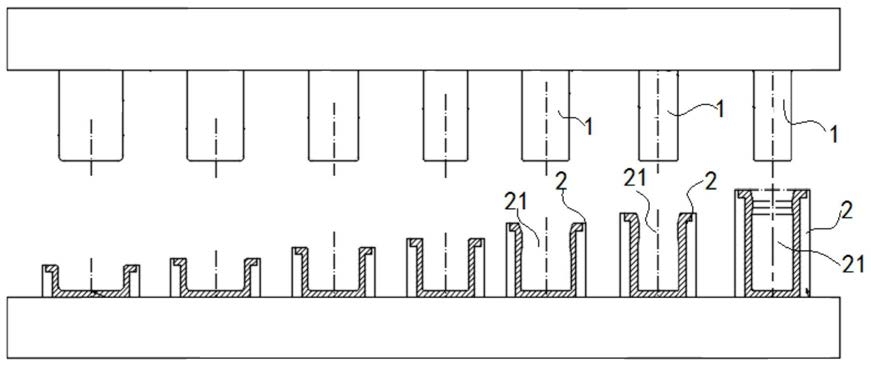

2.根据权利要求1所述的一种深筒件高减薄率拉深工艺,其特征在于:所述步骤二和步骤三采用高减薄率拉深模具进行拉深;所述高减薄率拉深模具包括配合工作的上模(1)和下模(2);所述上模(1)包括圆柱凸台;所述下模(2)具有上端开口的拉深槽(21),所述拉深槽(21)内从上到下依次设置有圆台段(22)、定径段(23)和圆筒段(24),所述定径段(23)的直径基本等于每一步拉深减薄后的工件直径。

3.根据权利要求2所述的一种深筒件高减薄率拉深工艺,其特征在于:所述圆筒段(24)的直径大于定径段(23)的直径0.5mm~2mm。

4.根据权利要求3所述的一种深筒件高减薄率拉深工艺,其特征在于:所述步骤①中,下模(2 )中的定径段(23)和圆筒段(24)的高度之和为成品深筒件的高度的50%~70%。

5.根据权利要求4所述的一种深筒件高减薄率拉深工艺,其特征在于:所述定径段(23)的高度为5mm~15mm。

6.根据权利要求5所述的一种深筒件高减薄率拉深工艺,其特征在于:所述圆台段(22)的高度为8mm~13mm,其侧面与竖直方向的夹角为13°~20°。

7.根据权利要求6所述的一种深筒件高减薄率拉深工艺,其特征在于:所述定径段(23)和圆筒段(24)的连接处为圆弧过渡,圆弧半径0.5mm~2mm。

8.根据权利要求1‑7中任意一项所述的一种深筒件高减薄率拉深工艺,其特征在于:拉深前,向工件和模具中添加润滑剂,保持工件与上模(1)的摩擦系数为0.08~0.1、工件与下模(2)的摩擦系数为0.1~0.125。

9.根据权利要求1‑7中任意一项所述的一种深筒件高减薄率拉深工艺,其特征在于:拉深时,深冲速度为150m/s~250m/s。

10.根据权利要求1‑7中任意一项所述的一种深筒件高减薄率拉深工艺,其特征在于:所述成品深筒件的直径与高度的比值为1/2~1/4。
