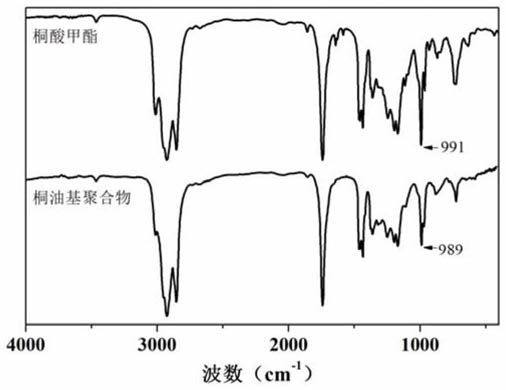

1.桐油基聚合物的制备方法，其特征在于，包括如下步骤：

S1、将桐酸甲酯和反应溶剂加入反应容器中，往反应容器中通入氮气后，加入路易斯酸进行阳离子聚合反应；

S2、反应结束后依次加入第一溶剂和第二溶剂，离心取沉淀，即得桐油基聚合物；

其中，所述反应溶剂选自橄榄油、棕榈油和椰子油中的至少一种；所述反应溶剂与桐酸甲酯的重量比为(1～5)：1；所述第一溶剂选自乙酸乙酯、二氯甲烷和四氢呋喃中的至少一种；所述第二溶剂选自乙酸、丙酮和乙醇中的至少一种；

所述阳离子聚合反应的反应温度为30～60℃，反应时间为0.5～10h。

2.根据权利要求1所述的桐油基聚合物的制备方法，其特征在于，所述路易斯酸选自三氯化铝、三氟化硼乙醚和四氯化钛中的至少一种，其添加量为桐酸甲酯重量的1～10％。

3.根据权利要求1所述的桐油基聚合物的制备方法，其特征在于，所述第一溶剂和第二溶剂的体积比为1：(5～10)。

4.根据权利要求1～3任一项所述的桐油基聚合物的制备方法制得的桐油基聚合物在制备增塑剂中的应用。

5.根据权利要求4所述的应用，其特征在于，所述增塑剂还包括邻苯二甲酸二辛酯。

6.桐油基聚合物的衍生物的制备方法，其特征在于，包括如下步骤：S1、将桐酸甲酯和反应溶剂加入反应容器中，往反应容器中通入氮气后，加入路易斯酸，在温度为30～60℃的条件下反应0.5～10h；其中，所述反应溶剂选自橄榄油、棕榈油和椰子油中的至少一种；

S2、步骤S1的反应结束后，加入碱的水溶液，在温度为70～90℃的条件下反应3～5h；

S3、步骤S2的反应结束后，加酸至溶液pH为酸性，分别进行水洗和有机溶剂洗，然后干燥、过滤、旋蒸，即得。

7.根据权利要求6所述的桐油基聚合物的衍生物的制备方法，其特征在于，所述路易斯酸选自三氯化铝、三氟化硼乙醚和四氯化钛中的至少一种，其添加量为桐酸甲酯重量的1～

10％。

8.根据权利要求6所述的桐油基聚合物的衍生物的制备方法，其特征在于，步骤S2中，所述碱选自氢氧化钾、氢氧化钠和碳酸钠中的至少一种，所述碱与所述桐酸甲酯的摩尔比为(1～3)：1，所述碱的水溶液的浓度为0.5～8mol/L；步骤S3中，所述酸选自硫酸、乙酸和盐酸中的至少一种；所述有机溶剂选自乙酸乙酯、乙醇和乙醚中的至少一种。
